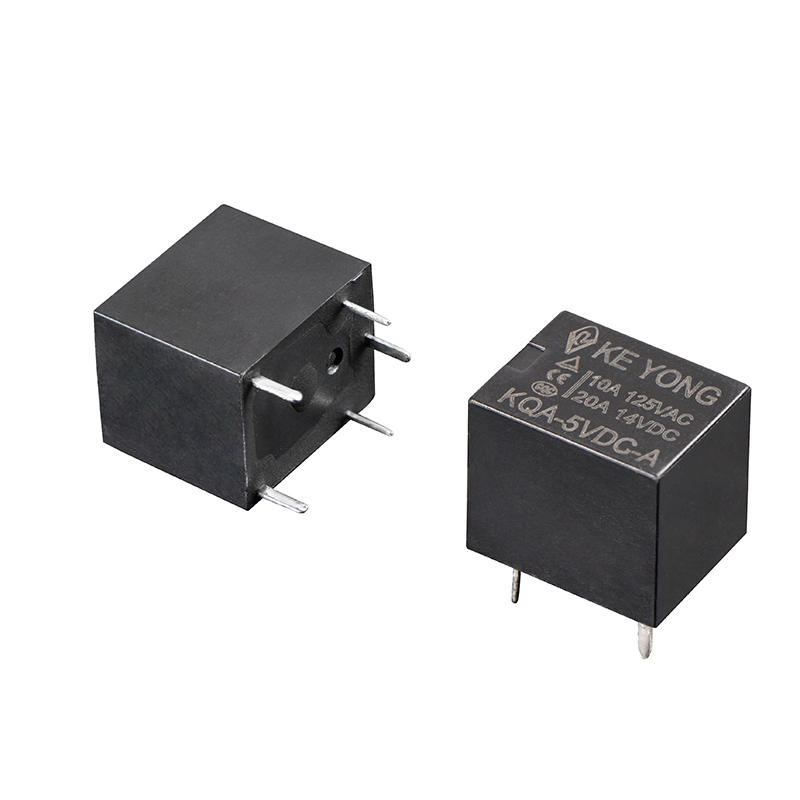

Сверхминиатюрное реле высокой мощности 20А — это компактное электромагнитное реле, монтируемое на печатной плате, предназначенное для сильноточных коммутационных приложений, где экономия места и надежная работа имеют решающее значение. Обладая коммутационной способностью до 20А, это миниатюрное реле обеспечивает стабильное управление мощными нагрузками в промышленном оборудовании, бытовой технике и электронных системах управления.
Являясь прямым производителем и поставщиком в Китае, мы обеспечиваем стабильное качество, конкурентоспособные цены и настройку OEM/ODM для клиентов B2B по всему миру.
●Сверхкомпактная конструкция для размещения на печатной плате высокой плотности.
●Высокая коммутационная способность до 20 А для приложений управления питанием.
●Стабильная производительность при непрерывной работе с большими нагрузками.
●Низкое энергопотребление катушки с высокой чувствительностью.
●Длительный электрический и механический срок службы.
●Подходит для автоматической сборки печатных плат SMT/сквозных отверстий.
●Надежная контактная структура для промышленных условий.
1. Прямые поставки с фабрики
Мы являемся профессиональным производителем реле в Китае, обеспечивая стабильную производственную мощность и конкурентоспособные заводские цены.
2. Надежность при высокой нагрузке
Разработан для работы с высоким пусковым током и постоянной нагрузкой 20 А, обеспечивая стабильную работу в сложных условиях.
3. Компактная конструкция печатной платы.
Сверхминиатюрная структура помогает инженерам уменьшить занимаемую площадь на печатной плате и повысить эффективность системной интеграции.
4. Строгий контроль качества
Перед отправкой каждое реле проходит испытания на электрические характеристики, сопротивление контактов и проверку на долговечность.
5. Изготовление на заказ OEM/ODM
Мы поддерживаем:
● Настройка напряжения катушки.
●Конфигурация контактов.
●Корректировка конструкции жилья
●Решения для брендинга и упаковки

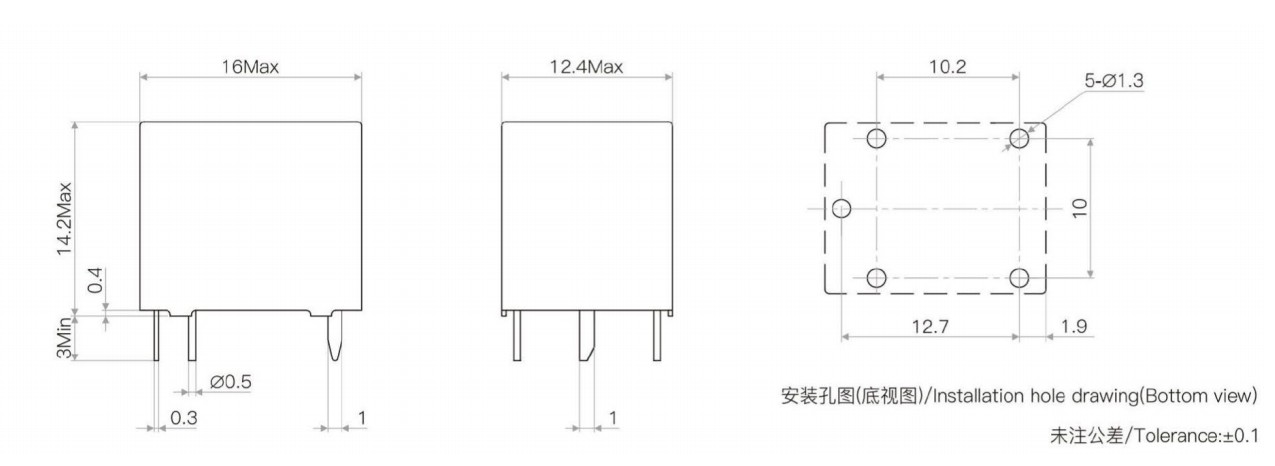

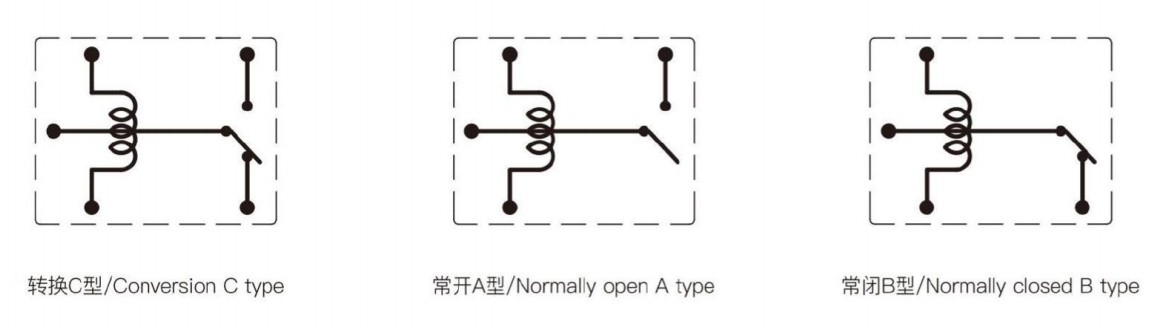

| Контакты | А, Б, С |
| Контактное сопротивление | ≤100 мОм (1 А, 6 В постоянного тока) |
| Контактный материал | Серебряный сплав: AgSnOlIn₂O₃, AgSnO₂, AgNi. |
| Контактный рейтинг (Res.load) | 10А 125В переменного тока, 10А/20А 14В постоянного тока |
| Макс. напряжение переключения | 220 В переменного тока/16 В постоянного тока |
| Максимальный ток переключения | НЕТ: 35А НЗ: 20А |
| Максимальная коммутируемая мощность | 2200 ВА/320 Вт |
| Электрическая выносливость Частота: 360 операций в час) | 1×10⁴опс/1×10⁴опс |
| Механическая выносливость (частота: 18000 операций в час) | 1 × 10⁷ операций |
| Потребляемая мощность (Вт) | 0,60 Вт (л) | 0,80 Вт (Д) | ||||||||||
| Номинальное напряжение (В постоянного тока) | 05 | 06 | 09 | 12 | 18 | 24 | 05 | 06 | 09 | 12 | 18 | 24 |
| Сопротивление катушки (Ом±10%) | 42 | 60 | 135 | 240 | 540 | 960 | 31.25 | 45 | 101 | 180 | 405 | 720 |
| Напряжение срабатывания (Макс.) | 75% (номинальное напряжение) | |||||||||||
| Падение напряжения (мин) | 10% (номинальное напряжение) | |||||||||||
| Максимально допустимое напряжение перегрузки (В постоянного тока) | 130% (номинальное напряжение) | |||||||||||
| Уровень изоляции | Б/Ж | |
| Сопротивление изоляции | 100 МК (500 В постоянного тока) | |
| Диэлектрическая прочность (ток утечки 1 мА) | Между катушкой и контактами | 1500 В переменного тока, 1 мин. |
|
|
Между открытыми контактами | 1000 В переменного тока, 1 мин. |
| Время работы (при номинальном напряжении) | ≤10 мс | |
| Время отпускания (без диода) (при номинальном напряжении) | ≤5 мс | |
| Влажность | 5%~85% относительной влажности | |
| Температура окружающей среды | -40℃~+85℃/+105℃ | |
| Ударопрочность | Функциональный | 98 м/с² |
|
|
Разрушительный | 980 м/с² |
| Устойчивость к вибрации (двойная амплитуда) | 10 Гц~55 Гц 1,5 мм | |
| Масса | Около 6 г | |
| Строительство | Герметичный флюс | |
Сверхминиатюрное реле 20А широко используется в различных требовательных электрических системах управления:
●Системы управления бытовой техникой (стиральные машины, кондиционеры, холодильники)
●Оборудование промышленной автоматизации
●Модули коммутации источников питания
●Системы управления умным домом.
●Блоки управления автомобильной электроникой
●Системы отопления, вентиляции и отопления, вентиляции и кондиционирования.
●Системы управления питанием на базе печатных плат.
При выборе миниатюрного реле на 20 А инженеры должны учитывать:
1. Тип нагрузки
Резистивная нагрузка (обогреватели, лампы) → подходит стандартное реле на 20 А.
Индуктивная нагрузка (двигатели, компрессоры) → требуется конструкция с более высокой устойчивостью к перенапряжению
2. Напряжение катушки
Выбирайте в зависимости от конструкции системы:
●5 В постоянного тока → низковольтные платы управления.
●12 В постоянного тока → промышленные системы управления
●24 В постоянного тока → оборудование автоматизации
3. Частота переключения
Для высокочастотных коммутационных приложений выбирайте реле с более длительным механическим сроком службы.
| Элемент | Миниатюрное реле 20А | Стандартное реле |
|---|---|---|
| Размер | Ультракомпактный | Большая площадь |
| Интеграция печатной платы | Подходит для высокой плотности | Ограниченный |
| Текущая мощность | До 20А | 10–16 А, типовой |
| Приложение | Современные компактные устройства | Традиционные системы управления |
| Эффективность | Высокая интеграция | Низкая интеграция |
В1: Можно ли использовать это реле на 20 А для индуктивных нагрузок?
Да, но при выборе модели следует учитывать характеристики нагрузки, такие как пусковой ток двигателя.
В2: Каков срок службы реле?
Механический срок службы может достигать до 10 миллионов операций, в зависимости от условий использования.
В3: подходит ли он для монтажа на печатной плате?
Да, он специально разработан для монтажа печатных плат и автоматизированных процессов сборки.
В4: предоставляете ли вы образцы для тестирования?
Да, заказы на образцы доступны для инженерной оценки перед массовым производством.
В5: Могу ли я настроить напряжение катушки или тип контакта?
Да, поддерживается настройка OEM/ODM в зависимости от требований проекта.
