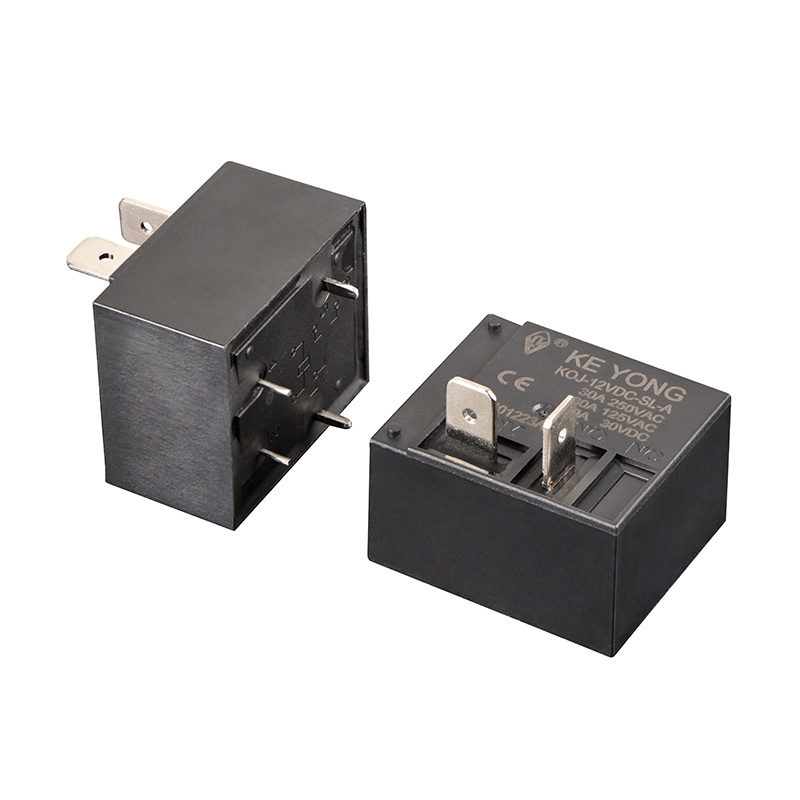

Новое энергетическое реле KEYONG KQJ (T93) Миниатюрное реле высокой мощности 50 А для зарядки электромобилей на солнечной энергии специально разработано для систем возобновляемой энергии, зарядных станций электромобилей, солнечных инверторов, систем управления батареями и управления промышленными двигателями. Обладая высокой коммутационной способностью до 50 А и максимальной коммутационной мощностью 7500 ВА, это реле обеспечивает стабильную и надежную работу для требовательных новых энергетических приложений.

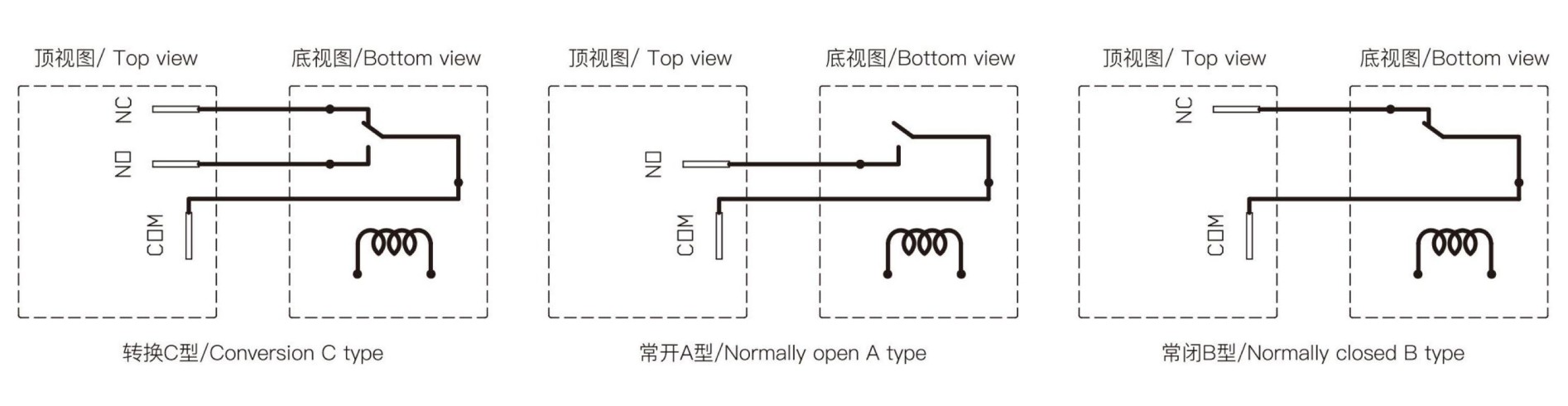

Реле, оснащенное контактами из серебряного сплава для низкого контактного сопротивления и длительного электрического срока службы, поддерживает 1 конфигурацию контактов формы A, 1 форму B и 1 форму C с несколькими вариантами напряжения катушки от 5 В постоянного тока до 48 В постоянного тока. Реле надежно работает при температуре от -40℃ до +105℃, обладает превосходной диэлектрической прочностью, высокой механической прочностью и опциональной герметичной или открытой конструкцией для гибкой установки.
Миниатюрное реле высокой мощности New Energy Relay 50A для зарядки электромобилей на солнечных батареях широко используется в зарядных устройствах для электромобилей, фотоэлектрических системах, оборудовании для хранения энергии и интеллектуальных устройствах управления питанием. Бесплатные образцы, настройка OEM, инженерная поддержка и техническая документация доступны для клиентов по всему миру.
Компактный миниатюрный дизайн
По сравнению с традиционными силовыми реле это миниатюрное реле экономит место для установки, сохраняя при этом способность коммутации больших токов, что делает его идеальным для компактных систем управления энергией.
Надежное переключение сильного тока
Реле обеспечивает стабильное переключение нагрузки при токе 50 А, низкое контактное сопротивление и отличную проводимость, обеспечивая безопасную и эффективную работу при зарядке электромобилей и при использовании солнечной энергии.
Оптимизирован для новых энергетических систем
Это реле, разработанное для оборудования, использующего возобновляемые источники энергии, обеспечивает надежную работу в фотоэлектрических системах, аккумуляторных батареях и инфраструктуре зарядки электромобилей.
Длительный срок службы
Благодаря высококачественным материалам контактов и передовым технологиям производства реле обеспечивает превосходную электрическую долговечность и долговременную надежность при непрерывной работе.
| Контакты | А, Б, С |
| Контактное сопротивление | ≤100 мОм (1 А, 6 В постоянного тока) |
| Контактный материал | Серебряный сплав: AgSnO₂ In₂O₂, AgSnO₂, AgNi. |
| Контактный рейтинг (Res.load) | 20А/30А/50А 250 В переменного тока, 1-1/2 л.с. 240 В переменного тока, 1 л.с. 120 В переменного тока |
| Макс. напряжение переключения | 250 В переменного тока |
| Максимальный ток переключения | 50А |
| Максимальная коммутируемая мощность | 7500ВА |
| Электрическая выносливость Частота: 360 операций в час) | 1×10⁴опс/1×10⁴опс |
| Механическая выносливость (частота: 18000 операций в час) | 1 × 10⁷ операций |
| Потребляемая мощность (Вт) | 0,9 Вт (л) | |||||||
| Номинальное напряжение (В постоянного тока) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Сопротивление катушки (Ом±10%) | 27.7 | 40 | 90 | 160 | 360 | 640 | 1440 | 2560 |
| Напряжение срабатывания (Макс.) | 75% (номинальное напряжение) | |||||||
| Падение напряжения (мин) | 10% (номинальное напряжение) | |||||||
| Максимально допустимое напряжение перегрузки (В постоянного тока) | 130% (номинальное напряжение) | |||||||
| Уровень изоляции | Б/Ж | |
| Сопротивление изоляции | 1000 МОм (500 В постоянного тока) | |
| Диэлектрическая прочность (ток утечки 1 мА) | Между катушкой и контактами | 2000 В переменного тока, 1 мин. |
|
|
Между открытыми контактами | 1500 В переменного тока, 1 мин. |
| Время работы (при номинальном напряжении) | ≤15 мс | |
| Время отпускания (без диода) (при номинальном напряжении) | ≤10 мс | |
| Влажность | 5%~85% относительной влажности | |
| Температура окружающей среды | -40℃~+85℃/+105℃ | |
| Ударопрочность | Функциональный | 98 м/с² |
|
|
Разрушительный | 980 м/с² |
| Устойчивость к вибрации (двойная амплитуда) | 10 Гц~55 Гц 1,5 мм | |
| Масса | Около 30 г | |
| Строительство | Герметичный флюс | |
Солнечные инверторы, зарядные станции для электромобилей, системы хранения энергии аккумуляторов, управление промышленными батареями, источники бесперебойного питания, центры управления двигателями, оборудование HVAC, сельскохозяйственная техника и промышленная автоматизация.
1. Для каких применений подходит это миниатюрное реле на 50 А?
Это реле идеально подходит для зарядных станций электромобилей, систем солнечной энергии, систем управления батареями, оборудования для хранения энергии и других сильноточных устройств переключения постоянного тока.
2.Может ли реле поддерживать индивидуальное напряжение катушки?
Да. В соответствии с требованиями проекта доступны индивидуальные напряжения катушек и конфигурации контактов.
3. Подходит ли это реле для суровых условий?
Да. Реле спроектировано с высокой устойчивостью к нагреву, вибрации и жестким промышленным условиям, обеспечивая стабильную долгосрочную работу.
4. Предоставляете ли вы услуги OEM или ODM?
Да. Мы поддерживаем производство OEM и ODM, включая индивидуальные спецификации, брендинг и упаковочные решения.
