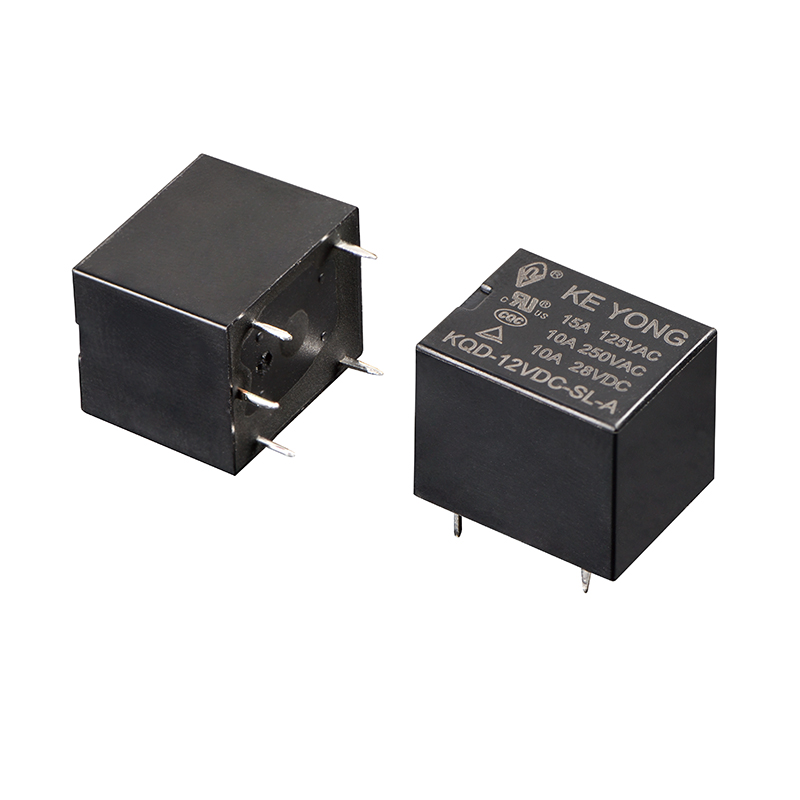

KQD (T73) 4-контактное 5-контактное кубическое силовое реле предназначено для сильноточных коммутационных приложений в автомобильной электронике, промышленных системах управления, бытовой технике и оборудовании управления питанием. Благодаря компактному размеру, стабильным характеристикам контактов, низкому энергопотреблению катушки и надежной коммутационной способности это реле представляет собой эффективное и надежное решение для монтажа на печатных платах.
| Наше реле | Обычное реле |
|---|---|
| Высокая токовая мощность | Меньший ток переключения |
| Стабильное контактное сопротивление | Легкое окисление |
| Компактная кубическая структура | Больший размер |
| Длительный срок службы | Более короткий срок службы |
| Поддержка OEM/ODM | Ограниченная настройка |
Высокоточное автоматизированное производство
KEYONG управляет несколькими современными автоматизированными производственными линиями, оснащенными:
●Автоматические намоточные и паяльные машины.
●Интеллектуальное сборочное оборудование.
●Системы промышленного визуального контроля
●Прецизионные испытательные машины
●Клепальные машины и машины для настройки параметров.
●Оборудование для ультразвуковой очистки.
● Строгий контроль производства помогает обеспечить стабильную консистенцию продукции и надежное качество партий.
Строгая система управления качеством
Как опытный завод по производству реле в Китае, KEYONG строго соблюдает стандарты управления качеством ISO9001 на всех этапах проверки сырья, производства, испытаний и упаковки.
Перед отправкой каждое реле проходит комплексные эксплуатационные испытания для обеспечения стабильных электрических и механических характеристик.
Международные сертификаты
Продукция получила множество международных сертификатов, в том числе:
● Сертификация UL
●Сертификация TUV
●Сертификация CE
●Сертификация CQC
●Соответствие RoHS
CE
ККК
РоХС
ТУВ
UL
Эти сертификаты помогают клиентам соответствовать различным требованиям доступа к рынку и безопасности.

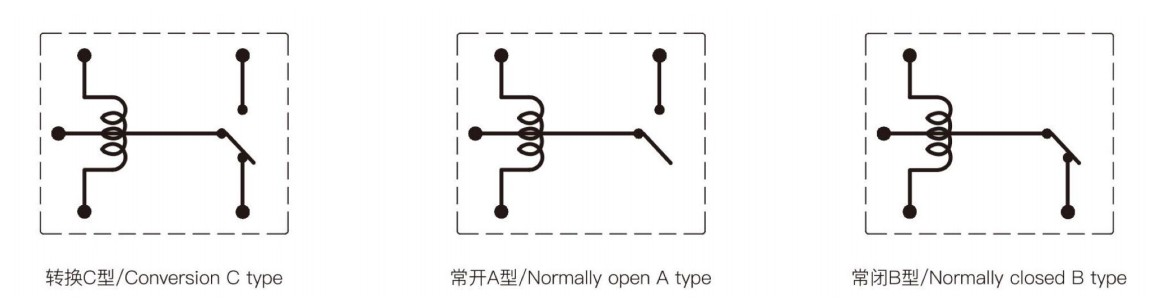

| Контакты | А, Б, С |
| Контактное сопротивление | ≤100 мОм (1 А, 6 В постоянного тока) |
| Контактный материал | Серебряный союзник: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Контактный рейтинг (Res.load) | 7А/10А/15А 250 В переменного тока/28 В постоянного тока, 15 А 125 В переменного тока |
| Макс. напряжение переключения | 277 В переменного тока/30 В постоянного тока |
| Максимальный ток переключения | 15А |
| Максимальная коммутируемая мощность | 2770 ВА/300 Вт |
| Электрическая выносливость (частота: 360 операций в час) | 1×10⁴опс/1×10⁴опс |
| Механическая выносливость (частота: 18000 операций в час) | 1×10⁷пс |
| Потребляемая мощность (Вт) | 0,36 Вт (л) | 0,45 Вт (Д) | ||||||||||||||
| Номинальное напряжение (В постоянного тока) | 5 | 6 | 9 | 12 | 18 | 24 | 36 | 48 | 5 | 6 | 9 | 12 | 18 | 24 | 36 | 48 |
| Сопротивление катушки (Q±10%) | 69.4 | 100 | 225 | 400 | 900 | 1600 | 3600 | 6400 | 55 | 80 | 180 | 320 | 720 | 1280 | 2880 | 5120 |
| Напряжение срабатывания (Макс.) | 75% (номинальное напряжение) | |||||||||||||||
| Падение напряжения (мин) | 10% (номинальное напряжение) | |||||||||||||||
| Максимально допустимое напряжение перегрузки (В постоянного тока) | 130% (номинальное напряжение) | |||||||||||||||
| Уровень изоляции | Б/Ж | |
| Сопротивление изоляции | 100 МОм (500 В постоянного тока) | |
| Диэлектрическая прочность (ток утечки 1 мА) | Между катушкой и контактами | 1500 В переменного тока, 1 мин. |
|
|
Между открытыми контактами | 1000 В переменного тока, 1 мин. |
| Время работы (при номинальном напряжении) | ≤10 мс | |
| Время отпускания (без диода) (при номинальном напряжении) | ≤5 мс | |
| Влажность | 5%~85% относительной влажности | |
| Температура окружающей среды | -40℃~+85℃/+105℃ | |
| Ударопрочность | Функциональный | 98 м/с² |
|
|
Разрушительный | 980 м/с² |
| Устойчивость к вибрации (двойная амплитуда) | 10 Гц~55 Гц 1,5 мм | |
| Масса | Около 9 г | |
| Строительство | Герметичный флюс | |
1. В чем разница между 4-контактными и 5-контактными кубическими силовыми реле?
4-контактное реле обычно используется для стандартных коммутационных приложений с базовыми функциями управления. 5-контактное реле обычно включает в себя дополнительную клемму для нормально замкнутой или переключающей схемы, что обеспечивает более гибкие возможности управления.
Выбор зависит от конструкции схемы и требований применения.
2.Можно ли использовать это реле в автомобильной промышленности?
Да. Кубическое силовое реле KEYONG 4 PIN 5 PIN широко используется в автомобильных электронных системах, таких как управление освещением, системы кондиционирования воздуха, управление батареями и управление вспомогательным питанием.
Его стабильная коммутационная способность и устойчивость к вибрации делают его пригодным для использования в автомобильной среде.
3. В каких отраслях обычно используются кубические силовые реле?
Кубические силовые реле обычно используются в:
●Автомобильная электроника
●Промышленная автоматизация
●Бытовая техника
●Системы возобновляемой энергетики
●Системы безопасности
●Устройства связи
Они особенно подходят для оборудования, требующего стабильного переключения среднего и высокого тока.
4. Поддерживает ли KEYONG индивидуальные релейные решения?
Да. Как профессиональный поставщик и производитель реле в Китае, KEYONG поддерживает услуги OEM и ODM на основе технических требований клиентов и сценариев применения.
5.Как KEYONG обеспечивает качество продукции?
KEYONG осуществляет строгий контроль качества на протяжении всего производственного процесса. Автоматизированное производственное оборудование, прецизионные системы тестирования, стандарты управления ISO9001 и международные сертификаты помогают обеспечить стабильное качество продукции и надежную работу.
Компания Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd. является профессиональным китайским производителем реле, специализирующимся на автомобильных реле, силовых реле, сигнальных реле, новых энергетических реле, реле мигалок, реле стеклоочистителей прерывистого действия, релейных розетках и решениях для жгутов проводов.
Благодаря передовым производственным возможностям, мощной технической поддержке и обширному опыту обслуживания компания KEYONG стала надежным поставщиком реле для отечественных и международных клиентов, которым нужны надежные релейные продукты и долгосрочное сотрудничество.
Если вы ищете надежного производителя, поставщика или фабрику 4-контактного 5-контактного кубического силового реле в Китае, KEYONG предлагает профессиональные решения со стабильным качеством и эффективным обслуживанием.
