В автомобильных электрических системах используются реле для управления питанием освещения, вентиляторов охлаждения, кондиционирования воздуха, двигателей и других электрических нагрузок. Выбор подходящего реле зависит от коммутируемого тока, типа нагрузки, доступного места для установки и условий эксплуатации.
Основное отличие междуСильноточное автомобильное релеа стандартное автомобильное реле — это нагрузка, на которую рассчитана каждая конструкция. Сильноточная модель разработана для требовательных приложений с переключением мощности, тогда как стандартного реле может быть достаточно для слаботочных цепей и общего электрического управления. Однако фактическая возможность зависит от характеристик конкретной модели, а не только от ее названия.
Для производителей автомобильной электроники выбор между ними требует большего, чем просто сравнение номинального тока. Конфигурация контактов, пусковой ток, напряжение катушки, температурные условия и требования к монтажу также влияют на выбор реле.
Номинальный ток обычно является первой характеристикой, которую следует проверить при выборе автомобильного реле. Цепи освещения, вентиляторы, насосы и двигатели могут иметь разные характеристики рабочего и пускового тока, поэтому реле должно соответствовать фактической электрической нагрузке.
Стандартное автомобильное реле может хорошо работать в цепях с заданной коммутационной способностью. Если в цепи присутствует более высокий постоянный ток или значительный пусковой ток, может потребоваться реле с соответствующей конструкцией сильноточных контактов.

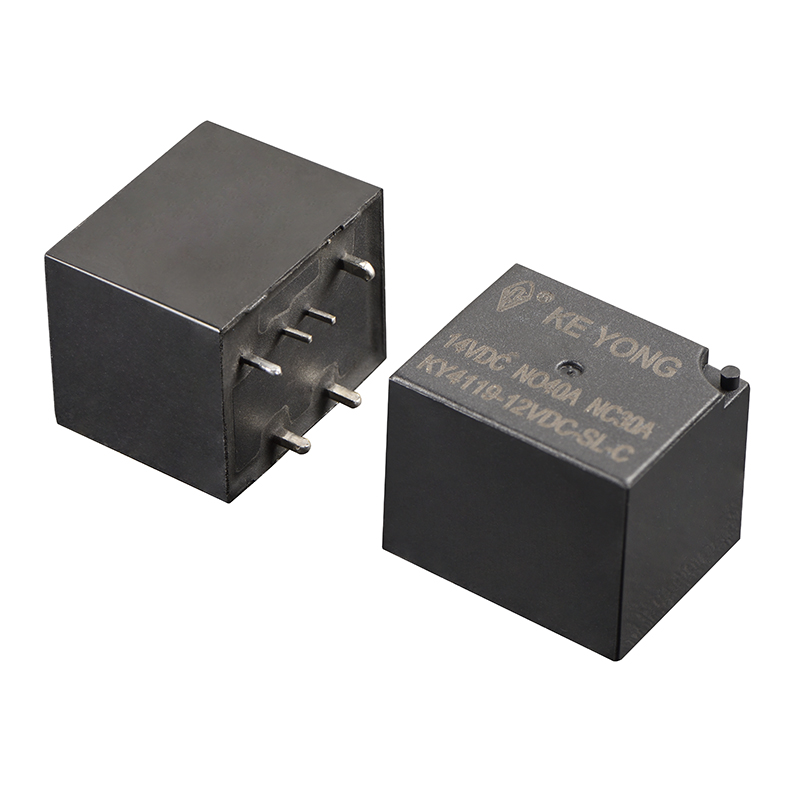

Например, KEYONGСильноточное автомобильное реле для печатных плат, модель KY4119 (4120), поддерживает номиналы контактов 30 А или 40 А при напряжении 14 В постоянного тока в условиях резистивной нагрузки. В его характеристиках также различают ток включения и ток отключения, что важно при оценке нагрузок с высокими пусковыми токами.

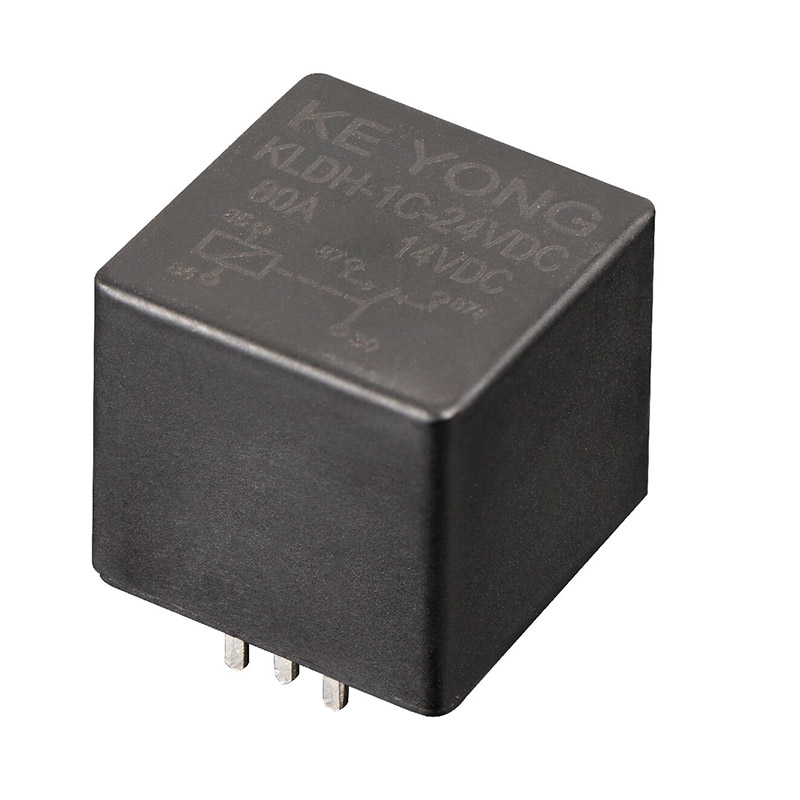

Для приложений, требующих другого диапазона тока или формата установки,Автомобильное сильноточное реле 100А, модель KLDH (V7), предоставляет еще один вариант оценки. Указанные номиналы контактов и максимальные условия переключения следует тщательно проверять, поскольку название продукта не означает, что каждую нагрузку можно непрерывно переключать при токе 100 А.
Контакты реле несут коммутируемую нагрузку, поэтому их материал, контактное сопротивление и коммутационная способность важны для долгосрочной работы.
Когда реле размыкает или замыкает цепь под напряжением, между контактами может образоваться электрическая дуга. Серьезность зависит от таких факторов, как ток, напряжение, тип нагрузки и условия переключения. Индуктивные нагрузки, включая двигатели и соленоиды, могут предъявлять к контактам иные требования, чем резистивные нагрузки.
Сильноточные конструкции могут включать материалы контактов и внутренние конструкции, предназначенные для более сложных условий переключения. Некоторые модели также оснащены функциями контроля дуги. Например, в реле KLDH (V7) компании KEYONG встроенные противовыбросовые магниты включены в конструкцию системы контроля дуги.
Стандартные автомобильные реле по-прежнему подходят для нагрузок в указанных пределах. Таким образом, актуальное сравнение заключается не просто в том, описывается ли реле как стандартное или сильноточное, а в том, соответствуют ли его номиналы контактов и коммутационные характеристики предполагаемой цепи.
Прежде чем завершить разработку модели, инженеры должны проверить номинальное напряжение и ток, максимальные условия переключения, электрическую выносливость и информацию производителя о предельной нагрузке.
Как стандартные, так и сильноточные автомобильные реле используют катушку управления для управления контактами. Подача правильного напряжения на катушку создает магнитную силу, которая изменяет состояние контакта.
Обычное напряжение катушки автомобильного реле составляет 12 В постоянного тока и 24 В постоянного тока, хотя доступные варианты различаются в зависимости от модели. Напряжение катушки должно соответствовать цепи управления, а также следует учитывать потребляемую мощность катушки, когда в одной системе работает несколько реле.

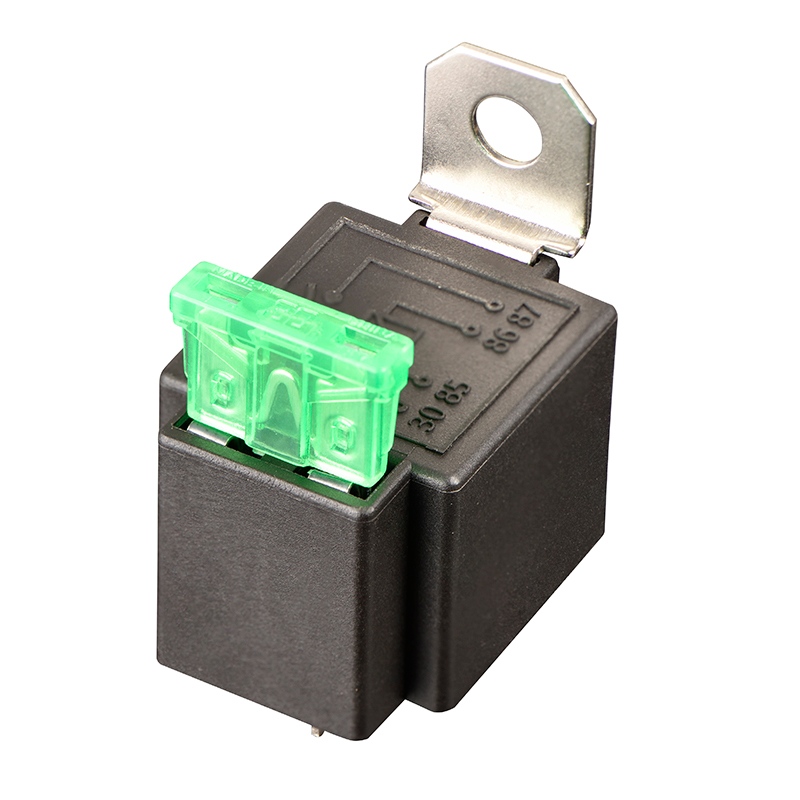

Сильноточное реле KLDH (V7) компании KEYONG включает варианты катушек 12 В постоянного тока и 24 В постоянного тока.Ассортимент автомобильных релетакже включает в себя различные типы реле для общего электрического управления автомобилем, что дает инженерам отправную точку для сравнения требований к катушкам, конфигурациям контактов и вариантам монтажа.
Для электронных модулей управления также стоит проверить, требуется ли реле диод или резистор для подавления катушки. Эти параметры могут влиять на схему управления, требования к полярности и поведение реле. Их следует выбирать в соответствии с схемотехническим решением, а не добавлять без проверки.
Физическая совместимость — еще одно практическое различие между конструкциями автомобильных реле.
Стандартные автомобильные реле доступны в корпусах различных размеров и с расположением клемм. В зависимости от модели они могут использовать вставные клеммы, клеммы быстрого подключения или контакты печатной платы. Сильноточные реле также могут быть предназначены для интеграции в печатную плату или для установки в специальный разъем реле.
Для компактных электронных модулейСильноточное автомобильное реле для печатных платпредлагает формат для монтажа на печатной плате с вариантами герметичного и открытого типа. Перечисленные конфигурации включают американские и европейские размеры клемм, что может помочь инженерам оценить совместимость с существующей сборкой.

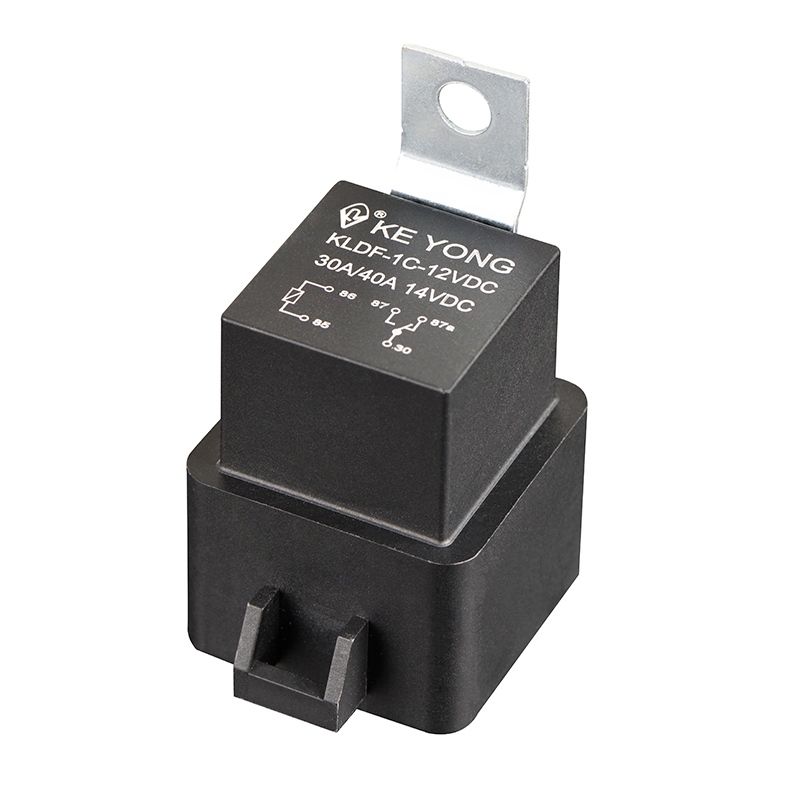

Для распределения электроэнергии транспортных средств или других установок, где предпочтительнее подключение к сети,Автомобильное реле закрытого типаэто еще одна модель, которую стоит рассмотреть. Он поддерживает конфигурации установки подключаемых модулей и печатных плат с опциями защиты, указанными для продукта.
Прежде чем выбрать реле, сравните его габаритные размеры, расположение клемм, способ монтажа, совместимость гнезд и доступный зазор. Реле с соответствующим номинальным током может оказаться непригодным, если оно не подходит к существующей сборке или не может правильно подключиться к жгуту проводов.
Автомобильные реле работают в средах, где изменения температуры и механическая вибрация могут повлиять на работу компонентов. Требования варьируются в зависимости от места установки: от защищенных электронных модулей до зон, подверженных воздействию более высоких температур и более сильной вибрации.
Диапазон рабочих температур реле следует оценивать вместе с его электрической нагрузкой. Нагрев контактов, частота коммутации, окружающие компоненты и состояние корпуса могут влиять на температуру, возникающую во время работы.
В спецификациях продуктов KEYONG KLDH (V7) и KY4119 (4120) указан диапазон рабочих температур от -40°C до +125°C. KLDH (V7) также доступен в вариантах пыленепроницаемой и герметичной конструкции, а KY4119 (4120) доступен в герметичном и открытом вариантах.
Эти характеристики дают основу для сравнения, но не означают, что каждая конфигурация будет работать одинаково при всех условиях. Инженеры должны проверить точные характеристики модели и структуру защиты в соответствии с предполагаемой средой установки.
Наиболее подходящим реле является то, которое соответствует электрическим, механическим и экологическим требованиям применения, не усложняя конструкцию.
При сравнении стандартного реле с сильноточной моделью используйте следующие проверки:
Определите фактическую нагрузку:Установите нормальный рабочий ток, пусковой или пусковой ток, напряжение питания и тип нагрузки.
Проверьте рейтинги контактов:Проверьте номинальные условия нагрузки и максимальные пределы переключения, а не полагайтесь на основные значения тока.
Соответствуйте спецификации катушки:Подтвердите напряжение катушки, потребляемую мощность и любые требования к компонентам подавления.
Проверьте совместимость монтажа:Ознакомьтесь с размерами, расположением клемм, требованиями к разъемам и расположением печатной платы.
Оцените условия эксплуатации:Учитывайте температуру окружающей среды, вибрацию, влажность, пыль и частоту переключения.
Ознакомьтесь с требованиями к сроку службы:Сравните электрическую и механическую износостойкость в условиях, соответствующих условиям применения.
Например, компактное реле, рассчитанное на предполагаемую нагрузку, может подойти для платы управления с ограниченным пространством для установки. Для схемы распределения мощности может потребоваться реле с более подходящей конструкцией сильноточных контактов. Окончательное решение должно основываться на полной спецификации и фактических условиях эксплуатации.
Нет. Сильноточное реле полезно, когда нагрузка и условия коммутации требуют его возможностей. Для слаботочных цепей может быть достаточно стандартного реле с соответствующими электрическими и экологическими характеристиками.
Да, если номиналы реле соответствуют рабочему и пусковому току двигателя, напряжению и условиям переключения. Нагрузка двигателя является индуктивной, поэтому инженеры должны уделять особое внимание пусковому току, искрению контактов и электрической долговечности.
Подтвердите напряжение катушки, расположение контактов, номинальный ток и напряжение, максимальные условия переключения, диапазон рабочих температур, размеры клемм, способ монтажа и тип защиты. Для OEM-проектов образцы и техническая документация могут помочь проверить совместимость до размещения производственных заказов.
Сильноточное автомобильное реле представляет собой реле, предназначенное для требовательных электрических нагрузок. Сильноточное автомобильное реле для печатной платы специально идентифицирует конструкцию, предназначенную для монтажа на печатной плате. Версия печатной платы должна соответствовать как электрическим требованиям приложения, так и механическим ограничениям и ограничениям компоновки сборки.
Различие между стандартным автомобильным реле и сильноточной моделью сводится к электрической нагрузке, режиму переключения, требованиям к монтажу и условиям эксплуатации. Сравнение этих факторов помогает инженерам избежать выбора реле только на основании номинального тока.
KEYONG предлагает варианты автомобильных реле для общего электрического управления транспортными средствами и приложений с высоким током. Чтобы определить подходящую модель для OEM-проекта, при запросе технической информации или предложения укажите необходимое напряжение катушки, ток нагрузки, конфигурацию контактов, тип монтажа и условия эксплуатации.
