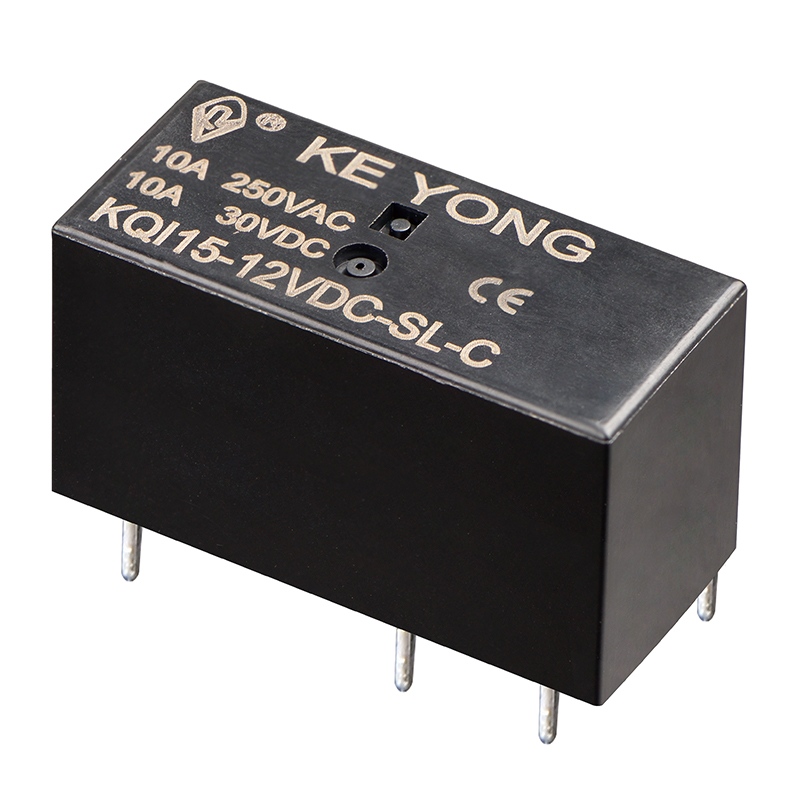

Миниатюрное силовое реле KEYONG для печатной платы на ток 10 А предназначено для надежного управления нагрузкой в бытовой технике, средствах автоматизации и интеллектуальных электронных системах. Это компактное реле, изготовленное профессиональным производителем реле в Китае, отличается низким энергопотреблением катушки 0,4 Вт, диэлектрической прочностью 5 кВ и расстоянием утечки 10 мм, что обеспечивает повышенную безопасность и стабильную долгосрочную работу. Доступный в версиях с пластиковым уплотнением и во флюсонепроницаемом исполнении, он является идеальным релейным решением для OEM-производителей и промышленного применения.
Миниатюрное силовое реле для печатной платы для переключения 10 А представляет собой электромагнитный переключающий компонент, используемый для безопасного и эффективного управления электрическими цепями. Его основная функция – использовать маломощный управляющий сигнал для переключения более высокой токовой нагрузки до 10А.
Этот тип силового реле на печатной плате широко используется в электронных системах управления, где требуется стабильное переключение, электрическая изоляция и автоматическое управление.
Основные функции
Управление сильноточными цепями посредством слаботочных сигналов
Автоматическое включение и выключение электрических нагрузок.
Защищайте чувствительные цепи управления от высокого напряжения или сильного тока.
Обеспечьте электрическую изоляцию между цепями управления и нагрузкой.
Повышение автоматизации и эксплуатационной безопасности оборудования
При подаче напряжения на катушку реле срабатывает внутренняя электромагнитная система и меняет состояние контакта. Это позволяет реле автоматически подключать или отключать электрическую цепь.
Например:
Низковольтный управляющий сигнал → активирует катушку реле.
Контакты реле замыкаются → начинает работать цепь нагрузки 10А
Управляющий сигнал снят → контакты возвращаются в исходное состояние
Этот процесс переключения обеспечивает безопасное и надежное управление двигателями, лампами, вентиляторами, нагревателями, силовыми модулями и другими электрическими устройствами.
Как профессиональный производитель реле в Китае, KEYONG поддерживает OEM и индивидуальные релейные решения в соответствии с требованиями клиентов, в том числе:
● Настройка напряжения катушки.
●Корректировка конструкции терминала
●Соответствие специальному приложению
●Решения для жгутов проводов и розеток.
●Индивидуальная упаковка
Команда инженеров также может предоставить рекомендации по выбору реле с учетом рабочего тока, напряжения, диапазона температур и условий установки.

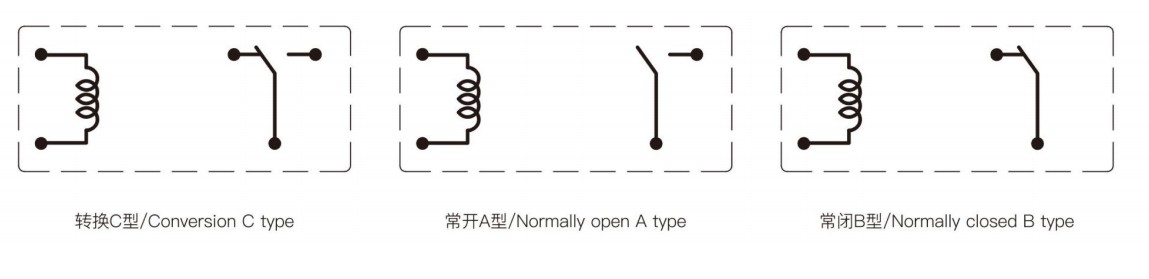

| Контакты | А, Б, С |
| Контактное сопротивление | ≤100 мОм (1 А, 6 В постоянного тока) |
| Контактный материал | Серебряный сплав: AgSnO₂In₂O₃, AgSnO₂, AgNi. |
| Контактный рейтинг (Res.load) | 10 А 250 В переменного тока/30 В постоянного тока |
| Макс. напряжение переключения | 440 В переменного тока/125 В постоянного тока |
| Максимальный ток переключения | 12А |
| Максимальная коммутируемая мощность | 3000ВА |
| Электрическая выносливость (частота: 360 операций в час) | 1×10⁶пс/1×10⁴опс |
| Механическая выносливость (частота: 18000 операций в час) | 1 × 10⁷ операций |
| Потребляемая мощность (Вт) | 0,4 Вт (л) | |||||||
| Номинальное напряжение (В постоянного тока) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Сопротивление катушки (Q±10%) | 62 | 90 | 202 | 360 | 810 | 1440 | 3240 | 5760 |
| Напряжение срабатывания (Макс.) | 70% (номинальное напряжение) | |||||||
| Падение напряжения (мин) | 10% (номинальное напряжение) | |||||||
| Максимально допустимое напряжение перегрузки (В постоянного тока) | 150% (номинальное напряжение) | |||||||
| Уровень изоляции | Б/Ж | |
| Сопротивление изоляции | 1000 МОм (500 В постоянного тока) | |
| Диэлектрическая прочность Ток утечки 1 мА) | Между катушкой и контактами | 5000 В переменного тока, 1 мин. |
|
|
Между открытыми контактами | 1000 В переменного тока, 1 мин. |
| Время работы (при номинальном напряжении) | ≤15 мс | |
| Время отпускания (без диода) (при номинальном напряжении) | ≤8 мс | |
| Влажность | 5%~85% относительной влажности | |
| Температура окружающей среды | -40℃~+85℃ | |
| Ударопрочность | Функциональный | 98 м/с² |
|
|
Разрушительный | 980 м/с² |
| Устойчивость к вибрации | 10 Гц~150 Гц | |
| Масса | Около 13 г | |
| Строительство | Герметичный флюс | |
Миниатюрное силовое реле для печатной платы на ток 10 А широко используется в:
●Бытовая техника
●Системы умного дома.
●Оборудование промышленной автоматизации
●Устройства связи
●Системы управления питанием
●Автомобильные электронные модули управления.
●Системы зарядки и хранения возобновляемой энергии.
●Оборудование безопасности и наблюдения.
Являясь опытным поставщиком реле в Китае, компания KEYONG предлагает релейную продукцию, отвечающую требованиям надежности в различных отраслях промышленности и рабочих условиях.
По сравнению с более крупными реле, миниатюрные реле для печатных плат предлагают:
●Компактный размер для монтажа на печатной плате.
● Низкое энергопотребление.
●Быстрая реакция переключения
●Надежные электрические характеристики.
●Легкая интеграция в электронные продукты
Являясь профессиональным производителем и поставщиком реле в Китае, компания KEYONG Relay предлагает миниатюрные силовые реле стабильного качества, длительного срока службы и поддержку OEM-индивидуализации для клиентов по всему миру.
1. Для каких применений подходит это миниатюрное реле на печатной плате на 10 А?
Это реле подходит для коммутационных приложений средней нагрузки, требующих компактной установки на печатной плате. Он обычно используется в бытовой технике, системах автоматизации, интеллектуальных контроллерах, коммуникационном оборудовании и автомобильных электронных устройствах.
2. Может ли компания KEYONG предоставить OEM или индивидуальные релейные решения?
Да. KEYONG поддерживает OEM-производство и разработку индивидуальных реле. Завод может скорректировать спецификации в соответствии с требованиями проекта клиента и предоставить соответствующие релейные розетки или решения для жгутов проводов.
3.Как KEYONG обеспечивает качество продукции?
KEYONG использует автоматизированное производство и оборудование для точного контроля на протяжении всего производственного процесса. Вся продукция производится в соответствии со стандартами управления качеством ISO9001 и соответствует международным сертификационным требованиям, таким как UL, TUV, CE и RoHS.
4. Подходит ли это реле для длительного переключения?
Да. Реле спроектировано с использованием надежных материалов контактов и стабильной внутренней структуры, что обеспечивает длительный электрический срок службы и стабильные характеристики переключения в нормальных условиях эксплуатации.
5. Могут ли международные покупатели запрашивать образцы перед оптовыми заказами?
Да. Доступна поддержка образцов для тестирования и оценки проекта. KEYONG также предоставляет технические консультации, чтобы помочь клиентам выбрать подходящие модели реле перед массовыми закупками.
