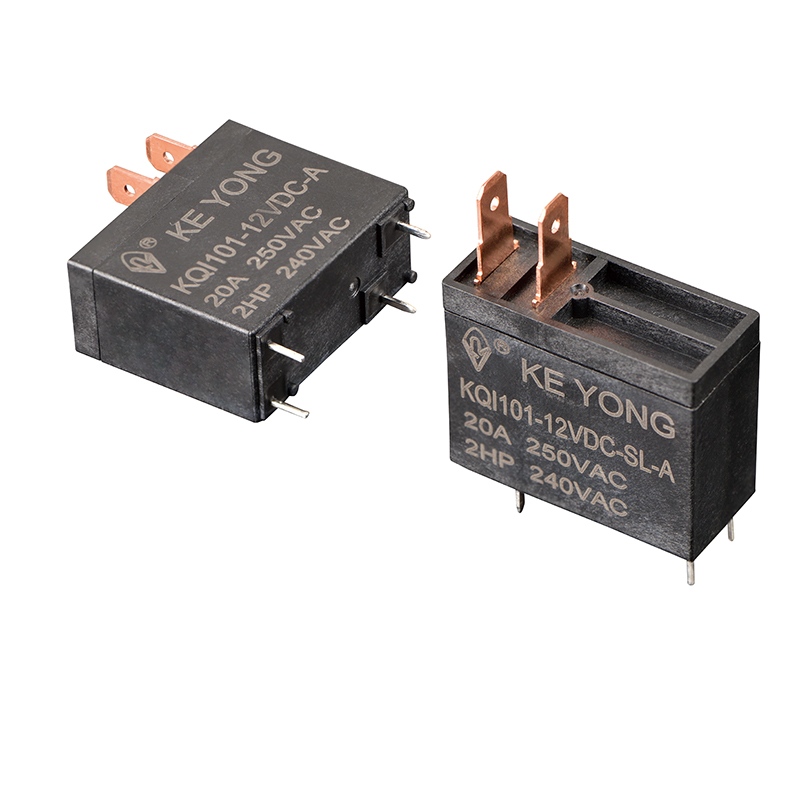

Миниатюрное силовое реле для печатной платы на 20 А предназначено для сильноточных коммутационных приложений, где стабильность, безопасность и длительный срок службы имеют решающее значение. Этот продукт, изготовленный KEYONG, профессиональным китайским производителем, поставщиком и фабрикой электромагнитных реле, разработан для обеспечения надежной работы в компактных системах, монтируемых на печатной плате.
Обладая высокой электрической прочностью и стабильными контактными характеристиками, это реле широко используется в промышленных системах управления, автомобильной электронике, бытовой технике и модулях управления питанием. Он разработан в соответствии со строгими стандартами контроля качества, чтобы обеспечить стабильную работу в сложных условиях.
Являясь надежным поставщиком реле в Китае, KEYONG уделяет особое внимание точному производству и постоянному совершенствованию, гарантируя, что каждое реле соответствует глобальным требованиям применения.
●Компактный миниатюрный дизайн, подходящий для установки на печатную плату.
● Стабильная коммутационная способность 20 А для сильноточных нагрузок.
●Надежные электромагнитные характеристики с низким контактным сопротивлением.
●Высокая устойчивость к электрическому износу для увеличения срока службы.
●Предназначен для автоматизированных процессов сборки печатных плат.
●Подходит как для промышленной, так и для бытовой электроники.
Этот продукт отражает приверженность KEYONG как профессионального производителя реле в Китае, уделяя особое внимание долговечности, стабильности и гибкости применения.
Выбор правильного миниатюрного силового реле для печатной платы на ток 20 А имеет решающее значение для обеспечения стабильной работы схемы и длительного срока службы. Являясь профессиональным производителем и поставщиком реле в Китае, компания KEYONG предоставляет технические рекомендации, помогающие клиентам выбрать наиболее подходящее реле для различных применений.
При выборе реле для печатной платы на 20 А инженеры обычно учитывают следующие факторы:
Тип нагрузки: резистивная нагрузка (нагреватели, лампы) или индуктивная нагрузка (двигатели, компрессоры)
Требуемый ток переключения: непрерывный ток против пускового тока
Совместимость напряжения катушки: соответствие конструкции схемы управления
Место для размещения печатной платы: требования к компактному дизайну для плат высокой плотности
Ожидаемый электрический срок службы: частота циклов переключения
Требование сертификации безопасности: Стандарты UL, TUV, CE для экспортных рынков.
Для сильноточных приложений, таких как автомобильные системы или промышленные платы управления, миниатюрное силовое реле с номиналом 20 А обеспечивает баланс между компактными размерами и надежной коммутационной способностью, особенно когда пространство на печатной плате ограничено.
KEYONG, как опытный завод по производству реле в Китае, предлагает инженерную поддержку, чтобы помочь клиентам избежать выбора реле с заниженной или завышенной оценкой, обеспечивая экономическую эффективность и стабильность системы.
| Контакты | A |
| Контактное сопротивление | ≤100 мОм |
| Контактный материал | Серебряный сплав: AgSnO₂ In₂O₂, AgSnO₂, AgNi |
| Контактный рейтинг (Res.load) | 20А 250В переменного тока |
| Макс. напряжение переключения | 250 В переменного тока/30 В постоянного тока |
| Максимальный ток переключения | 20А |
| Максимальная коммутируемая мощность | 4000ВА |
| Электрическая выносливость (частота: 360 операций в час) | 1×10⁴опс/1×10⁴опс |
| Механическая выносливость (частота: 18000 операций в час) | 1 × 10⁷ операций |
| Потребляемая мощность (Вт) | 0,54 Вт (л) | 0,72 Вт (Д) | ||||||||||||||
| Номинальное напряжение (В постоянного тока) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Сопротивление катушки (Ом±10%) | 46.3 | 66.7 | 150 | 267 | 600 | 1067 | 2400 | 4267 | 34.7 | 50 | 112.5 | 200 | 450 | 800 | 1800 | 3200 |
| Напряжение срабатывания (Макс.) | 80% (номинальное напряжение) | |||||||||||||||
| Падение напряжения (мин) | 5% (номинальное напряжение) | |||||||||||||||
| Максимально допустимое напряжение перегрузки (В постоянного тока) | 130% (номинальное напряжение) | |||||||||||||||
| Уровень изоляции | Б/Ж | |
| Сопротивление изоляции | 1000М2 | |
| Диэлектрическая прочность Ток утечки 1 мА) | Между катушкой и контактами | 5000 В переменного тока, 1 мин. |
|
|
Между открытыми контактами | 1000 В переменного тока, 1 мин. |
| Время работы (при номинальном напряжении) | ≤20 мс | |
| Время отпускания (без диода) (при номинальном напряжении) | ≤10 мс | |
| Влажность | 5%~85% относительной влажности | |
| Температура окружающей среды | -40℃~+85℃ | |
| Ударопрочность | Функциональный | 98 м/с² |
|
|
Разрушительный | 980 м/с² |
| Устойчивость к вибрации (двойная амплитуда) | 10 Гц~55 Гц 1,5 мм | |
| Масса | Около 17 г | |
| Строительство | Флюс защищенный | |
Миниатюрное силовое реле для печатной платы на ток 20 А широко применяется во многих отраслях:
●Системы управления промышленной автоматизацией
●Автомобильные электронные блоки управления.
●Модули коммутации бытовой техники
●Системы отопления, вентиляции и кондиционирования воздуха и контроля температуры.
●Оборудование электроснабжения и управления энергопотреблением
●Системы связи и управления сигналами.
Благодаря стабильной работе в различных условиях нагрузки реле KEYONG обычно выбирают OEM-клиенты по всему миру, которые ищут надежного поставщика релейных заводов в Китае.
Компания Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd. расположена в Нинбо, провинция Чжэцзян, Китай, и управляет производственным комплексом площадью 12 000 квадратных метров, оснащенным несколькими автоматизированными производственными линиями.
Завод оснащен современным оборудованием, таким как автоматизированные системы сборки, испытательные машины и прецизионные инструменты контроля, чтобы обеспечить высокую эффективность и стабильную производительность.
Имея годовую производственную мощность, превышающую десятки миллионов реле, компания KEYONG стала надежным китайским производителем и поставщиком реле, обслуживающим клиентов по всему миру в автомобильном, энергетическом, коммуникационном и промышленном секторах.
KEYONG осуществляет полный цикл технической поддержки, включая:
●Руководство по выбору реле в зависимости от требований приложения.
●Консультация по электрическим параметрам
●Оценка индивидуального решения для OEM-проектов.
●Стабильное управление временем выполнения заказов для массового производства.
●Послепродажная техническая поддержка и помощь в устранении неполадок.
Эта система обслуживания гарантирует, что клиенты получают не только продукцию, но и техническую поддержку от профессионального китайского поставщика реле.
●Более десятилетний опыт производства реле
●Сильные инженерные и научно-исследовательские возможности.
●Передовые автоматизированные системы производства и тестирования.
● Строгий контроль качества в соответствии с международными стандартами.
●Стабильные глобальные поставки в автомобильный, промышленный и энергетический секторы.
KEYONG продолжает укреплять свои позиции в качестве надежного китайского производителя, поставщика и фабрики электромагнитных реле, уделяя особое внимание долгосрочному сотрудничеству и стабильному качеству продукции.
Понимание разницы между схожими типами реле помогает инженерам выбрать правильное решение для их применения. Ниже приводится практическое сравнение с точки зрения производства и применения:
| Параметр | Миниатюрное силовое реле для печатной платы (20 А) | Сигнальное реле | Общее силовое реле |
|---|---|---|---|
| Номинальная нагрузка | Большой ток до 20А. | Низкий ток (уровень сигнала) | Средняя и высокая нагрузка |
| Размер | Компактный тип печатной платы | Ультракомпактный | Более крупная структура |
| Приложение | Переключение мощности, промышленное управление | Передача сигнала, связь | Общий контроль мощности |
| Тип нагрузки | Двигатели, нагреватели, силовые модули | Только управляющие сигналы | Бытовые и промышленные грузы |
| Долговечность | Высокий электрический/механический срок службы | Очень высокая стабильность сигнала | Средняя и высокая долговечность |
| Экономическая эффективность | Сбалансирован для промышленного использования. | Приложения с низким энергопотреблением | Более широкий, но менее компактный |
В1: Каково основное назначение миниатюрного реле на печатной плате на 20 А?
Он используется для переключения средних и высоких токовых нагрузок в компактных электронных системах, таких как промышленные контроллеры, автомобильные модули и бытовая техника.
В2: Можно ли использовать это реле в автомобильной промышленности?
Да, он широко применяется в автомобильных электронных системах управления, где требуются стабильные характеристики переключения.
В3: Является ли KEYONG производителем или торговой компанией?
KEYONG является производителем и заводом в Китае, занимающимся производством, исследованиями и разработками, а также контролем качества.
В4: Поддерживает ли реле монтаж на печатной плате?
Да, он специально разработан для установки печатных плат в системах автоматизированной сборки.
