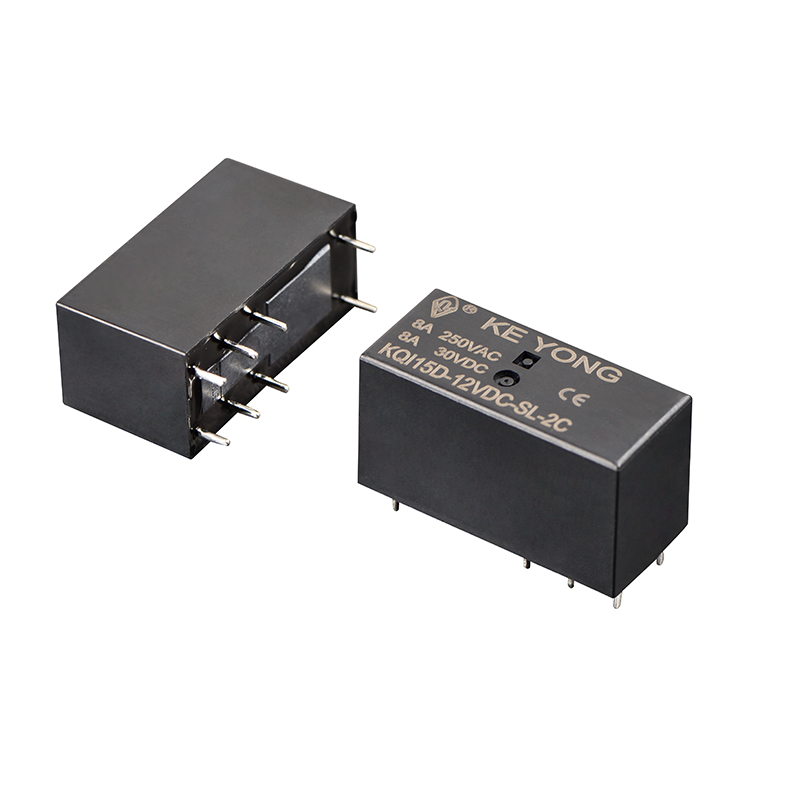

НИНБО КЕЙОНГ ЦЖИНШЭН ЭЛЕКТРИЧЕСКИЙ ПРИБОР CO., LTD. представляет сверхминиатюрное реле высокой мощности KQI15D (115F-2P), 8 А/250 В переменного тока, компактный переключающий компонент, монтируемый на печатной плате, разработанный для стабильной работы в ограниченных по пространству электронных и промышленных системах управления. Являясь профессиональным производителем и поставщиком реле в Китае (KEYONG), эта модель призвана сочетать высокую коммутационную способность со сверхкомпактной конструкцией, что делает ее подходящей для современных приложений автоматизации и интеллектуальных устройств, где надежность и миниатюризация имеют решающее значение.

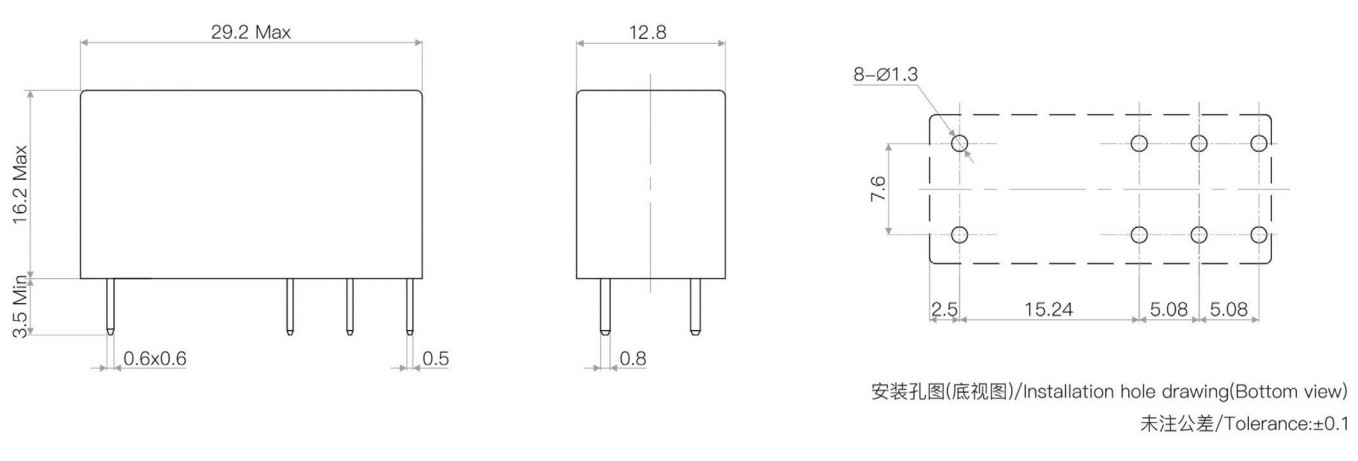

Сверхкомпактная высота всего 16,2 мм для компоновки печатных плат с высокой плотностью размещения.
Номинальная коммутационная способность 8 А/250 В переменного тока для стабильного управления нагрузкой
Низкое энергопотребление катушки для энергоэффективной конструкции системы.
Доступны различные защитные конструкции: версии с пластиковым уплотнением, флюсозащищенные и взрывозащищенные версии.
Высокие показатели безопасности: диэлектрическая прочность 5 кВ и путь утечки 10 мм.
Дополнительное соответствие стандарту безопасности IEC60335-1 для бытовой техники.
Полностью автоматизированное производство со 100% онлайн-электрическими испытаниями и соответствием RoHS.
Это сверхминиатюрное реле высокой мощности 8 А/250 В переменного тока KEYONG широко применяется в интеллектуальных бытовых приборах, системах промышленной автоматизации, контрольно-измерительном оборудовании, телекоммуникационных устройствах и модулях дистанционного управления, обеспечивая надежную коммутацию в различных операционных средах.
Чтобы помочь покупателям со всего мира принять более четкое решение, ниже приведено сравнение сверхминиатюрного реле высокой мощности 8 А/250 В переменного тока и других распространенных типов реле из линейки реле KEYONG:
Сверхминиатюрное реле (8 А/250 В переменного тока)
●Меньший размер
●Подходит для компактных печатных плат.
●Умеренная грузоподъемность
Стандартное силовое реле
●Большой размер
●Более высокая нагрузочная способность (10–30 А+).
●Используется в промышленных системах управления электропитанием.
Вывод: выбирайте сверхминиатюрное реле, когда пространство на печатной плате ограничено и нагрузка умеренная.
Сверхминиатюрное реле
●Монтаж на печатной плате
●Электронные системы управления
● Низкая механическая нагрузка.
Автомобильное реле
●Рассчитан на вибрацию и суровые условия эксплуатации.
●Более высокая долговечность в условиях работы двигателя.
●Используется в транспортных средствах и мобильных системах.
Вывод: автомобильные реле предназначены для суровых условий эксплуатации, а сверхминиатюрные реле — для электроники на печатных платах.
Сверхминиатюрное реле высокой мощности (8 А/250 В переменного тока)
●Управляет переключением средней нагрузки.
●Подходит для управления питанием
Сигнальное реле
● Низкий ток (переключение уровня сигнала)
●Используется для цепей связи.
Вывод: если ваше приложение предполагает переключение нагрузки, выберите силовое реле вместо сигнального реле.

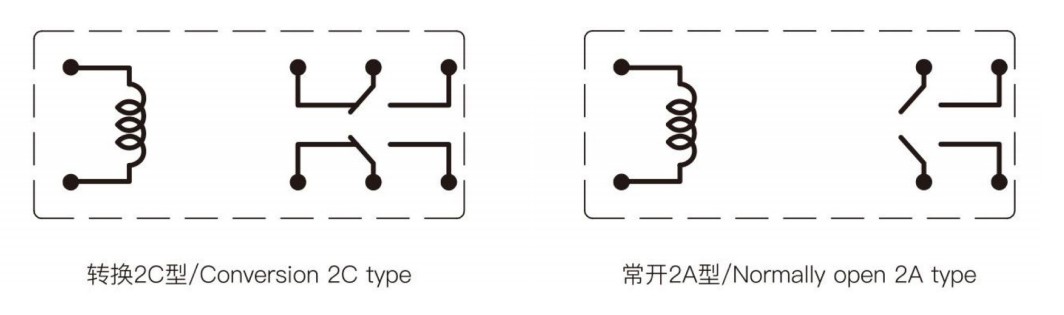

| Контакты | 2А, 2С |
| Контактное сопротивление | ≤50 мОм |
| Контактный материал | Серебряный сплав: AgSnO₂In₂O₃, AgSnO₂, AgNi. |
| Контактный рейтинг (Res.load) | 8А 250 В переменного тока/30 В постоянного тока |
| Макс. напряжение переключения | 440 В переменного тока/125 В постоянного тока |
| Максимальный ток переключения | 8А |
| Максимальная коммутируемая мощность | 2000ВА |
| Электрическая выносливость (частота: 360 операций в час) | 1×10⁵ps/1×10⁴ops |
| Механическая выносливость (частота: 18000 операций в час) | 1 × 10⁷ операций |
| Потребляемая мощность (Вт) | 0,4 Вт (л) | |||||||
| Номинальное напряжение (В постоянного тока) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Сопротивление катушки (Q±10%) | 62 | 90 | 202 | 360 | 810 | 1440 | 3240 | 5760 |
| Напряжение срабатывания (Макс.) | ≤80% (номинальное напряжение) | |||||||
| Падение напряжения (мин) | ≥5% (номинальное напряжение) | |||||||
| Максимально допустимое напряжение перегрузки (В постоянного тока) | 150% (номинальное напряжение) | |||||||
| Уровень изоляции | Б/Ж | |
| Сопротивление изоляции | 1000 МОм (500 В постоянного тока) | |
| Диэлектрическая прочность (ток утечки 1 мА) | Между катушкой и контактами | 5000 В переменного тока, 1 мин. |
|
|
Между комплектами контактов | 2500 В переменного тока, 1 мин. |
|
|
Между открытыми контактами | 1000 В переменного тока, 1 мин. |
| Время работы (при номинальном напряжении) | ≤15 мс | |
| Время отпускания (без диода) (при номинальном напряжении) | ≤8 мс | |
| Влажность | 5%~85% относительной влажности | |
| Температура окружающей среды | -40℃~+85℃ | |
| Ударопрочность | Функциональный | 98 м/с² |
|
|
Разрушительный | 980 м/с² |
| Устойчивость к вибрации | 10 Гц~150 Гц | |
| Масса | Около 15 г | |
| Строительство | Герметичный флюс | |
Сверхминиатюрное реле высокой мощности 8А/250 В переменного тока KEYONG широко применяется в:
●Системы управления промышленной автоматизацией
●Бытовая техника, такая как системы отопления, вентиляции и кондиционирования, и кухонное оборудование.
●Коммуникационные и сетевые устройства.
●Автомобильные электронные модули управления.
●Цепи питания и управления.
●Интеллектуальные устройства и системы управления Интернетом вещей.
Благодаря стабильной работе это реле особенно подходит производителям, которые ищут надежного поставщика реле из Китая для долгосрочного сотрудничества с OEM-производителями.
Являясь профессиональным заводом по производству реле в Китае, KEYONG объединяет исследования и разработки, производство, тестирование и послепродажное обслуживание в одной системе. Имея более 12 000 квадратных метров производственных площадей и автоматизированных сборочных линий, компания обеспечивает высокую эффективность и стабильное качество продукции.
Реле KEYONG сертифицированы по международным стандартам, включая UL, TUV, CQC, CE и RoHS, что обеспечивает соответствие мировым рынкам. Каждый продукт перед отправкой проходит строгую проверку с использованием систем автоматического тестирования и точной калибровки, чтобы гарантировать надежность.
Для покупателей со всего мира, которые ищут стабильного поставщика или производителя реле в Китае, KEYONG предоставляет не только продукцию, но также инженерную поддержку и рекомендации по применению.
KEYONG работает в соответствии со стандартами управления качеством ISO 9001 и осуществляет полный контроль качества от выбора сырья до окончательной проверки. Серия сверхминиатюрных реле большой мощности протестирована на:
●Электрическая выносливость
●Механическая прочность
●Температурная стойкость
●Изоляционные характеристики
●Соблюдение требований безопасности в условиях нагрузки.
CE
ККК
РоХС
ТУВ
UL
Эти строгие процессы обеспечивают стабильную работу в сложных промышленных условиях.
Вопрос 1: Для чего используется сверхминиатюрное реле высокой мощности?
В основном он используется для переключения электрических нагрузок средней мощности в компактных системах на печатных платах, включая промышленную автоматику, бытовую технику и устройства связи.
В2: Может ли реле KEYONG 8A выдерживать индуктивные нагрузки?
Да, но номинальные характеристики индуктивных нагрузок, таких как двигатели или катушки, следует соответствующим образом снизить, чтобы обеспечить долгосрочную надежность. Наша команда инженеров может помочь в выборе правильной конфигурации.
В3: Что отличает реле KEYONG от других китайских производителей?
KEYONG фокусируется на:
Строгий контроль качества ISO 9001.
Полностью автоматизированные производственные линии
Продукция, сертифицированная UL, TUV, CE, CQC
Стабильная возможность массового производства (годовой объем производства более 80 миллионов человек)
Это обеспечивает стабильное качество от надежного китайского производителя и поставщика реле.
В4: Каков срок службы этого реле?
В условиях номинальной нагрузки реле обеспечивает длительный механический и электрический жизненный цикл, подходящий для промышленного и коммерческого применения.
В5: Могу ли я использовать это реле в условиях высоких температур?
Да, но производительность зависит от условий окружающей среды. Для применений с экстремальными температурами KEYONG может порекомендовать усиленные или герметичные версии реле.
В6: Поддерживает ли KEYONG OEM или индивидуальные релейные решения?
Да. Как профессиональный завод по производству реле в Китае, KEYONG предоставляет услуги OEM/ODM, включая настройку катушек, проектирование корпуса и настройку электрических параметров.
В7: Куда в основном экспортируется реле KEYONG?
Наши реле экспортируются по всему миру, включая Северную Америку, Европу, Ближний Восток и Юго-Восточную Азию, обслуживая промышленный и автомобильный секторы.
Выбор правильного сверхминиатюрного реле высокой мощности 8 А/250 В переменного тока имеет важное значение для обеспечения стабильной работы, безопасности и длительного срока службы в вашем приложении. Как профессиональный производитель реле в Китае — KEYONG, мы рекомендуем перед выбором реле оценить следующие ключевые параметры:
1. Требования к нагрузке (ток и напряжение)
Если ваша схема работает в пределах 8А/250В переменного тока, эта модель подойдет.
Для индуктивных нагрузок (двигателей, трансформаторов) рассмотрите возможность снижения номинальных характеристик, чтобы обеспечить более длительный срок службы.
Для более высоких нагрузок, превышающих 8 А, более подходящим может быть силовое реле или автомобильное реле.
2. Управляющее напряжение (спецификация катушки)
Убедитесь, что напряжение катушки соответствует конструкции вашей печатной платы или системы управления.
Неправильный выбор катушки может привести к нестабильному включению или выходу из строя.
3. Место для установки (проектирование печатной платы)
Это сверхминиатюрное реле предназначено для печатных плат с высокой плотностью размещения.
Идеально подходит для компактных электронных устройств, где пространство ограничено.
4. Среда применения
Стандартные промышленные условия: полностью подходит
В условиях высокой влажности/высокой температуры: рассмотрите герметичные версии или версии с усиленной защитой.
Среды с сильной вибрацией: могут потребоваться реле автомобильного класса.
5. Частота переключения
Для высокочастотных коммутационных цепей обеспечьте надлежащую конструкцию рассеивания тепла.
Инженерная поддержка KEYONG может помочь оценить требования к жизненному циклу.
