Миниатюрное реле высокой мощности на ток 50 А от компании Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd. предназначено для надежного сильноточного переключения в компактных электронных и электрических системах. Как профессиональный производитель реле в Китае, KEYONG с 2012 года занимается разработкой и производством электромагнитных реле, обслуживая мировые отрасли, включая автомобильную электронику, хранение возобновляемой энергии, промышленную автоматизацию, коммуникационное оборудование, системы безопасности и бытовую технику.
Имея заводскую площадь 12 000 квадратных метров и несколько автоматизированных производственных линий, KEYONG RELAY создала стабильную производственную мощность, превышающую 80 миллионов штук в год. Компания объединяет исследования и разработки, производство, тестирование и послепродажное обслуживание, предоставляя комплексное релейное решение для клиентов по всему миру, которые ищут надежного китайского производителя, поставщика и заводского партнера.
Это миниатюрное реле высокой мощности на ток 50 А разработано для обеспечения стабильной работы в условиях высоких нагрузок, сохраняя при этом компактную площадь, подходящую для монтажа на печатной плате и в приложениях с ограниченным пространством.
Миниатюрное реле высокой мощности KEYONG 50A представляет собой компактное электромагнитное коммутационное устройство, предназначенное для управления сильными токами. Он обеспечивает стабильные коммутационные характеристики, высокую электрическую выносливость и надежную изоляционную безопасность, что делает его пригодным для требовательных промышленных и автомобильных условий.
Он широко используется в системах, требующих управления сильноточной нагрузкой, особенно там, где важны экономия места и длительный срок службы.
●Компактный миниатюрный дизайн, подходящий для компоновки печатных плат высокой плотности.
● Возможность переключения высокого тока при резистивной нагрузке до 50 А.
●Высокая диэлектрическая прочность, обеспечивающая безопасную работу в условиях высокого напряжения.
●Низкое энергопотребление катушки для энергоэффективной конструкции системы.
●Длительный механический и электрический срок службы для обеспечения промышленной надежности.
●Стабильные контактные характеристики с высокой устойчивостью к дуге и износу.
●Подходит для автоматизированных сборочных линий.
Как производитель реле KEYONG в Китае, на каждом этапе производства применяется строгий контроль качества для обеспечения стабильной работы.

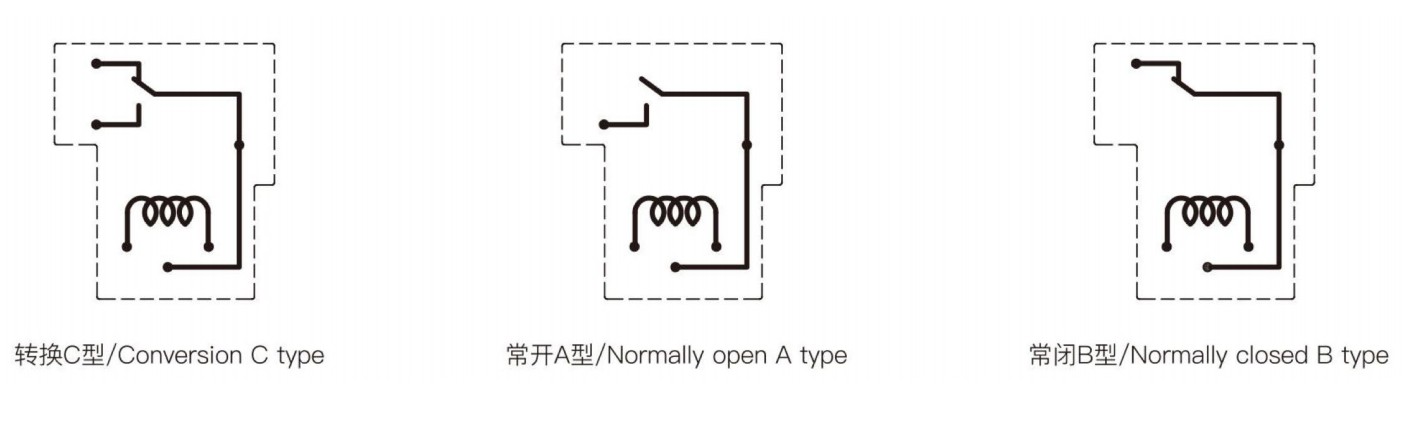

| Договоренность о контактах | А, Б, С |
| Контактное сопротивление | ≤100 мОм (1 А, 6 В постоянного тока) |
| Контактный материал | Серебряный сплав: AgSnO₂ In₂O₂, AgSnO₂, AgNi. |
| Контактный рейтинг (Res.load) | 20А/30А/50А 250 В переменного тока, 1-1/2 л.с. 240 В переменного тока, 1 л.с. 120 В переменного тока |
| Макс. напряжение переключения | 250 В переменного тока |
| Максимальный ток переключения | 50А |
| Максимальная коммутируемая мощность | 7500ВА |
| Электрическая выносливость (частота: 360 операций в час) | 1×10⁴опс/1×10⁴опс |
| Механическая выносливость (частота: 18000 операций в час) | 1 × 10⁷ операций |
| Потребляемая мощность (Вт) | 0,9 Вт (л) | |||||||
| Номинальное напряжение (В постоянного тока) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Сопротивление катушки (Ом±10%) | 27.7 | 40 | 90 | 160 | 360 | 640 | 1440 | 2560 |
| Напряжение срабатывания (Макс.) | 75% (номинальное напряжение) | |||||||
| Падение напряжения (мин) | 10% (номинальное напряжение) | |||||||
| Максимально допустимое напряжение перегрузки (В постоянного тока) | 130% (номинальное напряжение) | |||||||
| Уровень изоляции | Б/Ж | |
| Сопротивление изоляции | 1000 МОм (500 В постоянного тока) | |
| Диэлектрическая прочность (ток утечки 1 мА) | Между катушкой и контактами | 2000 В переменного тока/4000 В переменного тока 1 мин. |
|
|
Между открытыми контактами | 1500 В переменного тока, 1 мин. |
| Время работы (при номинальном напряжении) | ≤15 мс | |
| Время отпускания (без диода) (при номинальном напряжении) | ≤10 мс | |
| Влажность | 5%~85% относительной влажности | |
| Температура окружающей среды | -40℃~+85℃/+105℃ | |
| Ударопрочность | Функциональный | 98 м/с² |
|
|
Разрушительный | 980 м/с² |
| Устойчивость к вибрации (двойная амплитуда) | 10 Гц~55 Гц 1,5 мм | |
| Масса | примерно×309 | |

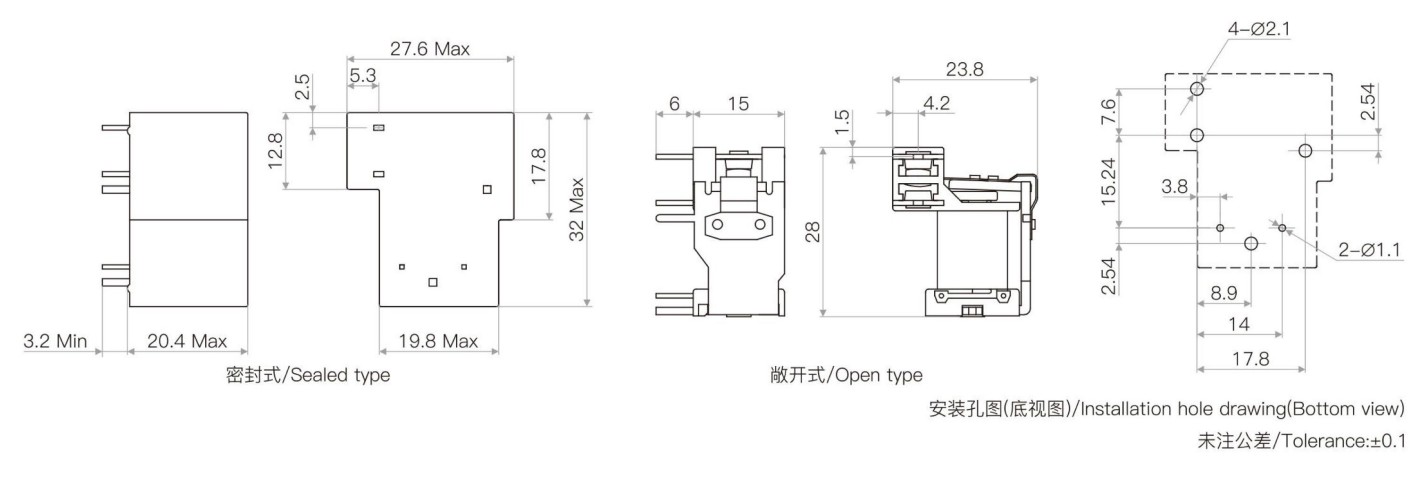

| Строительство | Запечатанный Открытый | |
| Особенность | Миниатюрное реле 50А | Обычное реле |
|---|---|---|
| Размер | Компактный | Больше |
| Потребляемая мощность | Ниже | Выше |
| Пространство печатной платы | Экономит место | Требуется больше |
| Тепловые характеристики | Оптимизированный | Стандартный |
Выбор KEYONG означает сотрудничество с профессиональным производителем и поставщиком реле в Китае, имеющим сильные инженерные и производственные возможности.
●Более 10 лет опыта производства реле.
●12000㎡современное производство.
●Годовой объем производства превышает 80 миллионов реле.
●Полный ассортимент продукции электромагнитных реле.
●Сильные OEM и возможности настройки
●Стабильная глобальная цепочка поставок, охватывающая Северную Америку, Европу, Ближний Восток и Юго-Восточную Азию.
KEYONG RELAY ориентирован на долгосрочное сотрудничество с мировыми дистрибьюторами и OEM-партнерами, обеспечивая стабильное качество и надежную доставку.
Вся продукция KEYONG производится под строгими системами контроля качества и прошла множество международных сертификатов:
● Сертификация UL
●Сертификация TUV
●Сертификация CQC
●Сертификация CE
●Соответствие RoHS
CE
ККК
РоХС
ТУВ
UL
Перед отправкой каждое реле проходит несколько этапов испытаний, включая испытания на электрические характеристики, испытания на долговечность и проверку безопасности.
1. Каково основное применение миниатюрного реле 50 А?
Он в основном используется для сильноточной коммутации в автомобильных системах, промышленной автоматизации и энергетическом оборудовании, где требуются компактные размеры и высокая нагрузочная способность.
2.Можно ли использовать это реле в системах возобновляемой энергии?
Да, он широко используется в новых системах зарядки энергии, солнечных инверторах и устройствах хранения энергии благодаря своим стабильным сильноточным характеристикам.
3. Доступна ли OEM-подстройка от KEYONG?
Да, KEYONG поддерживает OEM и индивидуальные релейные решения, основанные на напряжении, характеристиках катушки и требованиях применения.
4.Как KEYONG обеспечивает качество продукции?
Вся продукция производится в соответствии с системой ISO 9001:2015 и тестируется с помощью автоматизированного контрольного оборудования для обеспечения стабильного качества перед поставкой.
5. Поддерживает ли KEYONG оптовые заказы?
Да, как завод по производству реле в Китае, KEYONG поддерживает оптовые и оптовые заказы, обеспечивая стабильную производственную мощность и гибкие графики поставок.
