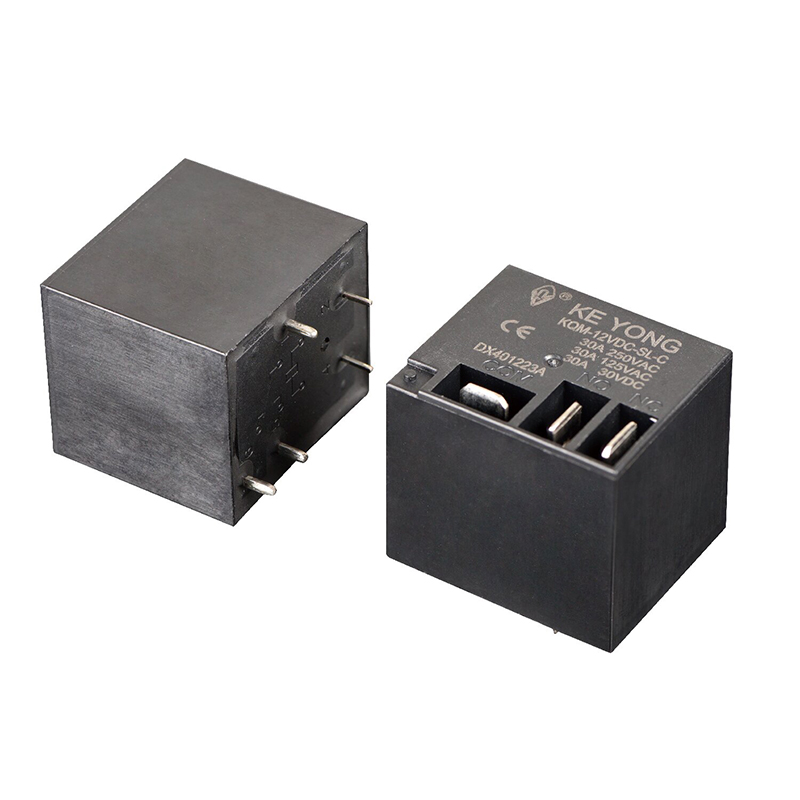

Миниатюрное реле высокой мощности KEYONG для быстроразъемных разъемов и клемм для печатных плат разработано для коммутационных приложений с высокой нагрузкой, требующих компактных размеров, стабильной работы и долгосрочной надежности. Это реле, изготовленное KEYONG, профессиональным китайским производителем и заводом реле с более чем десятилетним опытом производства, предназначено для удовлетворения потребностей производителей бытовой техники, интеграторов промышленных систем управления, поставщиков автомобильной электроники и производителей OEM-оборудования по всему миру.
Являясь надежным поставщиком реле в Китае, KEYONG сочетает в себе прецизионное автоматизированное производство, строгий контроль качества ISO9001 и международные сертификаты, чтобы предоставлять надежные релейные решения для глобальных проектов закупок. Это миниатюрное реле высокой мощности предлагает идеальный баланс компактной конструкции, высокой коммутационной способности и гибких вариантов клемм, что делает его пригодным как для быстрого подключения, так и для монтажа на печатной плате.

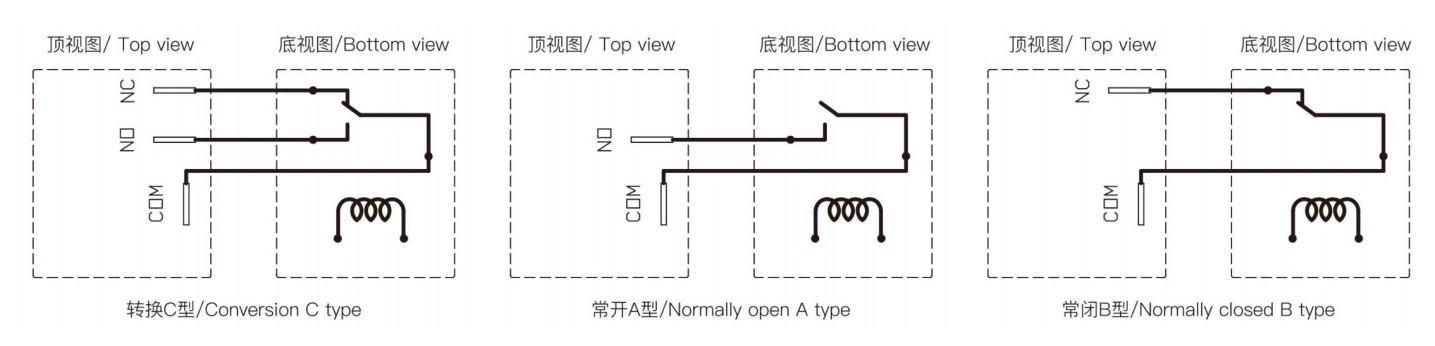

| Контакты | А, Б, С |
| Контактное сопротивление | ≤100 мОм (1 А, 6 В постоянного тока) |
| Контактный материал | Серебряный сплав: AgSnO₂ In₂O₂, AgSnO₂, AgNi. |
| Контактный рейтинг (Res.load) | 20А/30А/50А 250 В переменного тока, 1-1/2 л.с. 240 В переменного тока, 1 л.с. 120 В переменного тока |
| Макс. напряжение переключения | 250 В переменного тока |
| Максимальный ток переключения | 50А |
| Максимальная коммутируемая мощность | 7500ВА |
| Электрическая выносливость (частота: 360 операций в час) | 1×10⁴опс/1×10⁴опс |
| Механическая выносливость (частота: 18000 операций в час) | 1 × 10⁷ операций |
| Потребляемая мощность (Вт) | 0,9 Вт (л) | |||||||
| Номинальное напряжение (В постоянного тока) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Сопротивление катушки (Ом±10%) | 27.7 | 40 | 90 | 160 | 360 | 640 | 1440 | 2560 |
| Напряжение срабатывания (Макс.) | 75% (номинальное напряжение) | |||||||
| Падение напряжения (мин) | 10% (номинальное напряжение) | |||||||
| Максимально допустимое напряжение перегрузки (В постоянного тока) | 130% (номинальное напряжение) | |||||||
| Уровень изоляции | Б/Ж | |
| Сопротивление изоляции | 1000МК(500В постоянного тока) | |
| Диэлектрическая прочность (ток утечки 1 мА) | Между катушкой и контактами | 2000 В переменного тока, 1 мин. |
|
|
Между открытыми контактами | 1500 В переменного тока, 1 мин. |
| Время работы (при номинальном напряжении) | ≤15 мс | |
| Время отпускания (без диода) (при номинальном напряжении) | ≤10 мс | |
| Влажность | 5%~85% относительной влажности | |
| Температура окружающей среды | -40℃~+85℃/+105℃ | |
| Ударопрочность | Функциональный | 98 м/с² |
|
|
Разрушительный | 980 м/с² |
| Устойчивость к вибрации (двойная амплитуда) | 10 Гц~55 Гц 1,5 мм | |
| Масса | Около 34 г | |
| Строительство | Герметичный флюс | |
Миниатюрное реле высокой мощности для быстроразъемных разъемов и клемм для печатных плат обычно используется в:
●Кондиционеры
●Водонагреватели
●Системы управления умным домом.
●Оборудование промышленной автоматизации
●Модули управления связью
●Системы распределения электроэнергии
●Устройства контроля безопасности.
●Зарядное и накопительное оборудование.
Компактность и гибкие методы установки делают его отличным выбором для современных электронных сборок, требующих компоновки печатных плат с высокой плотностью размещения.
1. Подходит ли это реле для сильноточных коммутационных приложений?
Да. Миниатюрное реле высокой мощности KEYONG для быстроразъемных разъемов и клемм для печатных плат разработано для стабильной коммутационной работы при высоких нагрузках при сохранении компактных размеров. Он подходит для требовательных коммутационных сред, таких как платы управления устройствами и промышленные модули.
2. Может ли он поддерживать установку как печатной платы, так и внешней проводки?
Да. Это реле имеет конфигурации разъемов для быстрого подключения и печатной платы, что обеспечивает гибкую установку для различных конструкций оборудования. Это снижает затраты на модернизацию для OEM-клиентов.
3.Как KEYONG обеспечивает согласованность продукции?
Как опытный китайский производитель реле, KEYONG использует автоматизированные системы намотки, сборки, пайки, настройки параметров и промышленного визуального контроля, чтобы гарантировать стабильное качество продукции. Каждая партия проходит тщательную проверку перед отправкой.
4.Доступны ли услуги по настройке?
Да. Как профессиональный китайский поставщик и завод по производству реле, KEYONG поддерживает индивидуальные напряжения катушек, конструкции клемм, материалы контактов и требования к брендингу для проектов OEM и ODM.
5.Какие сертификаты имеет это реле?
Продукция производится в соответствии со стандартами качества ISO9001 и соответствует множеству международных сертификатов, включая UL, TUV, CQC, CE и RoHS, что обеспечивает соответствие требованиям международного рынка.
КЕЙОНГ поддерживает:
●Производство OEM-реле
●Индивидуальные терминальные решения
●Поддержка выборочного тестирования
●Техническая помощь в подборе
●Быстрое планирование производства
●Глобальный экспортный сервис.
Если вы ищете надежного китайского производителя миниатюрных реле высокой мощности для быстрого подключения и клемм для печатных плат, KEYONG предоставляет профессиональную техническую поддержку, стабильную производственную мощность и оперативное обслуживание для долгосрочного сотрудничества.
