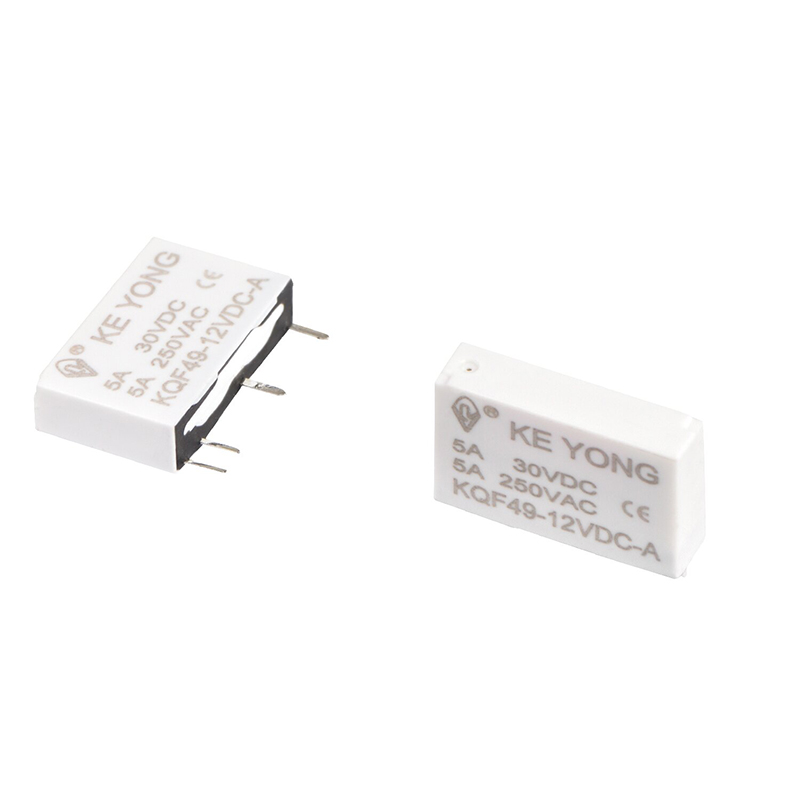

НИНБО КЕЙОНГ ЦЖИНШЭН ЭЛЕКТРИЧЕСКИЙ ПРИБОР CO., LTD. поставляет сверхминиатюрное силовое реле для печатной платы KQF49 (49F) на 5 А, которое отличается компактными размерами, коммутационной способностью 5 А, диэлектрической прочностью 3 кВ, изоляцией класса F и низким энергопотреблением катушки 0,2 Вт для стабильной и энергоэффективной работы. Разработанный для монтажа на печатной плате и соответствующий стандартам IEC 61131-2 и RoHS, он широко используется в бытовой технике, системах автоматизации, телекоммуникационном оборудовании, приборах и устройствах дистанционного управления, требующих надежного электрического управления и долгосрочной стабильности работы.
Стабильное переключение снижает риск отказа оборудования
В практических приложениях отказ реле часто происходит из-за нестабильной работы контактов в условиях непрерывного переключения. KEYONG использует высококачественные контактные материалы и точные процессы сборки, чтобы улучшить согласованность переключения и уменьшить искрение во время работы.
Это помогает клиентам:
●Сокращение времени простоя оборудования
●Повысить надежность продукта
●Снижение затрат на послепродажное обслуживание.
●Продлите общий срок службы электронных систем.
Для производителей бытовой техники или оборудования интеллектуального управления надежность реле особенно важна для долгосрочной работы на рынке.
Компактный размер помогает сэкономить место на печатной плате
Современные электронные продукты продолжают двигаться в сторону компактных и интегрированных конструкций. Негабаритные компоненты усложняют компоновку печатной платы и ограничивают оптимизацию внутренней структуры.
Сверхминиатюрное силовое реле для печатных плат 5A имеет компактную низкопрофильную конструкцию, подходящую для монтажа на печатных платах с высокой плотностью размещения. Это позволяет инженерам оптимизировать компоновку платы, сохраняя при этом стабильные характеристики электрического управления.
Это делает его подходящим для:
●Умные переключатели
●Модули управления
●Продукты безопасности
●Коммуникационное оборудование
●Интеллектуальная бытовая техника
●Компактные системы автоматизации
Низкое энергопотребление поддерживает энергоэффективный дизайн
Выделение тепла и чрезмерное энергопотребление могут повлиять на стабильность чувствительных электронных схем.
Оптимизированная структура катушки реле KEYONG 5A помогает снизить потребление энергии во время работы, одновременно улучшая термическую стабильность внутри оборудования. Это особенно ценно для продуктов, требующих длительного времени работы или постоянного режима ожидания.
Да. KEYONG предоставляет OEM и индивидуальные релейные решения в соответствии с различными требованиями клиентов, в том числе:
● Настройка напряжения катушки.
●Регулировка конфигурации терминала
●Соответствие гнезда реле
●Поддержка жгута проводов
●Индивидуальная маркировка и упаковка.
Это помогает клиентам улучшить совместимость продуктов и эффективность цепочки поставок.
| Контакты | 1А |
| Контактное сопротивление | ≤100 мОм (1 А, 6 В постоянного тока) ≤50 мОм (1 А, 6 В постоянного тока) |
| Контактный материал | AgSnO₂, AgNi |
| Контактный рейтинг (Res.load) | 5А 250 В переменного тока/30 В постоянного тока |
| Макс. напряжение переключения | 250 В переменного тока/125 В постоянного тока (при 0,3 А) |
| Максимальный ток переключения | 5А |
| Максимальная коммутируемая мощность | 1250 ВА/150 Вт |
| Минимальная нагрузка | 5 В постоянного тока 10 мА 5 В постоянного тока 1 мА |
| Механическая выносливость | 2 × 10⁷ операций |
| Электрическая выносливость | 1×10⁵ операций (AgNi, 3A 250 В переменного тока/30 В постоянного тока, 85°C, 1 с 9 с) 5×10⁴ps (AgNi, 5A 250 В переменного тока/30 В постоянного тока, 1 с 9 с) |
| Номинальное напряжение (В постоянного тока) | 5 | 6 | 9 | 12 | 18 | 24 |
| Напряжение действия (В постоянного тока) | ≤3,50 | ≤4,20 | ≤6,30 | ≤8,40 | ≤12,6 | ≤16,8 |
| Напряжение выпуска (В постоянного тока) | ≥0,25 | ≥0,30 | ≥0,45 | ≥0,60 | ≥0,90 | ≥1,20 |
| Максимальное напряжение (В постоянного тока) | 6.0 | 7.2 | 10.8 | 14.4 | 21.6 | 28.8 |
| Сопротивление катушки(2) | 208x(1±10%) | 300x(1±10%) | 675x(1±10%) | 1200x(1±10%) | 2700x(1±15%) | 3200x(1±15%) |
| Уровень изоляции | Б/Ж | |
| Сопротивление изоляции | 100 МОм (500 В постоянного тока) | |
| Диэлектрическая прочность (ток утечки 1 мА) | Между катушкой и контактами | 3000 В переменного тока, 1 мин. |
|
|
Между открытыми контактами | 1000 В переменного тока, 1 мин. |
| Время работы (при номинальном напряжении) | ≤10 мс | |
| Время отпускания (без диода) (при номинальном напряжении) | ≤5 мс | |
| Влажность | 5% относительной влажности ~ 85% относительной влажности | |
| Температура окружающей среды | -40°К~85℃ | |
| Ударопрочность | Функциональный | 98 м/с² |
|
|
Разрушительный | 980 м/с² |
| Устойчивость к вибрации (двойная амплитуда) | 10 Гц~55 Гц 1,5 мм | |
| Масса | Около 3 г | |
| Строительство | Запечатанный | |
| Тип упаковки | окончание печатной платы | |
| Перенапряжение (между катушкой и контактами) | 6кВ(1,2/50мкс) | |
Сверхминиатюрное силовое реле KEYONG для печатных плат 5А широко используется в различных отраслях промышленности и электрических системах, в том числе:
●Бытовая техника
●Системы умного дома.
●Оборудование безопасности и наблюдения.
●Устройства связи
●Управление промышленной автоматизацией
●Интеллектуальные модули питания
●Платы управления печатной платой
●Офисное оборудование для автоматизации
●Интеллектуальные электронные продукты
Как профессиональный поставщик реле, KEYONG работает с клиентами в Северной Америке, Европе, Юго-Восточной Азии и на Ближнем Востоке, предоставляя стабильные релейные решения для различных требований рынка.
1. Почему стоит выбрать сверхминиатюрное реле на печатной плате вместо стандартного реле?
Сверхминиатюрные реле для печатных плат экономят место для установки и больше подходят для компактных электронных устройств и интеллектуальных систем управления, требующих компоновки печатных плат с высокой плотностью размещения.
2.Подходит ли реле 5А для бытовой техники?
Да. Он широко используется в бытовой технике, интеллектуальных переключателях и системах управления, требующих стабильной производительности переключения при низкой и средней мощности.
3.Как KEYONG обеспечивает стабильное качество продукции?
KEYONG использует автоматизированные производственные линии, прецизионное контрольное оборудование и строгие процедуры управления качеством ISO9001 для поддержания стабильного качества продукции.
4. Можно ли поддерживать индивидуальное напряжение катушки?
Да. В соответствии с требованиями применения доступны различные варианты напряжения катушки и индивидуальные характеристики.
5. На какие рынки экспортируется компания KEYONG?
KEYONG экспортирует релейную продукцию в Северную Америку, Южную Америку, Западную Европу, Юго-Восточную Азию и на Ближний Восток, обслуживая OEM-производителей и промышленных клиентов по всему миру.
6. Подходит ли реле для условий непрерывной работы?
Да. Реле спроектировано для стабильной работы в условиях непрерывного переключения, обычно встречающихся в интеллектуальных устройствах, промышленных системах управления и коммуникационном оборудовании.
Правильное согласование нагрузки и правильная разводка печатной платы могут еще больше увеличить срок службы реле и повысить стабильность работы.
KEYONG ориентируется на долгосрочное сотрудничество благодаря надежному качеству, стабильным производственным возможностям и профессиональной технической поддержке. Независимо от того, ищете ли вы реле для бытовой техники, промышленной автоматизации, интеллектуальных систем управления или коммуникационного оборудования, сверхминиатюрное силовое реле KEYONG PCB 5A обеспечивает надежное решение для современных электронных приложений.
