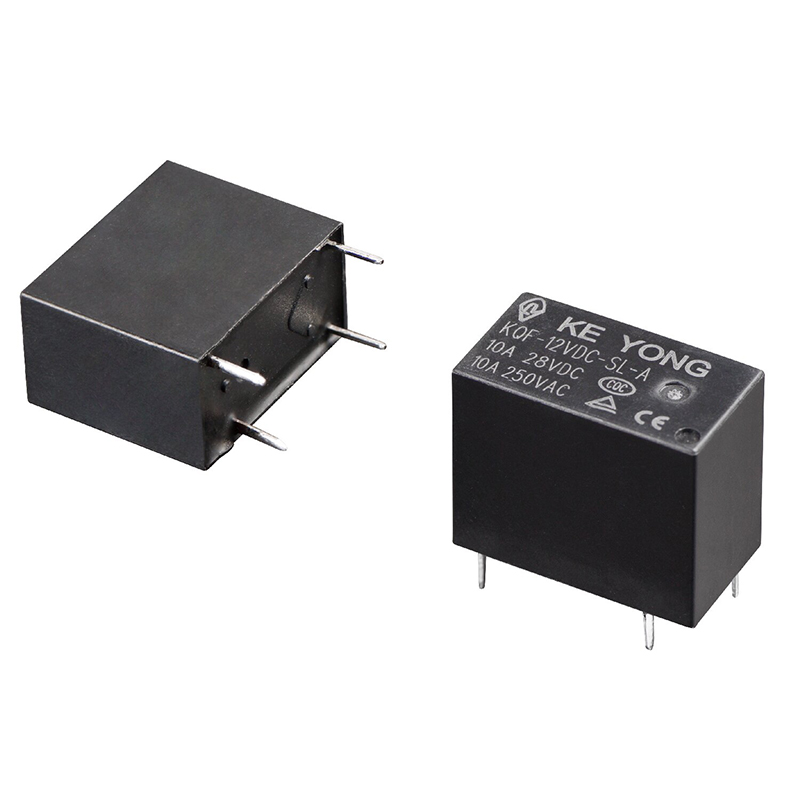

Миниатюрное реле для печатной платы KQF (32F) 5А/250В переменного тока от NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD. — компактное и надежное релейное решение, предназначенное для промышленных систем управления, климатического оборудования, устройств «умного дома», систем безопасности, источников питания и бытовой техники. Обладая стабильными характеристиками переключения и усиленной изоляцией, он подходит для печатных плат высокой плотности, требующих долговременной надежности и электробезопасности.
●Поддерживает коммутационные токи 5 А, 10 А, 16 А и 20 А.

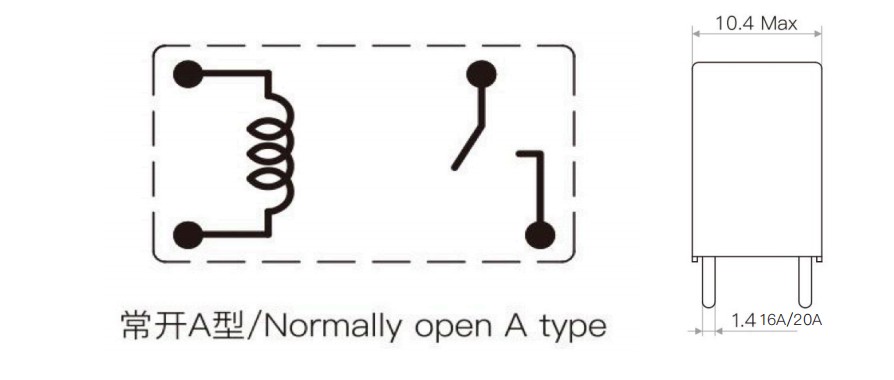

●Конфигурация контактов SPST-NO (1 форма A).
● Диэлектрическая прочность 4 кВ между катушкой и контактами для повышения безопасности изоляции.
● Варианты с низким энергопотреблением катушки: 200 мВт и 450 мВт.

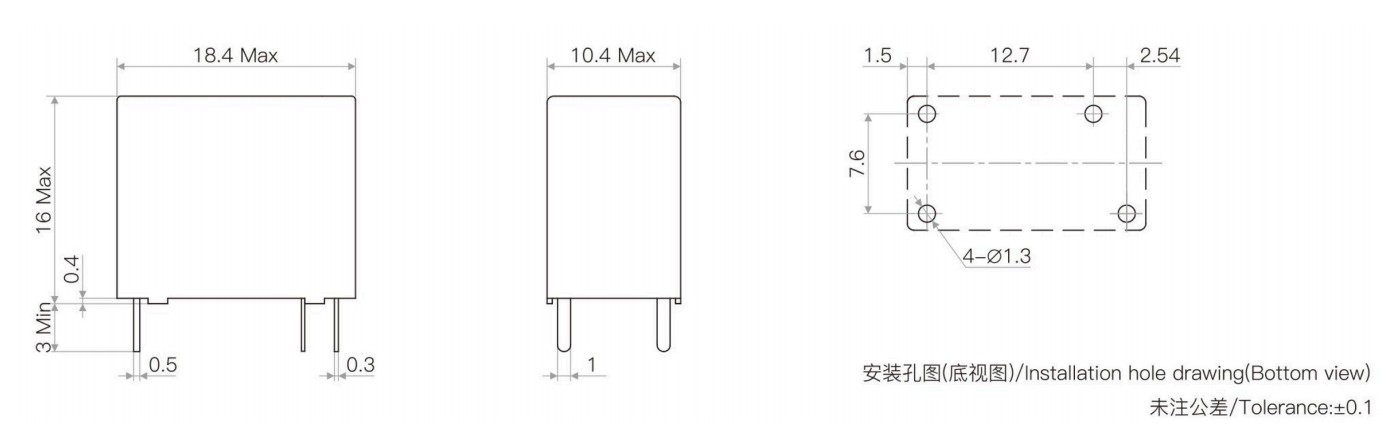

●Компактная сверхминиатюрная конструкция для компактной компоновки печатной платы.
●Стандартная конструкция клемм для печатной платы для легкой установки и замены.
●Доступны модели с пластиковым уплотнением и флюсом.
●Соответствие RoHS мировым экологическим стандартам.
●Помогает снизить выделение тепла и потребление энергии.
●Подходит для компактных электронных плат управления.
●Стабильная производительность переключения в условиях непрерывной работы.
●Простая интеграция в системы автоматизации и бытовой техники.
●Надежная работа и длительный срок службы.
| Контакты | A |
| Контактное сопротивление | ≤50 мК |
| Контактный материал | Серебряный сплав: AgSnO₂In₂O₃, AgSnO₂, AgNi. |
| Контактный рейтинг (Res.load) | 5А/10А 250 В переменного тока, 10А 125 В переменного тока/30 В постоянного тока, 16 А 250 В переменного тока |
| Макс. напряжение переключения | 250 В переменного тока/30 В постоянного тока |
| Максимальный ток переключения | 20А |
| Максимальная коммутируемая мощность | 2500 ВА/300 Вт |
| Электрическая износостойкость (частота: 360 операций в час) | 1×10⁴опс/1×10⁴опс |
| Механическая износостойкость (частота: 18000 операций в час) | 1 × 10⁷ операций |
| Потребляемая мощность (Вт) | 0,45 Вт (л) | 0,2 Вт (В) | ||||||||||||
| Номинальное напряжение (В постоянного тока) | 03 | 05 | 06 | 09 | 12 | 18 | 24 | 03 | 05 | 06 | 09 | 12 | 18 | 24 |
| Сопротивление катушки (Ом±10%) | 20 | 55.5 | 80 | 180 | 320 | 720 | 1280 | 45 | 125 | 180 | 405 | 720 | 1620 | 2880 |
| Напряжение срабатывания (Макс.) | 75% (номинальное напряжение) | |||||||||||||
| Падение напряжения (мин. | 5% (номинальное напряжение) | |||||||||||||
| Максимально допустимое напряжение перегрузки (В постоянного тока) | 130% (номинальное напряжение) | |||||||||||||
| Уровень изоляции | Б/Ж | |
| Сопротивление изоляции | 1000 МОм (500 В постоянного тока) | |
| Диэлектрическая прочность (ток утечки 1 мА) | Между катушкой и контактами | 4000 В переменного тока, 1 мин. |
| Между открытыми контактами | 1000 В переменного тока, 1 мин. | |
| Время работы (при номинальном напряжении) | ≤8 мс | |
| Время отпускания (без диода) (при номинальном напряжении) | ≤5 мс | |
| Влажность | 5%~85% относительной влажности | |
| Температура окружающей среды | -40℃~+85℃/+105℃ | |
| Ударопрочность | Функциональный | 294 м/с² |
| Разрушительный | 980 м/с² | |
| Устойчивость к вибрации (двойная амплитуда) | 10 Гц~55 Гц 1,5 мм | |
| Масса | Приблизительно 4,6 г | |
| Строительство | Герметичный флюс | |
Миниатюрное реле для печатной платы KQF (32F) 5 А/250 В переменного тока предназначено для надежного управления коммутацией в компактных электронных системах и печатных платах с высокой плотностью размещения. Благодаря стабильным электрическим характеристикам, низкому энергопотреблению и усиленной изоляции он широко используется в различных отраслях промышленности и в интеллектуальном оборудовании управления.
Он широко используется в системах умного дома, контроллерах HVAC, бытовой технике, оборудовании промышленной автоматизации, системах безопасности, устройствах связи и панелях управления электропитанием. Его компактный размер и стабильные коммутационные характеристики делают его подходящим для применения на печатных платах с ограниченным пространством.
1. Поддерживает ли реле монтаж на печатной плате высокой плотности?
Да. Компактная сверхминиатюрная конструкция предназначена для размещения печатных плат с высокой плотностью размещения и помогает сэкономить место для установки внутри электронного оборудования, сохраняя при этом надежные электрические характеристики.
2. В чем преимущество диэлектрической прочности 4 кВ?
Диэлектрическая прочность 4 кВ между катушкой и контактами улучшает изоляционные характеристики и электробезопасность. Это помогает снизить риск электрических помех, коротких замыканий и пробоя изоляции в сложных условиях эксплуатации.
3. Подходит ли это реле для длительной непрерывной работы?
Да. Реле изготовлено из прочных материалов контактов и имеет надежную внутреннюю структуру, обеспечивающую постоянную производительность переключения при длительной эксплуатации и частых переключениях.
4.Доступны ли герметичные версии?
Да. Доступны как герметичные, так и флюсовые типы для поддержки различных процессов сборки и производства печатных плат.
5. Соответствует ли реле международным стандартам?
Да. Продукт соответствует требованиям RoHS и производится в соответствии со строгими процедурами управления качеством в соответствии с международными требованиями по охране окружающей среды и безопасности.
6. Что следует учитывать клиентам перед выбором реле для печатной платы?
Клиенты должны подтвердить:
●Номинальный ток нагрузки
●Напряжение катушки
●Место для установки печатной платы
●Частота переключения
●Рабочая среда
●Требования к изоляции
Выбор правильной спецификации реле помогает повысить надежность и срок службы оборудования.
