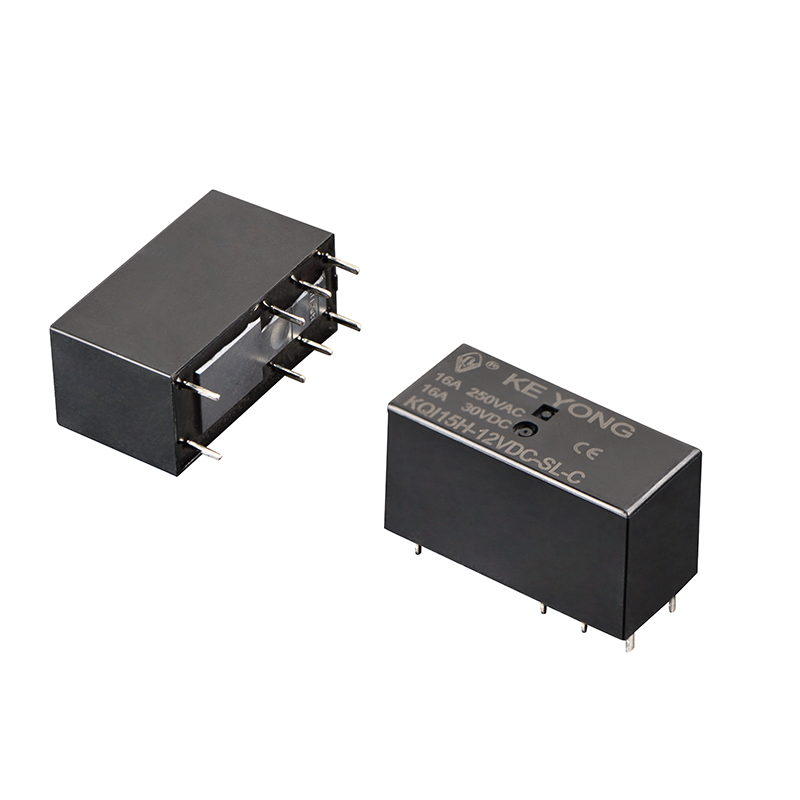

НИНБО КЕЙОНГ ЦЖИНШЭН ЭЛЕКТРИЧЕСКИЙ ПРИБОР CO., LTD. поставляет миниатюрное реле высокой мощности KQI15H (115FH) на 16 А, 20 А, отличающееся диэлектрической прочностью 5 кВ, компактными размерами и длиной пути утечки 10 мм для надежного переключения при высоких нагрузках. Разработанный для монтажа на печатной плате высокой плотности, он широко используется в кондиционерах, торговых автоматах, копировальных аппаратах, телевизорах с дистанционным управлением и другом домашнем или коммерческом электрическом оборудовании, требующем стабильного и безопасного управления питанием.
Выбирайте в зависимости от тока нагрузки
Для стандартной бытовой техники и систем управления средней нагрузки обычно достаточно реле на 16 А. Для оборудования с более высоким пусковым током или длительной работой с большими нагрузками рекомендуется использовать реле на 20 А для повышения стабильности и долговечности.
Подтвердите требования к напряжению катушки
Разным системам требуются разные напряжения катушки, например 5 В, 12 В, 24 В или 48 В постоянного тока. Выбор правильной спецификации катушки помогает обеспечить надежную работу реле и защищает цепь управления.
Учитывайте среду установки
Для применений, связанных с вибрацией, колебаниями температуры или длительными рабочими циклами, выбор реле со стабильными материалами контактов и высокими изоляционными характеристиками важен для долгосрочной надежности.
Оцените пространство и структуру печатной платы
Миниатюрный дизайн помогает уменьшить занимаемое на печатной плате пространство, сохраняя при этом возможность переключения высокого тока, что делает его пригодным для компактных электронных продуктов и интеллектуальных модулей управления.
Высокая коммутационная способность
Реле, предназначенное для коммутации нагрузки с током 16 А и 20 А, обеспечивает стабильные электрические характеристики в условиях непрерывной работы. Подходит для мощного оборудования, требующего надежного регулирования тока и долговечной работы контактов.
Компактная миниатюрная структура
Миниатюрная структура реле на печатной плате помогает оптимизировать пространство для установки внутри электронных устройств, сохраняя при этом отличную изоляцию и надежность переключения. Это идеальный выбор для компактных электрических систем и интеллектуальных модулей управления.
Стабильная контактная производительность
Высококачественные материалы контактов улучшают проводимость и устойчивость к дуге, уменьшая износ контактов при частых переключениях и помогая продлить срок службы реле.
Низкое энергопотребление катушки
Оптимизированная конструкция катушки снижает потребление энергии и выделение тепла во время работы, поддерживает энергоэффективные электронные системы и повышает общую стабильность оборудования.
Отличная электробезопасность
Реле изготовлено в соответствии со строгими стандартами качества и протестировано с использованием современного контрольного оборудования, чтобы гарантировать надежные характеристики изоляции и эксплуатационную безопасность в сложных условиях эксплуатации.

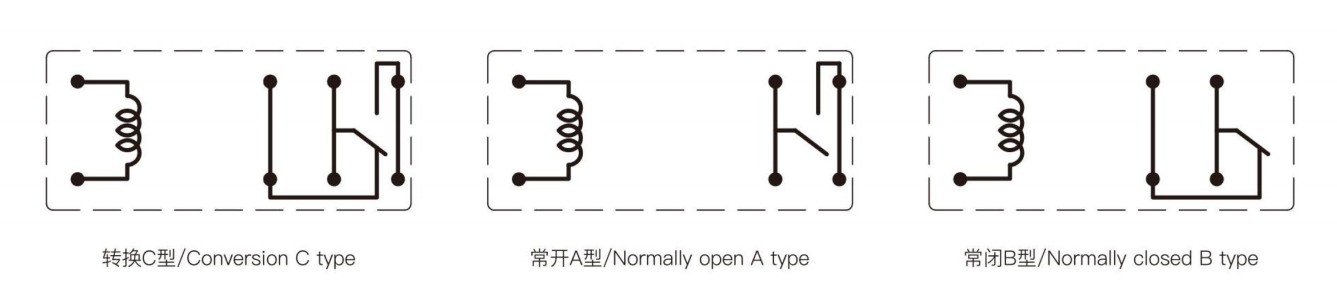

| Контакты | А, Б, С |
| Контактное сопротивление | ≤100 мОм |
| Контактный материал | Серебряный союзник: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Контактный рейтинг (Res.load) | 16 А 250 В переменного тока/16 А 30 В постоянного тока |
| Макс. напряжение переключения | 440 В переменного тока/125 В постоянного тока |
| Максимальный ток переключения | 16А |
| Максимальная коммутируемая мощность | 4000ВА |
| Электрическая выносливость (частота: 360 операций в час) | 1×10⁴опс/1×10⁴опс |
| Электрическая выносливость (частота: 18000 операций в час) | 1 × 10⁷ операций |
| Потребляемая мощность (Вт) | 0,4 Вт (л) | |||||||
| Номинальное напряжение (В постоянного тока) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Сопротивление катушки (Ом±10%) | 62 | 90 | 202 | 360 | 810 | 1440 | 3240 | 5760 |
| Напряжение срабатывания (Макс.) | 70% (номинальное напряжение) | |||||||
| Падение напряжения (мин) | 10% (номинальное напряжение) | |||||||
| Максимально допустимое напряжение перегрузки (В постоянного тока) | 150% (номинальное напряжение) | |||||||
| Уровень изоляции | Б/Ж | |
| Сопротивление изоляции | 1000МК(500В постоянного тока) | |
| Диэлектрическая прочность (ток утечки 1 мА) | Между катушкой и контактами | 5000 В переменного тока, 1 мин. |
|
|
Между открытыми контактами | 1000 В переменного тока, 1 мин. |
| Время работы (при номинальном напряжении) | ≤15 мс | |
| Время отпускания (без диода) (при номинальном напряжении) | ≤8 мс | |
| Влажность | 5%~85% относительной влажности | |
| Температура окружающей среды | -40℃~+85℃ | |
| Ударопрочность | Функциональный | 98 м/с² |
|
|
Разрушительный | 980 м/с² |
| Устойчивость к вибрации | 10 Гц~150 Гц | |
| Масса | Около 15 г | |
| Строительство | Герметичный флюс | |
Миниатюрное реле высокой мощности KEYONG 16A 20A широко используется в различных отраслях промышленности и системах электрического управления, в том числе:
●Бытовая техника
●Системы умного дома.
●Оборудование промышленной автоматизации
●Устройства связи
●Системы зарядки и хранения возобновляемой энергии.
●Системы безопасности и наблюдения.
●Автомобильная электроника
●Интеллектуальные системы управления.
●Оборудование управления питанием
●Платы управления печатной платой
Как опытный завод по производству реле в Китае, KEYONG тесно сотрудничает с клиентами из Северной Америки, Европы, Юго-Восточной Азии, Ближнего Востока и Южной Америки, предоставляя релейные решения для различных промышленных сред.
1. В чем разница между реле 16А и реле 20А?
Основное отличие – коммутируемый ток. Реле на 20 А может выдерживать более высокий ток нагрузки и больше подходит для оборудования с тяжелыми электрическими нагрузками или высокими требованиями к пусковому току.
2.Можно ли использовать это миниатюрное силовое реле для монтажа на печатной плате?
Да. Реле предназначено для монтажа на печатной плате и подходит для компактных электрических систем управления и средств автоматизации.
3. Поддерживает ли KEYONG настройку OEM?
Да. KEYONG предоставляет OEM и индивидуальные релейные решения на основе спецификаций заказчика, включая напряжение катушки, конфигурацию клемм и требования применения.
4.Как KEYONG обеспечивает качество реле?
KEYONG следует строгим процедурам управления качеством ISO9001 и использует современное автоматизированное производственное и испытательное оборудование. Вся продукция проходит комплексную проверку и соответствует международным стандартам сертификации, таким как UL, TUV, CE, RoHS и CQC.
Завод профессиональных реле в Китае
Компания Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd. была основана в 2012 году и превратилась в крупного производителя реле с годовой производственной мощностью, превышающей 80 миллионов штук. Завод занимает площадь 12 000 квадратных метров и оснащен множеством автоматизированных производственных и испытательных линий.
Современное производственное оборудование
KEYONG использует интеллектуальные производственные системы, в том числе:
●Автоматы для сборки
●Машины промышленного визуального контроля
●Намоточное и паяльное оборудование
●Автоматические испытательные машины
●Клепальные и инспекционные системы.
●Оборудование для ультразвуковой очистки.
●Машины для настройки параметров
Эти передовые возможности помогают обеспечить единообразие продукции и эффективность производства для каждого миниатюрного силового реле.
Строгая система контроля качества
Качество продукции остается основным приоритетом на протяжении каждого производственного процесса. Перед поставкой каждое реле проходит комплексное тестирование и проверку.
Наша продукция соответствует международным стандартам и сертификатам, включая:
● Сертификация UL
●Сертификация TUV
●Сертификация CQC
●Сертификация CE
●Соответствие RoHS
●ISO9001:2015 Система управления качеством.
Поддержка OEM и индивидуальных реле
Как профессиональный поставщик реле, KEYONG поддерживает OEM и индивидуальные релейные решения в соответствии с требованиями заказчика, в том числе:
● Настройка напряжения катушки.
●Корректировка конструкции терминала
●Соответствие жгута проводов и разъемов.
●Выбор реле в зависимости от приложения.
●Техническая поддержка интеграции печатных плат.
