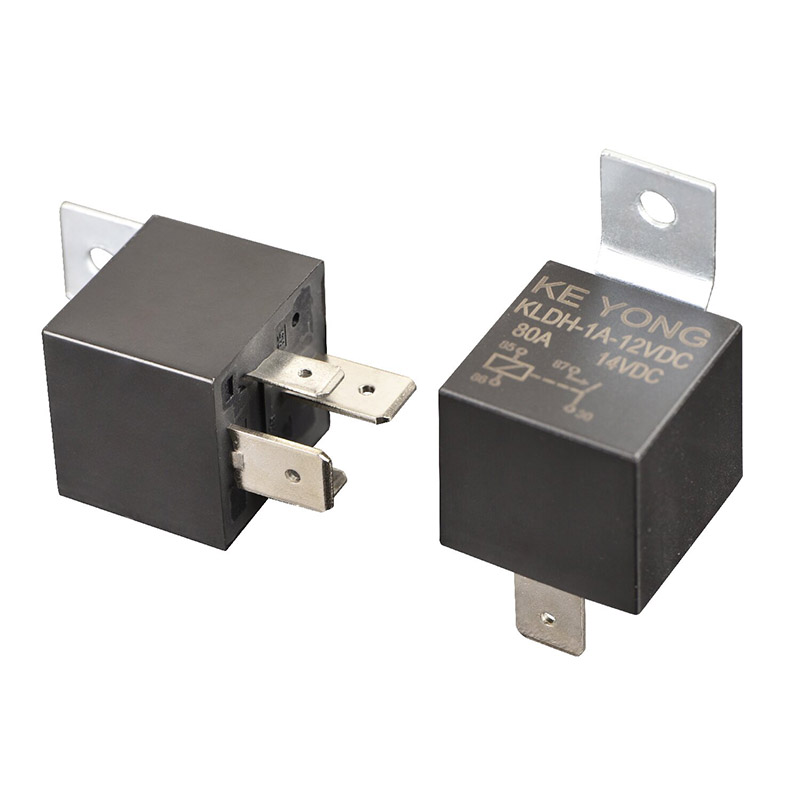

НИНБО КЕЙОНГ ЦЖИНШЭН ЭЛЕКТРИЧЕСКИЙ ПРИБОР CO., LTD. представляет стандартное автомобильное реле высокого тока с клеммой ISO KLDH (V7), электромеханическое коммутационное решение для тяжелых условий эксплуатации, предназначенное для автомобильных и промышленных энергосистем с высокой нагрузкой, требующих стабильной способности выдерживать ток 100 А.
Являясь профессиональным производителем и поставщиком автомобильных реле в Китае, компания KEYONG разрабатывает эту модель, чтобы обеспечить долгосрочную надежность, безопасность и гибкие возможности проектирования схем для OEM-производителей и промышленных покупателей.
Сильноточное автомобильное реле KLDH (V7) со стандартным разъемом ISO имеет значительные преимущества в производительности:
●Высокая коммутационная способность до 100 А для тяжелых условий эксплуатации.

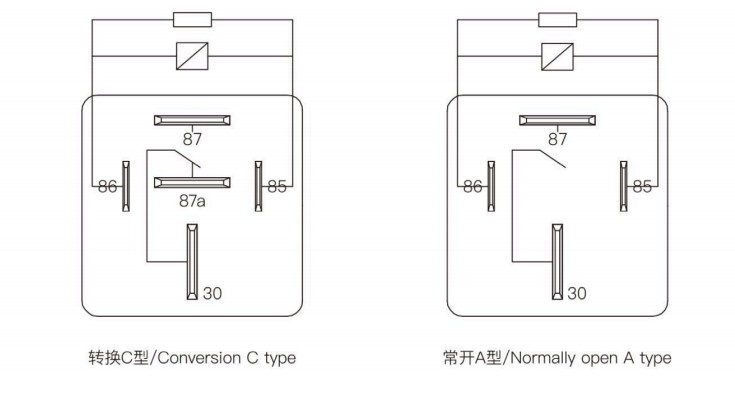

●Гибкие конфигурации контактов: 1 форма A / 1 форма B / 1 форма C.
●Широкий диапазон рабочих температур: от -40°C до 125°C для суровых условий эксплуатации.
●Встроенные противовыбросовые магниты для эффективного гашения дуги и защиты контактов.
●Доступны в пыленепроницаемых и пластиковых герметичных корпусах с защитой от флюса.
●Низкое энергопотребление катушки, что обеспечивает энергоэффективную конструкцию системы.
● Варианты напряжения катушки: 12 В постоянного тока и 24 В постоянного тока.
● Версия повышенной безопасности с зазором между контактами > 0,8 мм (модель 24 В).
●Несколько способов установки: вставные клеммы, монтаж на печатную плату и совместимость с быстрым подключением.
●Стандартная конструкция терминала ISO для универсальной автомобильной совместимости.
● Возможность переключения высокого тока для требовательных электрических нагрузок.
●Стабильная производительность в условиях вибрации, нагрева и длительной эксплуатации.
●Низкое энергопотребление катушки для повышения энергоэффективности.
●Высокая надежность контактов и длительный электрический срок службы.
●Доступно несколько конфигураций для различных систем автомобиля.
●Предназначен для легкой установки и замены плагина.
Как профессиональный поставщик автомобильных реле из Китая, KEYONG гарантирует, что каждое реле производится под строгими системами контроля качества, чтобы гарантировать стабильную работу в реальных приложениях.
Стандартное автомобильное реле с клеммой ISO предназначено для удовлетворения эксплуатационных требований сложных автомобильных цепей. Он поддерживает стабильную производительность переключения в системах, требующих высокой нагрузочной способности, таких как управление двигателем, системы освещения и модули распределения питания.
К основным инженерным преимуществам относятся:
●Надежное переключение сильноточных цепей в автомобильных цепях.
●Постоянная стабильность электрического контакта в условиях нагрузки.
●Устойчивость к тепловым нагрузкам и механической вибрации.
●Оптимизированная структура катушки для эффективного реагирования на активацию.
Каждое реле, изготовленное на передовом производственном предприятии KEYONG в Нинбо, тестируется с помощью автоматизированных систем контроля, чтобы гарантировать точность и долговечность.
| Контакты | 1/2А, 1/2Б 1/2С |
| Падение напряжения (при 10А) | ≤200 мВ |
| Контактный материал | Серебряный сплав: AgSnO₂ In₂O₃, AgSnO₂, AgNi. |
| Рейтинг контактов | 30А/40А/60А 14В постоянного тока |
| Макс. напряжение переключения | См. «Кривую предельной нагрузки». |
| Максимальный ток переключения | 60А (резистивный 14 В постоянного тока) |
| Минимальная контактная нагрузка | 1А 6В постоянного тока |
| Электрическая выносливость (частота: 900 операций/ч) | 1×10⁵опс |
| Механическая выносливость (частота: 18000 операций в час) | 1 × 10⁷ операций |
| Потребляемая мощность (Вт) | 1,6 Вт | 1,8 Вт | 1,6 Вт | 1,8 Вт | 1,8 Вт | 2,0 Вт |
| Номинальное напряжение (В постоянного тока) | 12 | 12 | 24 | 24 | 24 | 24 |
| Сопротивление катушки (Q±10%) | 90 | 90 | 360 | 360 | 320 | 320 |
| Параллельное сопротивление (Ом) |
|
680 |
|
2700 |
|
2700 |
| Напряжение срабатывания (Макс.) | 65% (номинальное напряжение) | |||||
| Падение напряжения (мин) | 10% (номинальное напряжение) | |||||
| Максимально допустимое напряжение перегрузки (В постоянного тока) | 150% (номинальное напряжение) | |||||
| уровень изоляции | Класс B/Класс F | |
| сопротивление изоляции | 100 МОм (500 В постоянного тока) | |
| Диэлектрическая прочность (ток утечки 1 мА) | Диэлектрическая прочность (между катушкой и контактами) | 500 В переменного тока минута |
| Диэлектрическая прочность (между открытыми контактами) | 500 В переменного тока минута | |
| Время работы (при номинальном напряжении) | ≤10 мс | |
| Время отпускания (без диода) (при номинальном напряжении) | ≤10 мс | |
| Влажность | 5%~85% относительной влажности | |
| Температура окружающей среды | -40℃~+125℃ | |
| Устойчивость к вибрации | 5 Гц~22,3 Гц 10 мм Двойная амплитуда | |
| 22,3–500 Гц 98 м/с² | ||
| Ударопрочность | 294 м/с² | |
| Масса | Около 36 г | |
| Строительство | Пыленепроницаемый | |
Сильноточное автомобильное реле со стандартным терминалом ISO широко применяется во многих отраслях и системах, в том числе:
●Автомобильное освещение и системы фар.
●Системы управления двигателем и топливный насос.
●Электрические вентиляторы охлаждения и системы HVAC.
●Системы зарядки и хранения возобновляемой энергии.
●Оборудование управления промышленной автоматизацией.
●Системы безопасности и наблюдения.
●Бытовые электроприборы
Благодаря высокой адаптируемости реле KEYONG служат как традиционным производителям автомобилей, так и развивающимся новым энергетическим отраслям.
1. Для чего используется стандартное автомобильное реле с терминалом ISO?
Он используется для управления сильноточными цепями в транспортных средствах и электрических системах, включая освещение, управление двигателем и распределение электроэнергии.
2. Почему стоит выбрать конструкцию релейного терминала ISO?
Конструкция терминала ISO обеспечивает универсальную совместимость, простоту установки и стабильное соединение со стандартными автомобильными розетками.
3. Можно ли использовать это реле в новых энергосистемах?
Да, он широко используется в системах зарядки и хранения возобновляемой энергии благодаря своей высокой стабильности тока и надежности.
4. В каких отраслях используются автомобильные реле KEYONG?
Они используются в автомобильной электронике, промышленной автоматизации, бытовой технике, коммуникационном оборудовании и системах безопасности.
