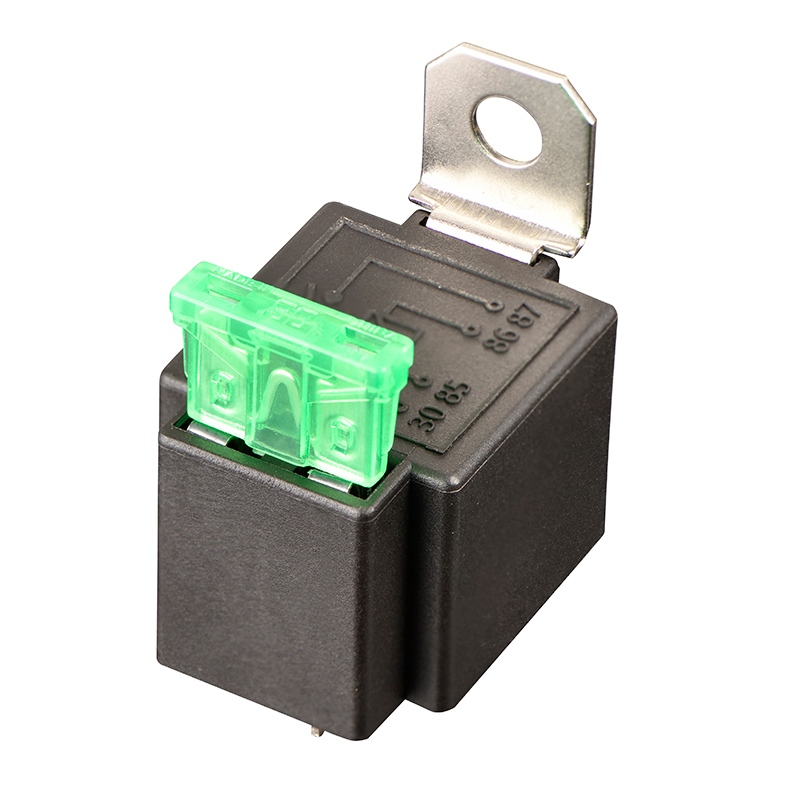

НИНБО КЕЙОНГ ЦЖИНШЭН ЭЛЕКТРИЧЕСКИЙ ПРИБОР CO., LTD. представляет автомобильное реле KLD (V4) Fuse Design, компактное сильноточное реле, предназначенное для коммутации 30–60 А в автомобильных и промышленных системах.
Он широко используется в автомобильном освещении, силовых цепях, аксессуарах для ламп и системах управления для тяжелых условий эксплуатации, обеспечивая стабильную и надежную работу в сложных условиях.
KLD (V4) поддерживает варианты быстрого подключения и монтажа на печатную плату, а также опциональную пылезащитную конструкцию для повышения долговечности в суровых условиях. Изготовленное в соответствии с процессами, сертифицированными по стандарту ISO 9001, оно обеспечивает стабильное качество, длительный срок службы и безопасную эксплуатацию.
Благодаря компактной конструкции и универсальным вариантам установки автомобильное реле Fuse Design представляет собой экономичное и надежное решение для сильноточных систем управления.
Автомобильное реле KEYONG Fuse Design работает через систему двойной функции:
Катушка реле управляет переключением сильноточных цепей с помощью маломощного сигнала.
Встроенный предохранитель контролирует ток нагрузки и автоматически отключает цепь в случае перегрузки или короткого замыкания.
Эта интегрированная конструкция обеспечивает как точное электрическое управление, так и защиту цепей в реальном времени, повышая безопасность и надежность в автомобильных приложениях.
1. Интегрированная конструкция защиты предохранителей
Встроенный предохранитель защищает цепь от перегрузки по току и короткого замыкания.
Уменьшает потребность во внешних держателях предохранителей
Повышает безопасность системы и упрощает установку.
2. Высокая электрическая надежность.
Стабильная коммутационная способность при вибрации и изменениях температуры.
Низкое контактное сопротивление для эффективной передачи тока
Длительный электрический и механический срок службы
3. Компактная конструкция автомобильного класса.
Компактная конструкция для современных систем электропроводки автомобиля.
Подходит для тесных условий установки
Совместим со стандартными автомобильными розетками.
4. Сильная адаптация к окружающей среде
Устойчив к теплу, влажности, пыли и вибрации
Разработан для тяжелых условий эксплуатации автомобилей.
Стабильная производительность при длительном непрерывном использовании.
5. OEM и индивидуальная поддержка
Доступны пользовательское напряжение катушки, расположение контактов и номинал предохранителя.
Подходит для OEM-проектов автомобильной промышленности и рынков замены послепродажного обслуживания.
Гибкие производственные возможности в цепочке поставок завода-изготовителя в Китае.

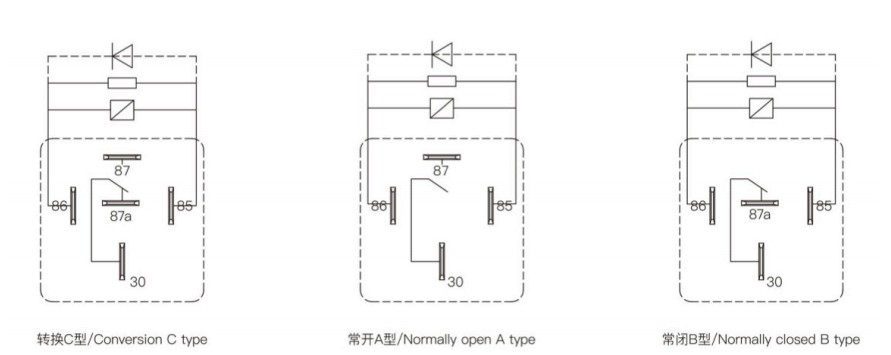

| Контакты | 1/2А, 1/2Б 1/2С |
| Падение напряжения (при 10А) | ≤200 мВ |
| Контактный материал | Серебряный сплав: AgSnO₂ In₂O₃, AgSnO₂, AgNi. |
| Рейтинг контактов | 30А/40А/60А 14В постоянного тока |
| Макс. напряжение переключения | См. «Кривую предельной нагрузки». |
| Максимальный ток переключения | 60А (резистивный 14 В постоянного тока) |
| Минимальная контактная нагрузка | 1А 6В постоянного тока |
| Электрическая выносливость (частота: 900 операций/ч) | 1×10⁵опс |
| Механическая выносливость (частота: 18000 операций в час) | 1 × 10⁷ операций |
| Потребляемая мощность (Вт) | 1,6 Вт | 1,8 Вт | 1,6 Вт | 1,8 Вт | 1,8 Вт | 2,0 Вт |
| Номинальное напряжение (В постоянного тока) | 12 | 12 | 24 | 24 | 24 | 24 |
| Сопротивление катушки (Ом±10%) | 90 | 90 | 360 | 360 | 320 | 320 |
| Параллельное сопротивление (Ом) |
|
680 |
|
2700 |
|
2700 |
| Напряжение срабатывания (Макс.) | 65% (номинальное напряжение) | |||||
| Падение напряжения (мин) | 10% (номинальное напряжение) | |||||
| Максимально допустимое напряжение перегрузки (В постоянного тока) | 150% (номинальное напряжение) | |||||
| Уровень изоляции | Класс B/Класс F | |
| Сопротивление изоляции | 100 МК (500 В постоянного тока) | |
| Диэлектрическая прочность (ток утечки 1 мА) | Диэлектрическая прочность (между катушкой и контактами) | 500 В переменного тока минута |
| Диэлектрическая прочность (между открытыми контактами) | 500 В переменного тока минута | |
| Время работы (при номинальном напряжении) | ≤10 мс | |
| Время отпускания (без диода) (при номинальном напряжении) | ≤10 мс | |
| Влажность | 5%~85% относительной влажности | |
| Температура окружающей среды | -40℃~+125℃ | |
| Устойчивость к вибрации | 5 Гц~22,3 Гц 10 мм Двойная амплитуда | |
| 22,3–500 Гц 98 м/с² | ||
| Ударопрочность | 294 м/с² | |
| Масса | Около 36 г | |
| Строительство | Пыленепроницаемый | |
●Автомобильные электрические системы
●Модули управления двигателем (ECM)
●Системы освещения (фары, противотуманные фары, светодиодные системы)
●Системы кондиционирования воздуха
●Электрическое управление тяжелым транспортным средством.
●Электрические системы мотоциклов.
●Комплекты для модификации автомобилей послепродажного обслуживания.
1. В чем преимущество автомобильного реле с предохранителем?
Он сочетает в себе управление коммутацией и защиту предохранителями в одном блоке, что снижает сложность внешней проводки и повышает безопасность цепи.
2. Может ли это реле выдерживать большие токовые нагрузки?
Да, KLD (V4) поддерживает стабильное переключение 30–60 А, подходящее для автомобильного освещения и систем с большой нагрузкой.
3. Подходит ли он для суровых условий?
Да, опциональная пылезащитная конструкция и конструкция промышленного класса обеспечивают надежную работу при вибрации, пыли и перепадах температур.
4. Может ли компания KEYONG предоставить индивидуальные решения?
Да, KEYONG поддерживает настройку OEM, включая номинальный ток, конструкцию корпуса, тип клеммы и спецификацию предохранителя.
5. В каких отраслях обычно используется это реле?
Он широко используется в автомобильной электронике, промышленной автоматизации и системах управления питанием.
Как профессиональный производитель автомобильных реле в Китае, компания KEYONG обеспечивает:
● Стабильная мощность массового производства с годовым объемом производства более 80 миллионов штук.
● Строгий контроль качества в соответствии с сертифицированными системами ISO.
●Усовершенствованное автоматизированное производственное и испытательное оборудование.
● Широкие возможности настройки OEM/ODM.
●Конкурентоспособные прямые цены с завода.
●Быстрая доставка и глобальный опыт экспорта.
Мы являемся не только поставщиком реле, но и долгосрочным техническим партнером для промышленных и автомобильных клиентов по всему миру.
