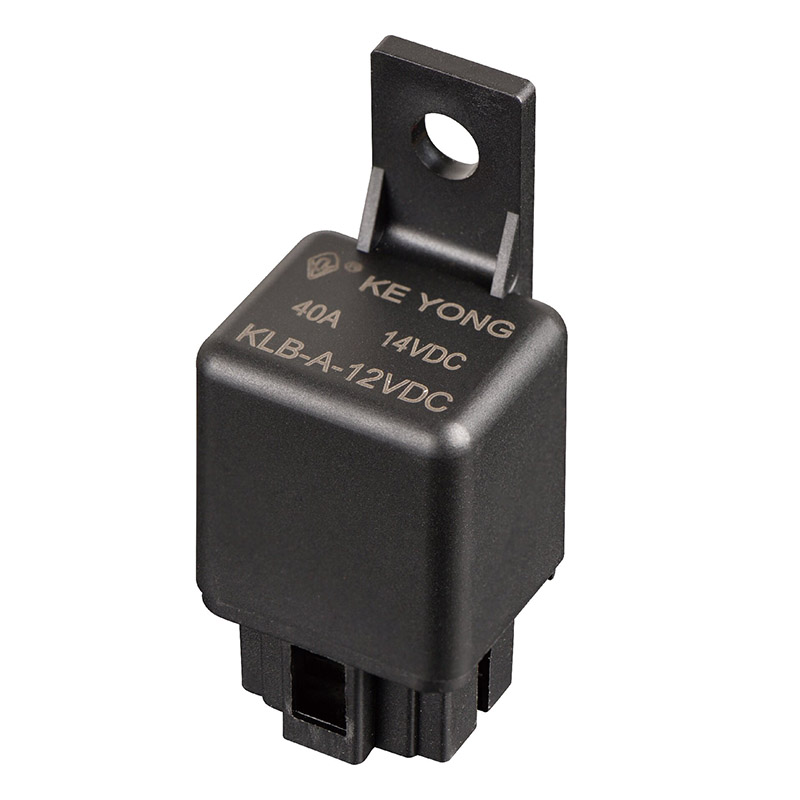

Автомобильное реле с возможностью переключения KLB (V5) 40 А от NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD. Это надежное сильноточное реле, предназначенное для автомобильного и промышленного применения, предлагающее конфигурацию контактов 1 форма A / 1 форма B с коммутацией до 40 А при 14 В постоянного тока для стабильного управления вентиляторами, освещением, нагревателями и двигателями. Он работает в суровых условиях окружающей среды от -40°C до +125°C, поддерживает варианты катушек 12 В/24 В и предлагает версии Wash Tight (S) и Flux Proof (Z) для лучшей защиты, а прочная конструкция контактов и соответствие RoHS обеспечивают длительный срок службы и безопасную и экономичную работу для OEM-покупателей.
1. Высокая коммутационная способность (выдерживает нагрузку 40 А)
Разработан для работы с током до 40 ампер, что делает его пригодным для автомобильных приложений средней и высокой мощности.
2. Компактный и компактный дизайн.
Небольшая занимаемая площадь позволяет легко интегрировать его в тесные автомобильные проводные системы и блоки предохранителей.
3. Надежные электрические характеристики.
Стабильное контактное сопротивление
Сильное подавление дуги
Стабильная производительность переключения при вибрации и нагревании
4. Долговечность автомобильного уровня
Создан, чтобы выдерживать:
Высокая температура под капотом
Вибрация и механические удары
Электрический шум и скачки напряжения
5. Энергоэффективный контроль
Низкое энергопотребление катушки обеспечивает минимальную нагрузку на цепи управления.
6. Длительный срок службы
Рассчитан на повторяющиеся циклы переключения с минимальным износом контактов.
При выборе подходящего реле учитывайте следующие факторы:
1. Требования к току нагрузки
Убедитесь, что реле поддерживает ток не менее 40 А для условий пиковой нагрузки.
2. Номинальное напряжение
Большинство автомобильных реле предназначены для систем с напряжением 12 В постоянного тока или 24 В постоянного тока. Соответствуйте напряжению системы вашего автомобиля.
3. Конфигурация контактов
Распространенные типы:
SPST (1 форма A) – простое управление ВКЛ/ВЫКЛ
SPDT (1 Form C) – переключение между двумя цепями
4. Операционная среда
Проверять:
Диапазон температур (моторный отсек и кабина)
Устойчивость к вибрации
Требования к защите от влаги и пыли
5. Тип терминала
Клеммы для печатной платы (для интегральных схем)
Быстроразъемные клеммы (для систем жгутов проводов)
6. Тип приложения
Для различных приложений могут потребоваться:
Высокая устойчивость к пусковому току (двигатели, вентиляторы)
Стабильность постоянной нагрузки (системы освещения)

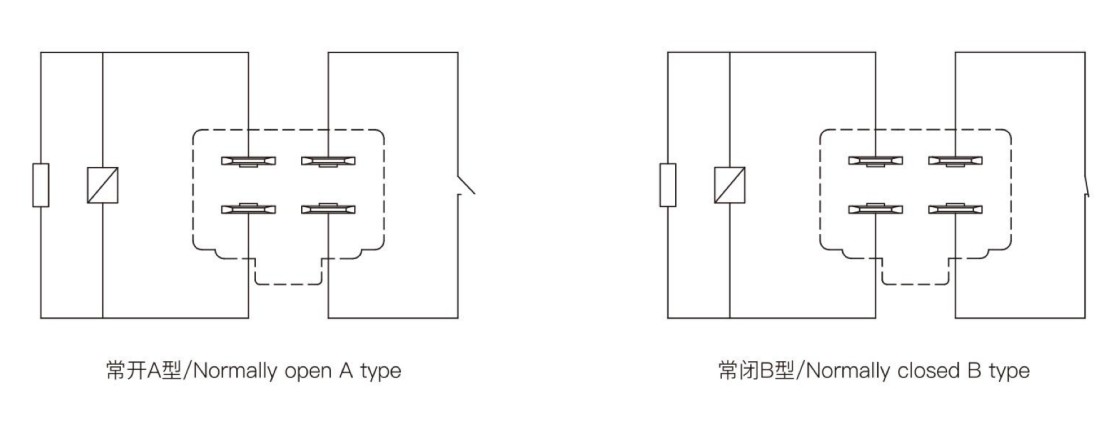

| Контакты | А/Б |
| Падение напряжения (при 10А) | ≤200 мВ |
| Контактный материал | Серебряный сплав: AgSnO₂In₂O₃, AgSnO₂, AgNi. |
| Рейтинг контактов | 30А 40А 14В постоянного тока |
| Макс. напряжение переключения | 50 В постоянного тока |
| Максимальный ток переключения | 40А (резистивное напряжение 14 В постоянного тока) |
| Минимальная контактная нагрузка | 1А 6В постоянного тока |
| Электрическая выносливость (частота: 900 операций/ч) | 1×10⁶пс |
| Механическая выносливость (частота: 18000 операций в час) | 1×10 операций |
| Потребляемая мощность (Вт) | 1,5 Вт | 1,7 Вт | 1,5 Вт | 1,7 Вт |
| Номинальное напряжение (В постоянного тока) | 12 | 12 | 24 | 24 |
| Сопротивление катушки (Q±10%) | 96 | 96 | 384 | 384 |
| Параллельное сопротивление(2) |
|
680 |
|
2700 |
| Напряжение срабатывания (Макс.) | 65% (номинальное напряжение) | |||
| Падение напряжения (мин) | 10% (номинальное напряжение) | |||
| Максимально допустимое напряжение перегрузки (В постоянного тока) | 150% (номинальное напряжение) | |||
| Уровень изоляции | Класс B/Класс F | |
| Сопротивление изоляции | 100 МОм (500 В постоянного тока) | |
| Диэлектрическая прочность (ток утечки 1 мА) | Диэлектрическая прочность (между катушкой и контактами) | 500 В переменного тока минута |
|
|
Диэлектрическая прочность (между открытыми контактами) | 500 В переменного тока минута |
| Время работы (при номинальном напряжении) | ≤10 мс | |
| Время отпускания (без диода) (при номинальном напряжении) | ≤10 мс | |
| Влажность | 5%~85% относительной влажности | |
| Температура окружающей среды | -40℃~+125℃ | |
| Устойчивость к вибрации | 5 Гц~22,3 Гц 10 мм Двойная амплитуда | |
|
|
22,3–500 Гц 98 м/с² | |
| Ударопрочность | 294 м/с² | |
| Масса | Приблизительно299 | |
| Строительство | Пыленепроницаемый | |
Реле этого типа в основном используются в автомобильных электрических системах, где необходимо надежно управлять сильноточными нагрузками, не перегружая цепь управления.
Типичные области применения включают в себя:
Фары, противотуманные фары и системы дополнительного освещения
Компрессоры кондиционеров и вентиляторы охлаждения
Топливные насосы и цепи управления двигателем
Электрические стеклоподъемники, центральный замок
Системы звукового сигнала и электродвигатели стеклоочистителей
Вспомогательные цепи электромобиля
Короче говоря, он позволяет использовать сигналы малой мощности для безопасного управления мощными автомобильными устройствами.
Вопрос 1: Что означает ток 40 А в автомобильном реле?
Это означает, что реле может безопасно коммутировать электрические нагрузки до 40 ампер при определенных условиях.
В2: Можно ли использовать это реле для систем светодиодного освещения?
Да. Он обычно используется для светодиодных фар, вспомогательных фонарей и цепей управления освещением.
В3: Что произойдет, если нагрузка превысит 40 А?
Превышение номинального тока может привести к:
Контактный перегрев
Сварка контактов
Сокращение срока службы или отказ
В4: Подходит ли он для всех транспортных средств?
Да, если напряжение (12 В/24 В) и требования к нагрузке соответствуют характеристикам реле.
В5: Как долго работает автомобильное реле?
В нормальных условиях высококачественное реле на 40 А может выдержать от сотен тысяч до миллионов циклов переключения.
В6: В чем разница между реле 30А и 40А?
Реле 30 А: подходит для более легких нагрузок (базовые аксессуары)
Реле 40 А: предназначено для более тяжелых нагрузок, таких как двигатели, компрессоры и мощное освещение.
