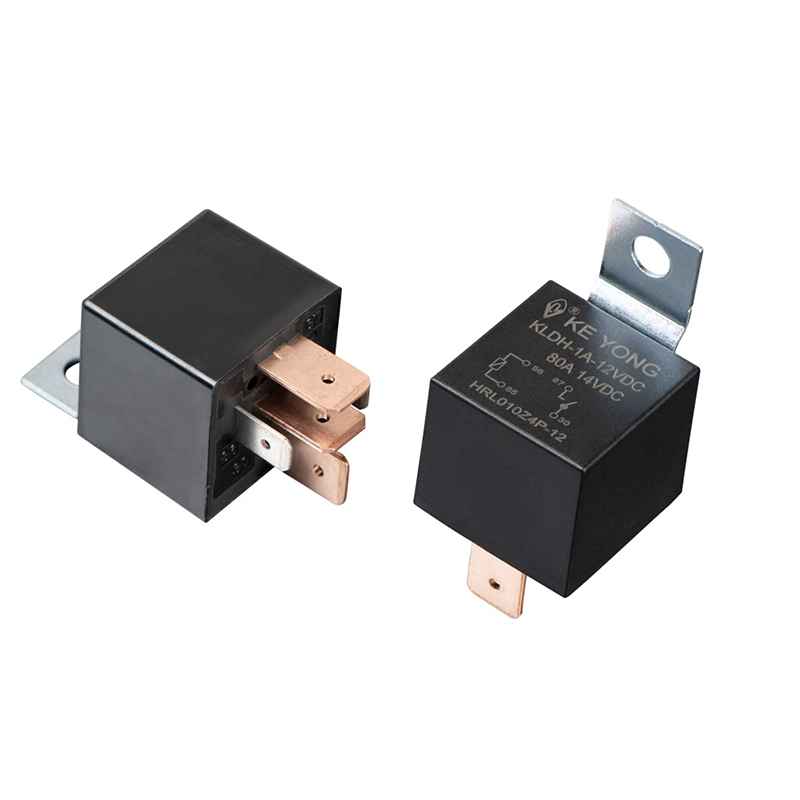

НИНБО КЕЙОНГ ЦЖИНШЭН ЭЛЕКТРИЧЕСКИЙ ПРИБОР CO., LTD. предлагает автомобильное сильноточное реле KLDH (V7) — компактное и надежное решение, предназначенное для управления автомобильным и промышленным электропитанием до 100 А. Он поддерживает конфигурации контактов 1 формы A, 1 формы B и 1 формы C для гибкого проектирования цепей и надежно работает в суровых условиях окружающей среды от -40°C до 125°C с подавлением дуги с помощью внутренних противовыбросовых магнитов. Доступны в пыленепроницаемом и герметичном корпусе с защитой от флюса, что обеспечивает стабильную долгосрочную работу. Благодаря вариантам катушки 12 В постоянного тока и 24 В постоянного тока, а также множеству способов установки, включая вставной разъем, печатную плату и быстрое подключение, это реле идеально подходит для OEM-покупателей, которым нужны надежные, сильноточные коммутационные решения.
Автомобильное сильноточное реле — это электромеханическое коммутационное устройство, используемое в электрических системах транспортных средств для управления цепями большой мощности с помощью сигнала малой мощности. Он действует как интерфейс между блоком управления (например, ЭБУ или переключателем) и высоконагруженными компонентами, такими как фары, вентиляторы охлаждения, двигатели, системы кондиционирования воздуха и обогреватели.
Проще говоря, это безопасный выключатель питания, который позволяет небольшим электрическим сигналам управлять большими электрическими токами в транспортных средствах.
Автомобильные сильноточные реле широко используются для:
Управление мощными автомобильными устройствами (вентиляторами, насосами, фарами, двигателями)
Изолируйте цепи управления от сильноточных нагрузок.
Защитите переключатели и ЭБУ от электрической перегрузки
Обеспечьте надежное автоматическое управление в современных транспортных средствах
Повышение общей безопасности и стабильности электрической системы.
1) Высокая пропускная способность по току
Поддерживает ток 20 А, 30 А, 40 А и до 60 А+ для требовательных автомобильных приложений.
2) Высокая надежность и длительный срок службы
Изготовлен из прочных контактных материалов, которые выдерживают частое переключение и уменьшают износ.
3) Отличная термостойкость
Стабильная работа в суровых условиях, таких как перегрев моторного отсека, вибрация и влажность.
4) Компактный дизайн
Подходит для современных автомобилей с ограниченным пространством для установки и высокими требованиями к интеграции.
5) Гибкие варианты монтажа
Доступны варианты для монтажа на печатную плату, вставные и гнездовые типы для различных системных конструкций.

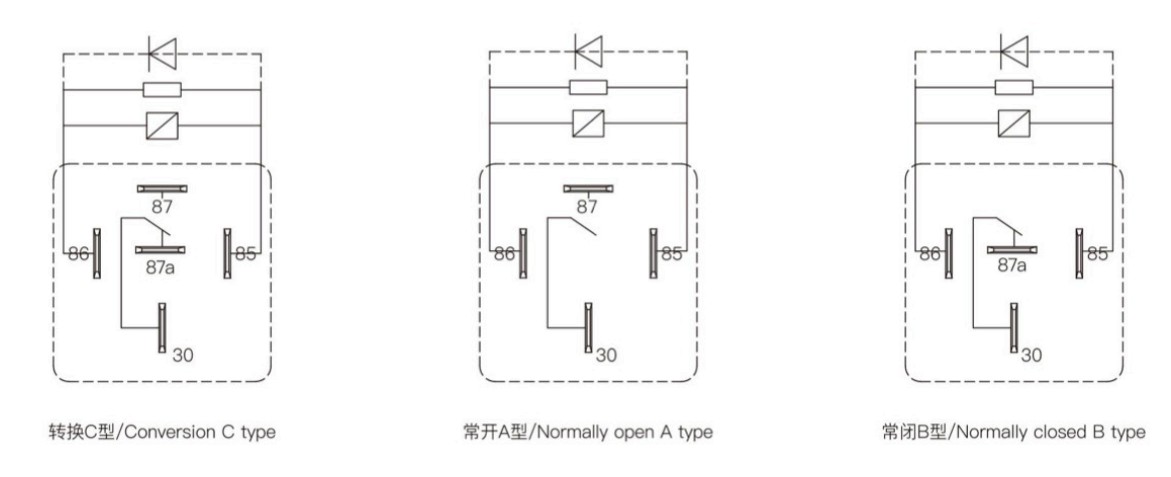

| Контакты | А/Б/С |
| Падение напряжения (при 10А) | ≤200 мВ |
| Контактный материал | Серебряный сплав: AgSnO₂ In₂O₃, AgSnO₂, AgNi. |
| Рейтинг контактов | 30А/40А/60А 14В постоянного тока |
| Макс. напряжение переключения | См. «Кривую предельной нагрузки». |
| Максимальный ток переключения | 80А (резистивный 14 В постоянного тока) |
| Минимальная контактная нагрузка | 1А 6В постоянного тока |
| Электрическая выносливость (частота: 900 операций/ч) | 1×10⁵опс |
| Механическая выносливость (частота: 18000 операций в час) | 1 × 10⁷ операций |
| Потребляемая мощность (Вт) | 1,6 Вт | 1,8 Вт | 1,6 Вт | 1,8 Вт | 1,8 Вт | 2,0 Вт |
| Номинальное напряжение (В постоянного тока) | 12 | 12 | 24 | 24 | 24 | 24 |
| Сопротивление катушки (Ом±10%) | 90 | 90 | 360 | 360 | 320 | 320 |
| Параллельное сопротивление (Ом) |
|
680 |
|
2700 |
|
2700 |
| Напряжение срабатывания (Макс.) | 65% (номинальное напряжение) | |||||
| Падение напряжения (мин) | 10% (номинальное напряжение) | |||||
| Максимально допустимое напряжение перегрузки (В постоянного тока) | 150% (номинальное напряжение) | |||||
| Уровень изоляции | Класс B/Класс F | |
| Сопротивление изоляции | 100 МК (500 В постоянного тока) | |
| Диэлектрическая прочность (ток утечки 1 мА) | Диэлектрическая прочность (между катушкой и контактами) | 500 В переменного тока минута |
| Диэлектрическая прочность (между открытыми контактами) | 500 В переменного тока минута | |
| Время работы (при номинальном напряжении) | ≤10 мс | |
| Время отпускания (без диода) (при номинальном напряжении) | ≤10 мс | |
| Влажность | 5%~85% относительной влажности | |
| Температура окружающей среды | -40℃~+125℃ | |
| Устойчивость к вибрации | 10 Гц~55 Гц 3,0 мм Двойная амплитуда | |
| 55 Гц~500 Гц 100 м/с² | ||
| Ударопрочность | 294 м/с² | |
| Масса | Около 40 г | |
| Строительство | Пылезащитный герметичный тип | |
●Системы автомобильного освещения (фары, противотуманные фары)
●Системы вентиляторов и радиаторов охлаждения.
●Системы кондиционирования воздуха
●Электрические стеклоподъемники и системы управления сиденьями.
●Электрические насосы и двигатели.
●Системы отопления (обогреватели сидений, обогреватели)
●Системы промышленных и коммерческих автомобилей.
● Вспомогательные цепи транспортных средств на новых источниках энергии.
Автомобильные сильноточные реле помогают решить важные инженерные проблемы и проблемы безопасности:
●Предотвращает перегорание переключателя, вызванное сильноточными нагрузками.
●Снижает риск перегрева и выхода из строя цепи.
●Улучшает общую электробезопасность автомобиля.
● Упрощает автомобильную проводку и проектирование систем.
●Продлевает срок службы электрических компонентов.
●Повышает автоматизацию и надежность системы.
●Снижает затраты на обслуживание и замену.
В1: В чем разница между реле и переключателем?
Реле использует маломощный сигнал для управления мощной цепью, а переключатель напрямую управляет нагрузкой. Реле обеспечивают более безопасное и надежное управление.
Вопрос 2: Почему в транспортных средствах необходимы сильноточные реле?
Поскольку автомобильные электрические системы подвергаются высоким нагрузкам, прямое переключение может привести к перегреву, повреждению контактов или отказу системы.
В3: Выделяют ли реле тепло во время работы?
Да, небольшой нагрев — это нормально. Однако высококачественные реле рассчитаны на безопасную работу в определенных температурных пределах.
Вопрос 4: Как узнать, неисправно ли реле?
Общие признаки включают отсутствие реакции на переключение, прерывистую работу, подгоревшие контакты или полный отказ цепи.
