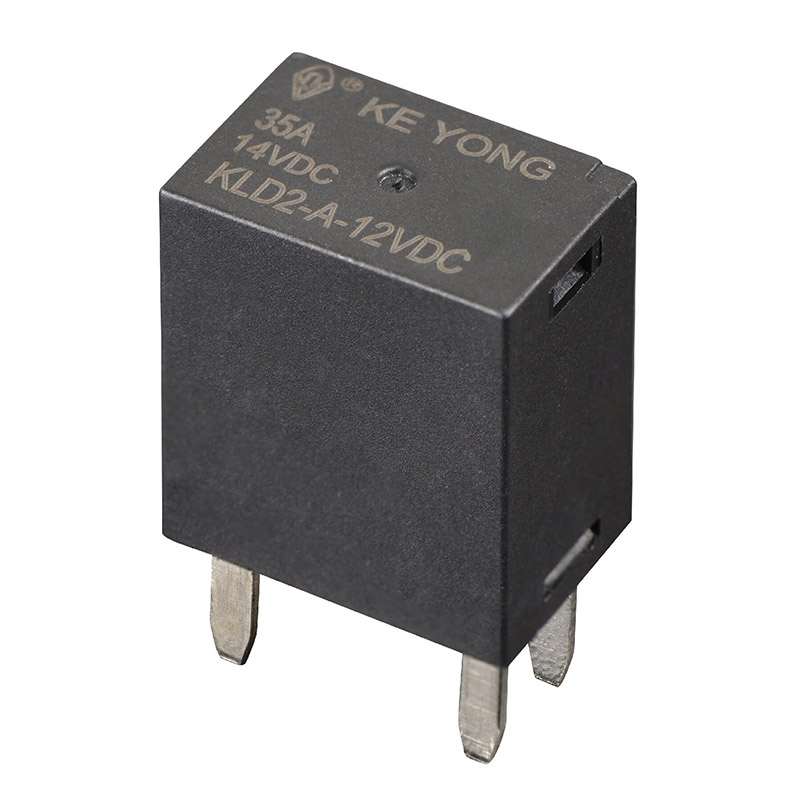

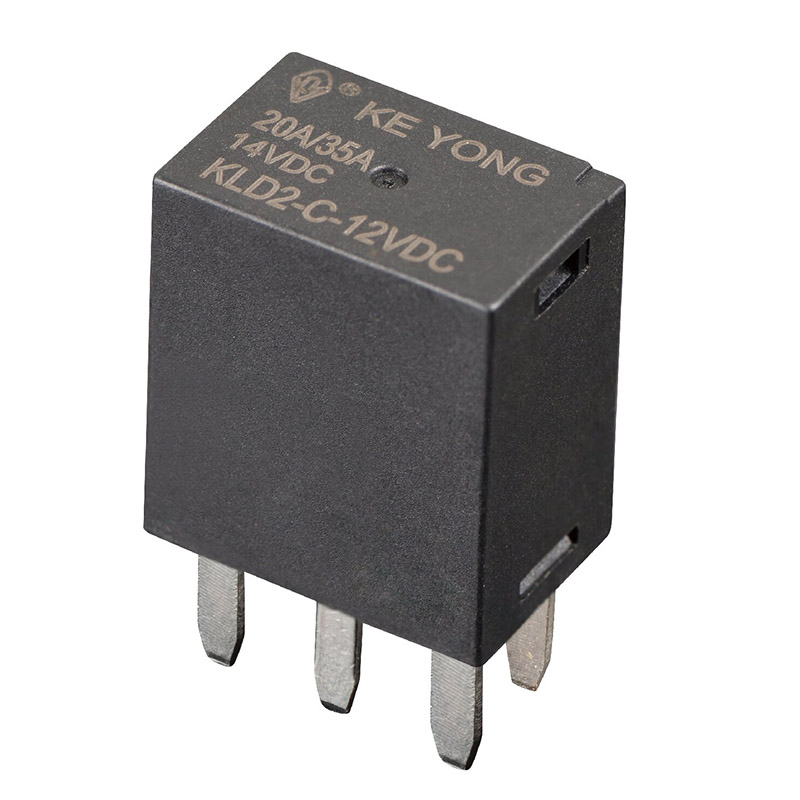

Автомобильное реле Micro 280 KLD2 (V9) от KEYONG (Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd.) представляет собой автомобильное переключающее реле на 20 А, предназначенное для надежного управления электрическими цепями автомобиля. Он используется для переключения и защиты систем питания, таких как топливные насосы, освещение, звуковые сигналы и вспомогательные устройства в автомобилях и промышленном оборудовании. Обладая устойчивостью к высоким температурам до 125°C, он обеспечивает стабильную работу в моторном отсеке. В реле используются быстроразъемные клеммы диаметром 2,8 мм для быстрого и безопасного подключения, что повышает эффективность установки при производстве OEM и послепродажной замене. Благодаря вариантам контактов 1 формы A и 1 форме C он обеспечивает гибкую совместимость схем, низкое контактное сопротивление и длительный электрический срок службы для стабильной и безопасной работы.
| Контакты | кондиционер |
| Падение напряжения (при 10А) | ≤200 мВ |
| Контактный материал | Серебряный сплав: AgSnO₂In₂O₃, AgSnO₂, AgNi. |
| Рейтинг контактов | 10А/20А/35А 14В постоянного тока |
| Макс. напряжение переключения | См. «Кривую предельной нагрузки». |
| Максимальный ток переключения | 35А (резистивный 14 В постоянного тока) |
| Минимальная контактная нагрузка | 1А 6В постоянного тока |
| Электрическая выносливость (частота: 900 операций/ч) | 1×10⁵пс |
| Механическая выносливость (частота: 18000 операций в час) | 1×10 операций |
| Потребляемая мощность (Вт) | 1,5 Вт | 1,7 Вт | 1,5 Вт | 1,7 Вт |
| Номинальное напряжение (В постоянного тока) | 12 | 12 | 24 | 24 |
| Сопротивление катушки (Ом±10%) | 96 | 96 | 384 | 384 |
| Параллельное сопротивление (Q) |
|
680 |
|
2700 |
| Напряжение срабатывания (Макс.) | 65% (номинальное напряжение) | |||
| Падение напряжения (мин) | 10% (номинальное напряжение) | |||
| Максимально допустимое напряжение перегрузки (В постоянного тока) | 150% (номинальное напряжение) | |||
| Уровень изоляции | Класс B/Класс F | |
| Сопротивление изоляции | 100 МОм (500 В постоянного тока) | |
| Диэлектрическая прочность (ток утечки 1 мА) | Диэлектрическая прочность (между катушкой и контактами) | 500 В переменного тока минута |
|
|
Диэлектрическая прочность (между открытыми контактами) | 500 В переменного тока минута |
| Время работы (при номинальном напряжении) | ≤10 мс | |
| Время отпускания (без диода) (при номинальном напряжении) | ≤10 мс | |
| Влажность | 5%~85% относительной влажности | |
| Температура окружающей среды | -40℃~+125℃ | |
| Ударопрочность | 1000 м/с² | |
| Устойчивость к вибрации | 10 Гц~1000 Гц 19,8 м/с² | |
| Масса | Около 22 г | |
| Строительство | Пылезащитный тип | |
✔ Высокая стабильность работы
Надежное переключение при постоянной автомобильной вибрации
Снижение частоты отказов контактов для длительной эксплуатации.
✔ Компактный дизайн Micro 280
Компактная конструкция для тесных условий установки
Совместим со стандартными автомобильными релейными розетками.
✔ Устойчивость к теплу и окружающей среде
Стабильная работа в условиях высоких температур двигателя.
Устойчив к влаге, пыли и электрическим помехам
✔ Длительный срок службы
Высокая механическая и электрическая выносливость циклов
Предназначен для повторяющихся операций переключения в автомобильных системах.
✔ OEM-совместимая структура
Подходит для замены и прямой замены.
Поддерживает интеграцию в различные автомобильные платформы.
Автомобильное реле KEYONG Micro 280 широко применяется в:
●Системы управления автомобильным освещением.
●Блоки управления двигателем (ECU)
●Системы управления топливным насосом
●Системы кондиционирования (HVAC)
●Системы стеклоочистителей.
●Системы электрических стеклоподъемников и дверных замков.
●Автомобильные системы безопасности и сигнализации.
●Системы управления охлаждающими вентиляторами.
В1: Может ли это реле заменить стандартные автомобильные реле 280?
Да, он предназначен для совместимости со стандартными релейными розетками и системами Micro 280.
В2: Какие варианты напряжения доступны?
Общие варианты включают версии катушки 12 В постоянного тока и 24 В постоянного тока.
В3: Могу ли я запросить образцы перед оптовым заказом?
Да, заказы на образцы поддерживаются для тестирования и проверки.
В4: Поддерживаете ли вы настройку OEM?
Да, напряжение катушки, маркировка, упаковка и технические характеристики могут быть настроены по индивидуальному заказу.
