Автомобильное сильноточное реле на 100 А — это электромагнитный переключатель, который использует небольшой ток (например, управляющий сигнал 12/24 В) для управления включением/выключением максимального тока автомобиля в 100 А. Его основная функция — управлять высоким током при низком токе, защищать схему управления и обеспечивать надежное переключение мощных нагрузок.
Высокая допустимая сила тока: коммутационная способность 100 А для тяжелых условий эксплуатации.

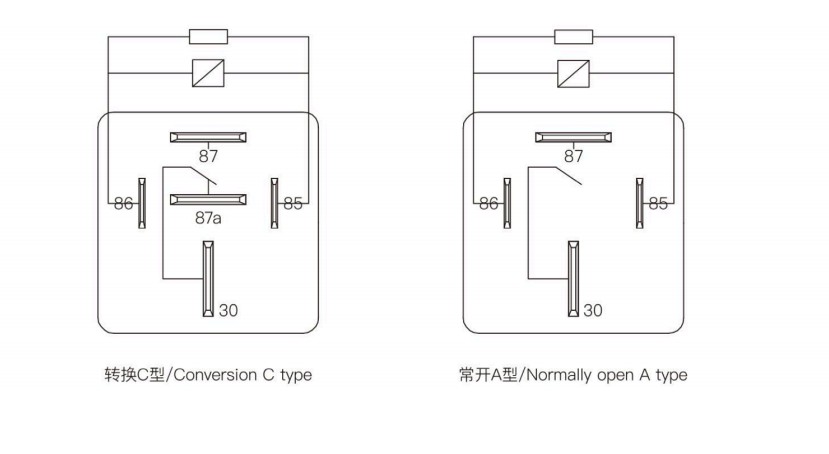

Варианты контактов: 1 форма A / 1 форма B / 1 форма C
Диапазон температур: от -40°C до 125°C для суровых условий.

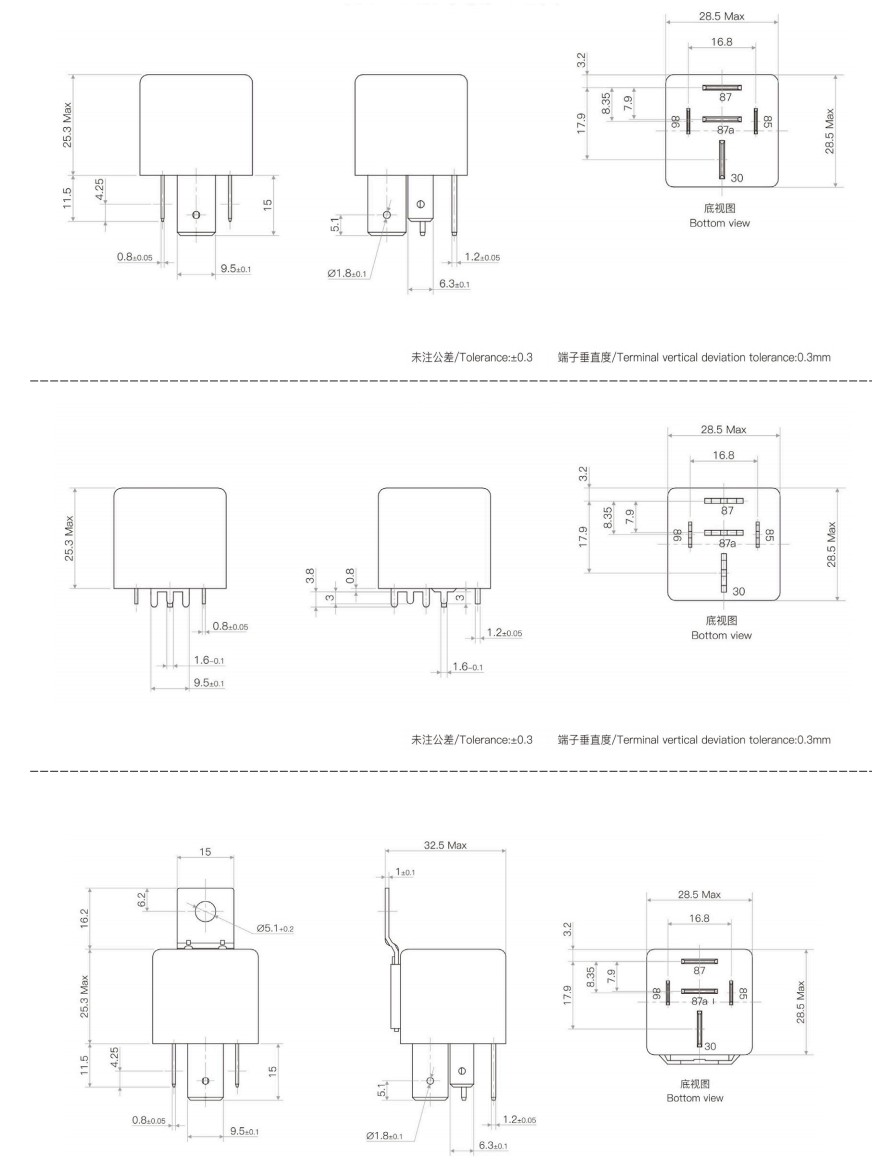

Типы установки: вилка, клемма для печатной платы, штырь для ПК, быстрое подключение
Контроль дуги: встроенные противовыбросовые магниты для стабильного переключения.
Типы защиты: пыленепроницаемые и герметичные версии с пластиком.
Долговечность: конструкция, устойчивая к флюсу, обеспечивает более длительный срок службы.
Электрические характеристики
Напряжение катушки: 12 В постоянного тока/24 В постоянного тока
Потребляемая мощность катушки: 1,6 Вт/1,8 Вт/2,0 Вт (конструкция с низким энергопотреблением)
Версия 24 В: зазор между контактами > 0,8 мм для улучшенной изоляции и безопасности.
Дополнительные конфигурации
Доступно диодное или резисторное подавление
Дополнительный металлический монтажный кронштейн для повышения устойчивости установки.

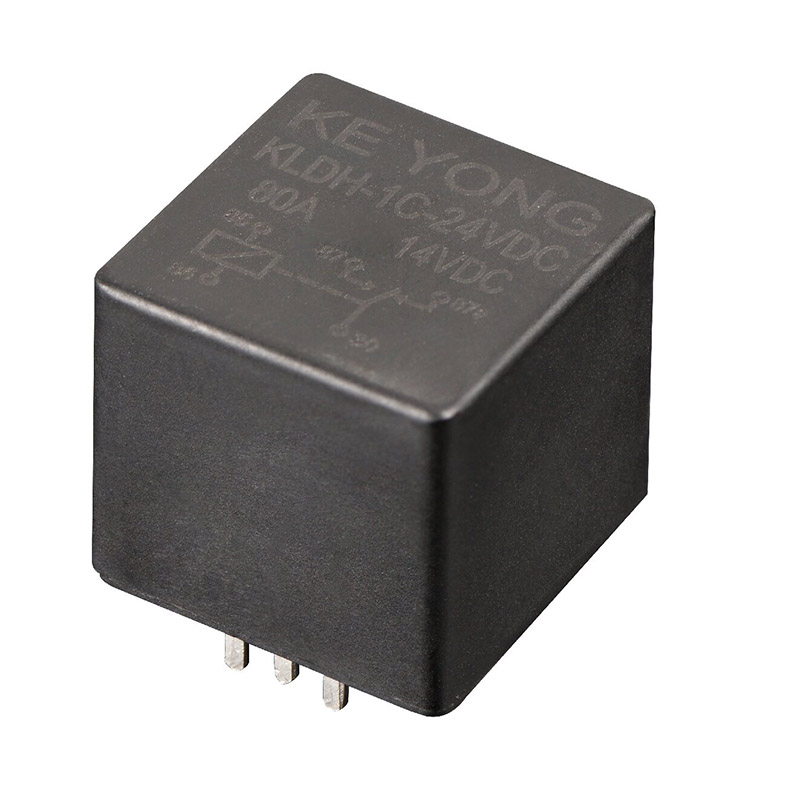

Автомобильное сильноточное реле KLDH (V7) на 100 А — это экономичное и надежное решение для автомобильного распределения энергии, управления двигателем и переключения больших нагрузок, обеспечивающее стабильную производительность и гибкую конфигурацию для нужд глобальных закупок.
| Контакты | А/Б/С |
| Падение напряжения (при 10А) | ≤200 мВ |
| Контактный материал | Серебряный сплав: AgSnO₂ In₂O₃, AgSnO₂, AgNi. |
| Рейтинг контактов | 30А/40А/60А 14В постоянного тока |
| Макс. напряжение переключения | См. «Кривую предельной нагрузки». |
| Максимальный ток переключения | 80А (резистивный 14 В постоянного тока) |
| Минимальная контактная нагрузка | 1А 6В постоянного тока |
| Электрическая выносливость (частота: 900 операций/ч) | 1×10⁵опс |
| Механическая выносливость (частота: 18000 операций в час) | 1 × 10⁷ операций |
| Потребляемая мощность (Вт) | 1,6 Вт | 1,8 Вт | 1,6 Вт | 1,8 Вт | 1,8 Вт | 2,0 Вт |
| Номинальное напряжение (В постоянного тока) | 12 | 12 | 24 | 24 | 24 | 24 |
| Сопротивление катушки (Ом±10%) | 90 | 90 | 360 | 360 | 320 | 320 |
| Параллельное сопротивление (Ом) |
|
680 |
|
2700 |
|
2700 |
| Напряжение срабатывания (Макс.) | 65% (номинальное напряжение) | |||||
| Падение напряжения (мин) | 10% (номинальное напряжение) | |||||
| Максимально допустимое напряжение перегрузки (В постоянного тока) | 150% (номинальное напряжение) | |||||
| Уровень изоляции | Класс B/Класс F | |
| Сопротивление изоляции | 100 МОм (500 В постоянного тока) | |
| Диэлектрическая прочность (ток утечки 1 мА) | Диэлектрическая прочность (между катушкой и контактами) | 500 В переменного тока минута |
| Диэлектрическая прочность (между открытыми контактами) | 500 В переменного тока минута | |
| Время работы (при номинальном напряжении) | ≤10 мс | |
| Время отпускания (без диода) (при номинальном напряжении) | ≤10 мс | |
| Влажность | 5%~85% относительной влажности | |
| Температура окружающей среды | -40℃~+125℃ | |
| Устойчивость к вибрации | 10–55 Гц 3,0 мм Двойная амплитуда | |
| 55 Гц~500 Гц 100 м/с² | ||
| Ударопрочность | 294 м/с² | |
| Масса | Около 40 г | |
| Строительство | Пылезащитный герметичный тип | |
Автомобильное сильноточное реле 100 А KLDH (V7) широко используется в:
●Автомобильные системы распределения электроэнергии.
● Блоки управления двигателем
●Системы управления батареями
●Системы отопления, вентиляции и кондиционирования воздуха
●Сверхмощное промышленное оборудование.
● Цепи переключения с высокой нагрузкой.
1. Текущие возможности обработки
Автомобильное сильноточное реле 100 А: предназначено для тяжелого переключения до 100 А, подходит для автомобильных и промышленных цепей с высокой нагрузкой.
Стандартное реле: обычно выдерживает более низкие токи (например, 5–40 А), используется для управления сигналами или небольших нагрузок.
2. Область применения
Сильноточное реле 100 А: используется в системах распределения электроэнергии, управления двигателями, аккумуляторных системах, системах отопления, вентиляции и кондиционирования воздуха и тяжелом промышленном оборудовании.
Стандартное реле: в основном используется в маломощных цепях управления, небольших приборах или для коммутации сигналов.
3. Структурный проект
Реле 100 А: усиленная внутренняя конструкция с дугогасителем (конструкция с противовыбросовым магнитом) для стабильного сильноточного переключения.
Стандартное реле: более простая внутренняя конструкция без передовых систем контроля дуги.
4. Варианты оформления контактов
Реле 100 А: поддерживает 1 конфигурацию контактов формы A/B/C для гибкого проектирования цепей высокой мощности.
Стандартное реле: обычно ограниченные формы контактов и низкая адаптируемость к нагрузке.
5. Защита и долговечность
Реле 100А: доступно в пыленепроницаемом, герметичном и флюсозащищенном исполнении, предназначенное для суровых условий эксплуатации (от -40°C до 125°C).
Стандартное реле: базовая защита, менее устойчиво к вибрации, нагреву и загрязнению.
6. Гибкость установки
Реле 100А: поддерживает вставной модуль, печатную плату, разъем ПК и быстроразъемный монтаж для промышленной интеграции.
Стандартное реле: меньше вариантов монтажа, в основном на печатную плату или вставной модуль.
7. Электрическая эффективность
Реле 100 А: низкое энергопотребление катушки (1,6–2,0 Вт), оптимизированное для энергоэффективных систем.
Стандартное реле: может не отдаваться приоритет конструкции катушки с низким энергопотреблением.
Обладая многолетним опытом производства, KEYONG предлагает надежные релейные решения, рассчитанные на долгосрочную промышленную эксплуатацию. Это автомобильное реле на 100 А сочетает в себе высокую нагрузочную способность, стабильные характеристики контактов и превосходную устойчивость к воздействию окружающей среды, что делает его надежным выбором для OEM-производителей и мировых поставщиков автомобилей.
