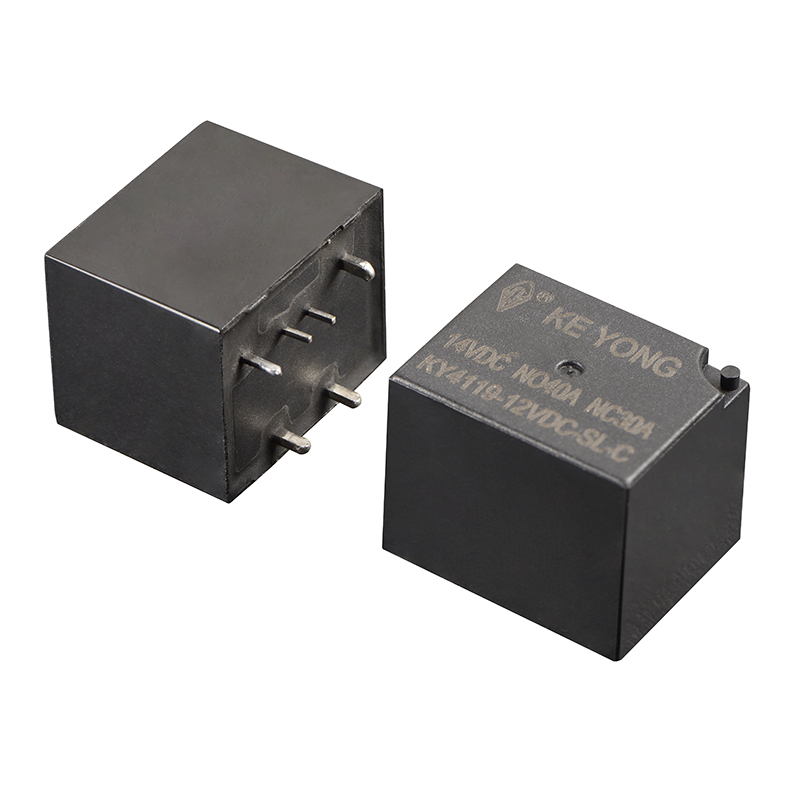

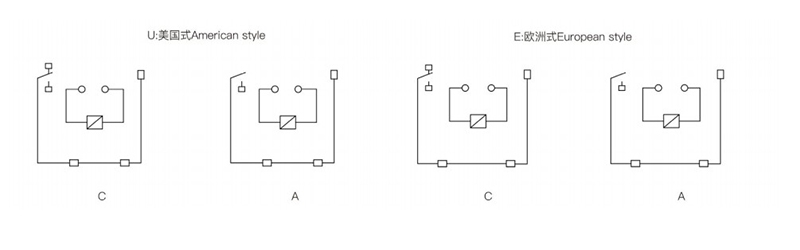

НИНБО КЕЙОНГ ЦЖИНШЭН ЭЛЕКТРИЧЕСКИЙ ПРИБОР CO., LTD. предлагает сильноточное автомобильное реле для печатных плат KY4119 (4120), обеспечивающее коммутационную способность до 40 А с 1 конфигурацией контактов формы A и 1 формой C. Это автомобильное реле для печатной платы, доступное в закрытом и открытом исполнении, поддерживает клеммы как американских, так и европейских размеров, что обеспечивает широкую совместимость с приложениями. Широко используемый в автомобильных системах управления, оборудовании автоматического управления и промышленных приложениях, KY4119 (4120) обеспечивает надежную работу, экономическую эффективность и стабильное сильноточное переключение для OEM-производителей и промышленных заказчиков.
Высокоточные коммутационные характеристики
Разработанное для приложений электрического управления с большими нагрузками, реле обеспечивает стабильные коммутационные характеристики с уменьшенным контактным сопротивлением и улучшенной электропроводностью, что делает его пригодным для автомобильных энергетических систем и промышленного оборудования управления.
Компактная конструкция для крепления на печатной плате
Монтажная конструкция печатной платы помогает сэкономить место для установки и одновременно упрощает процессы сборки автомобильных электронных модулей и систем управления.
Автомобильный уровень надежности
Изготовленное из высококачественных материалов и прецизионных компонентов, реле обеспечивает превосходную устойчивость к вибрации, нагреву и суровым условиям эксплуатации, обычно встречающимся в автомобильной технике.
Длительный электрический и механический срок службы
Усовершенствованные контактные материалы и оптимизированная внутренняя структура помогают продлить срок службы и улучшить долгосрочную стабильность работы.
Несколько вариантов защиты
Доступны в герметичном и пыленепроницаемом исполнении для различных условий применения и улучшения защиты от влаги и загрязнений.
Поддержка настройки OEM и ODM
KEYONG предоставляет гибкие услуги по настройке для клиентов по всему миру, в том числе:
●Настраиваемое напряжение катушки.
●Контактные формы

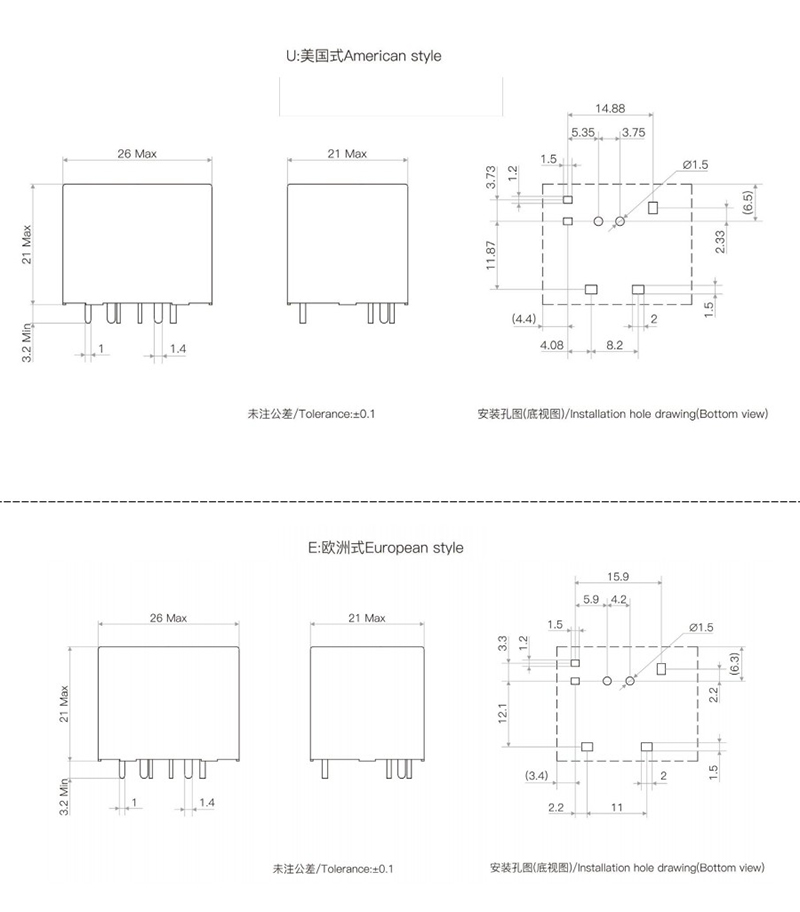

●Схемы клемм печатной платы
●Установка кронштейна
●Структура жилья
●Настройка логотипа и упаковки.
| Контакты | кондиционер |
| Падение напряжения (при 10А) | ≤200 мВ |
| Контактный материал | Серебряный сплав: AgSnO₂ In₂O₃, AgSnO₂, AgNi. |
| Контактный рейтинг (Res.load) | 30А/40А 14В постоянного тока |
| Макс. напряжение переключения | 75 В постоянного тока |
| Максимальный ток переключения | Марка: 100 А (усилитель, пусковой ток) Разрыв: 60 А (резистивный) 2500 ВА/300 Вт |
| Электрическая выносливость (Частота: 360 операций в час) | 1×10⁴опс/1×10⁴опс |
| Механическая выносливость (Частота: 18000 операций в час) | 1 × 10⁷ операций |
|
|
Стандартный тип | Чувствительный тип | |||||||
| Потребляемая мощность (Вт) | 1.9 | 1.6 | 1.6 | 1.2 | 1.2 | 1.2 | |||
| Номинальное напряжение (В постоянного тока) | 6 | 12 | 24 | 6 | 12 | 24 | |||
| Сопротивление катушки (Ом±10%) | 19 | 90 | 360 | 30 | 120 | 480 | |||
| Напряжение срабатывания (Макс.) | 60% (номинальное напряжение) | 75% (номинальное напряжение) | |||||||
| Падение напряжения (мин) | 10% (номинальное напряжение) | ||||||||
| Максимально допустимое напряжение перегрузки (В постоянного тока) | 150% (номинальное напряжение) | ||||||||
| Уровень изоляции | Б/Ж | |
| Сопротивление изоляции | 100 МОм (500 В постоянного тока) | |
| Диэлектрическая прочность (ток утечки 1 мА) | Диэлектрическая прочность (между катушкой и контактами) | 500 В переменного тока 1/минуту |
|
|
Диэлектрическая прочность (между открытыми контактами) | 500 В переменного тока 1/минуту |
| Время работы (при номинальном напряжении) | ≤10 мс | |
| Время отпускания (без диода) (при номинальном напряжении) | ≤10 мс | |
| Влажность | 5%~85% относительной влажности | |
| Температура окружающей среды | -40℃~+125℃ | |
| Устойчивость к вибрации | 10–40 Гц 1,27 мм/двойная амплитуда 40–70 Гц 49 м/с² | |
|
|
70–100 Гц 0,5 мм/двойная амплитуда 100–500 Гц 98 м/с² | |
| Ударопрочность | 98 м/с² | |
| Масса | Около 19 г | |
| Строительство | Запечатанный/Открытый | |
Примечание: все приведенные выше данные являются начальным значением.
Это автомобильное силовое реле для печатных плат широко используется в:
●Автомобильные электронные системы
●Системы зарядки электромобилей
●Системы управления батареями (BMS).
●Управление освещением автомобиля
●Системы охлаждающих вентиляторов
●Системы кондиционирования воздуха
●Автомобильное распределение энергии
●Оборудование промышленной автоматизации
●Системы управления электропитанием
●Интеллектуальные электрические устройства
1. Каков максимальный ток переключения этого автомобильного реле на печатной плате?
Реле поддерживает высокую коммутационную способность в диапазоне от 30 А до 100 А в зависимости от различных моделей и конфигураций.
2. Подходит ли это реле для систем электромобилей?
Да. Реле широко используется в системах зарядки электромобилей, системах управления батареями и автомобильных электронных системах управления.
3.Какие напряжения катушки доступны?
Стандартные напряжения катушки включают 12 В постоянного тока и 24 В постоянного тока. По запросу также доступны индивидуальные варианты напряжения.
4. Можете ли вы предоставить образцы?
Да. Образцы доступны для тестирования и оценки перед оптовыми заказами.
5.Какие типы защиты доступны?
В соответствии с требованиями применения доступны как герметичные, так и пыленепроницаемые защитные конструкции.
Ищете надежного производителя и поставщика автомобильных реле для печатных плат в Китае?
Свяжитесь с KEYONG сегодня, чтобы:
● Прямые цены с завода.
●Бесплатная консультация по продукту
●Поддержка OEM и ODM
●Быстрое предложение в течение 24 часов
●Образец услуги тестирования
●Стабильные поставки оптовых заказов
KEYONG стремится предоставлять высококачественные автомобильные релейные решения с надежной производительностью, конкурентоспособными ценами и профессиональным экспортным обслуживанием для клиентов по всему миру.
