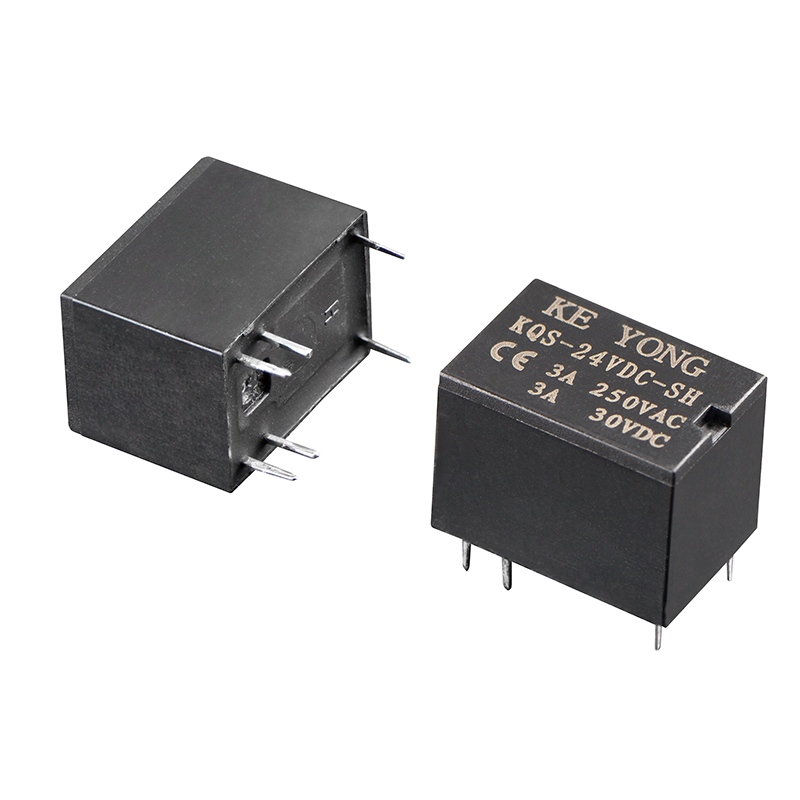

Экономичное сигнальное реле тонкого профиля KEYONG KQS (4100) представляет собой компактное сигнальное реле на печатной плате с током 5 А, предназначенное для производителей, которым необходимы надежные коммутационные характеристики с оптимизированными затратами на закупки. Разработанный для OEM-приложений и промышленных электронных систем управления, он сочетает в себе стабильную передачу сигнала, низкое энергопотребление катушки, высокую чувствительность и компактный тонкий профиль, что делает его идеальным для оборудования автоматизации, телекоммуникационных устройств, контроллеров домашней автоматизации, бытовой техники и промышленных плат управления.
KQS(4100) имеет пластиковую герметичную конструкцию и обеспечивает эффективную защиту от пыли и воздействия окружающей среды, гарантируя долгосрочную стабильность работы в требовательных приложениях. Полностью соответствует требованиям RoHS, соответствует требованиям международного рынка и удовлетворяет глобальные потребности в закупках. Каждое реле проходит 100% онлайн-тестирование и строгий контроль качества, чтобы гарантировать стабильную производительность, быстрое время отклика и повышенную механическую долговечность.
Как профессиональный китайский производитель и поставщик сигнальных реле, KEYONG предлагает прямые цены с завода, стабильные производственные мощности, настройку OEM/ODM и инженерную поддержку, чтобы помочь покупателям сократить затраты на поиск без ущерба для качества. KQS(4100) широко используется в системах автоматизации, телекоммуникационном оборудовании, беспроводных пультах дистанционного управления, устройствах умного дома и модулях управления печатными платами.

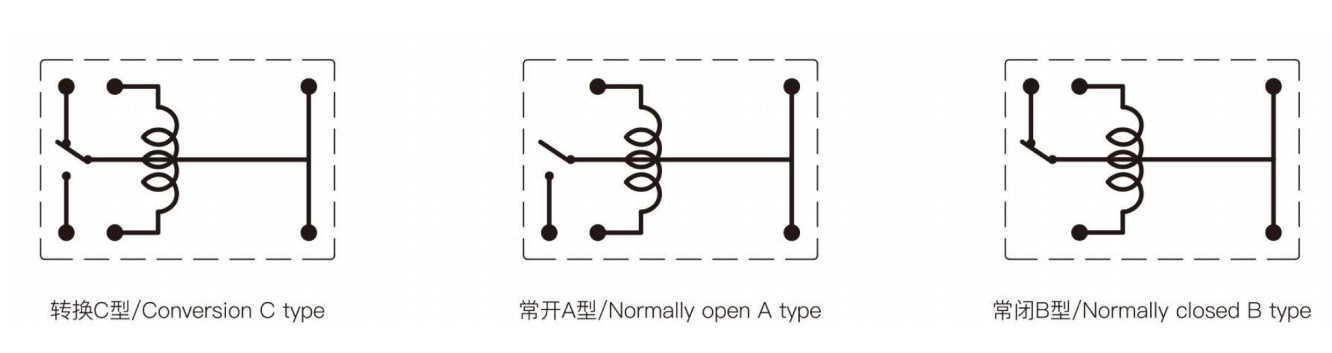

| Контакты | А, Б, С |
| Контактное сопротивление | ≤50 мК(1А, 6 В постоянного тока) |
| Контактный материал | Серебряный сплав: AgSnO₂In₂O₃, AgSnO₂, AgNi. |
| Контактный рейтинг (Res.load) | 1 А 120 В переменного тока/3 А 250 В переменного тока/30 В постоянного тока |
| Макс. напряжение переключения | 250 В переменного тока/30 В постоянного тока |
| Максимальный ток переключения | 5А |
| Максимальная коммутируемая мощность | 750 ВА/90 Вт |
| Электрическая выносливость (частота: 360 операций в час) | 1×10 операций/1×10 операций |
| Механическая выносливость (частота: 18000 операций в час) | 1 × 10⁷ операций |
| Потребляемая мощность (Вт) | 0,36 Вт (л) | 0,2 Вт (В) | ||||||||||||
| Номинальное напряжение (В постоянного тока) | 03 | 05 | 06 | 09 | 12 | 18 | 24 | 03 | 05 | 06 | 09 | 12 | 18 | 24 |
| Сопротивление катушки (Q±10%) | 25 | 69.4 | 100 | 225 | 400 | 900 | 1600 | 45 | 125 | 180 | 405 | 720 | 1620 | 2880 |
| Напряжение срабатывания (Макс.) | 75% (номинальное напряжение) | |||||||||||||
| Падение напряжения (мин) | 5% (номинальное напряжение) | |||||||||||||
| Максимально допустимое напряжение перегрузки (В постоянного тока) | 130% (номинальное напряжение) | |||||||||||||
| Уровень изоляции | Б/Ж | |
| Сопротивление изоляции | 100 МОм (500 В постоянного тока) | |
| Диэлектрическая прочность (ток утечки 1 мА) | Между катушкой и контактами | 1000 В переменного тока, 1 мин. |
|
|
Между открытыми контактами | 500 В переменного тока, 1 мин. |
| Время работы (при номинальном напряжении) | ≤5 мс | |
| Время отпускания (без диода) (при номинальном напряжении) | ≤5 мс | |
| Влажность | 5%~85% относительной влажности | |
| Температура окружающей среды | -40℃~+85℃ | |
| Ударопрочность | Функциональный | 98 м/с² |
|
|
Разрушительный | 980 м/с² |
| Устойчивость к вибрации (двойная амплитуда) | 10 Гц~55 Гц 1,5 мм | |
| Масса | Около 3,8 г | |
| Строительство | Герметичный флюс | |
Экономичное сигнальное реле KEYONG с тонким профилем широко используется в электронных системах, требующих компактных размеров, стабильного переключения сигнала и экономичной производительности. Тонкая конструкция печатной платы и надежные электрические характеристики делают ее идеальным выбором для:
Оборудование промышленной автоматизации– Цепи управления, модули ПЛК и интерфейсные платы автоматизации.
Телекоммуникационные устройства– Коммутация передачи сигналов, модули связи и сетевое оборудование
Системы умного дома– Интеллектуальные выключатели, интеллектуальные панели управления и устройства домашней автоматизации.
Бытовая техника– Кондиционеры, стиральные машины, микроволновые печи и панели управления.
Системы безопасности и сигнализации– Системы контроля доступа, модули сигнализации и устройства мониторинга
Системы управления питанием– Приложения управления переключением малой мощности и защиты цепей
Бытовая электроника– Компактные электронные изделия, требующие эффективных релейных решений на печатных платах.
В1: В чем основное преимущество сигнального реле KEYONG Slim Profile?
О: Он предлагает превосходный баланс компактных размеров, коммутационной способности 5 А, низкого энергопотребления и конкурентоспособной заводской цены, что делает его идеальным для закупок в больших объемах.
В2: В каких отраслях обычно используется это сигнальное реле?
Ответ: Он широко используется в промышленной автоматизации, телекоммуникационном оборудовании, устройствах «умного дома», бытовой технике и системах управления печатными платами.
В3: Поддерживает ли KEYONG OEM и индивидуальные релейные решения?
А: Да. Как профессиональный китайский производитель сигнальных реле, KEYONG предоставляет услуги OEM/ODM, включая индивидуальное напряжение катушки, конфигурацию контактов и упаковку.
В4: Подходит ли это реле для печатных плат высокой плотности?
А: Да. Его тонкий профиль и компактные размеры делают его очень подходящим для компактных печатных плат.
В5: Почему стоит выбрать KEYONG в качестве поставщика сигнальных реле?
О: KEYONG предлагает прямые цены на заводе, строгий контроль качества, стабильную производственную мощность и надежную долгосрочную поддержку поставок для покупателей реле по всему миру.
