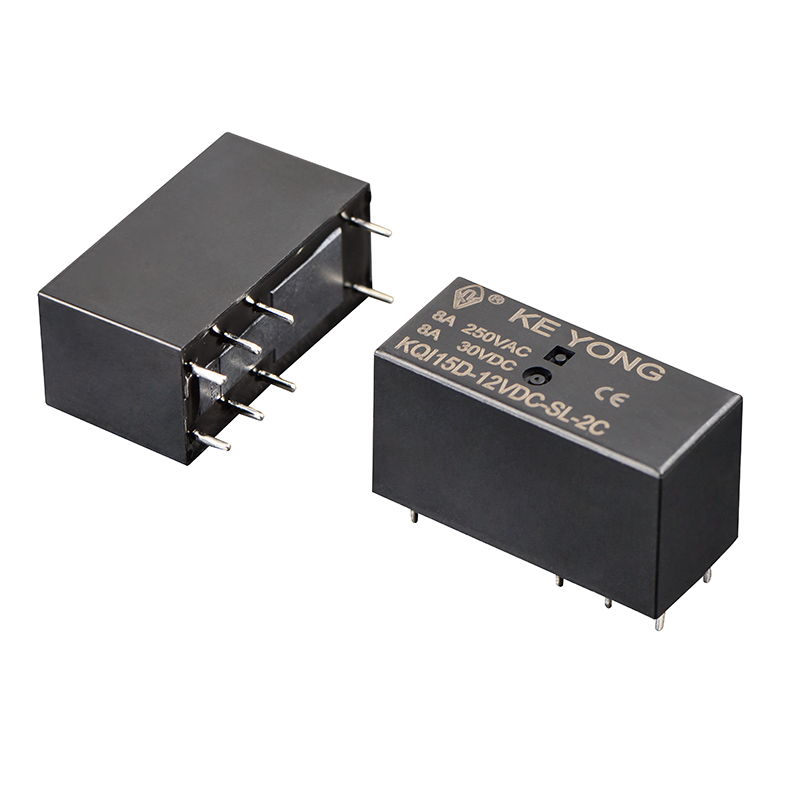

НИНБО КЕЙОНГ ЦЖИНШЭН ЭЛЕКТРИЧЕСКИЙ ПРИБОР CO., LTD. Миниатюрное реле высокой мощности для печатной платы KQI15D (115F-2P) 8А/250 В переменного тока представляет собой компактное и надежное реле, предназначенное для бытовой техники, систем автоматизации, телекоммуникационного оборудования и устройств электрического управления. Обладая стабильной коммутационной способностью 8 А и высокими показателями электробезопасности, он подходит для приложений с печатными платами высокой плотности и длительной эксплуатации.
Коммутационная способность 8 А для стабильного управления нагрузкой

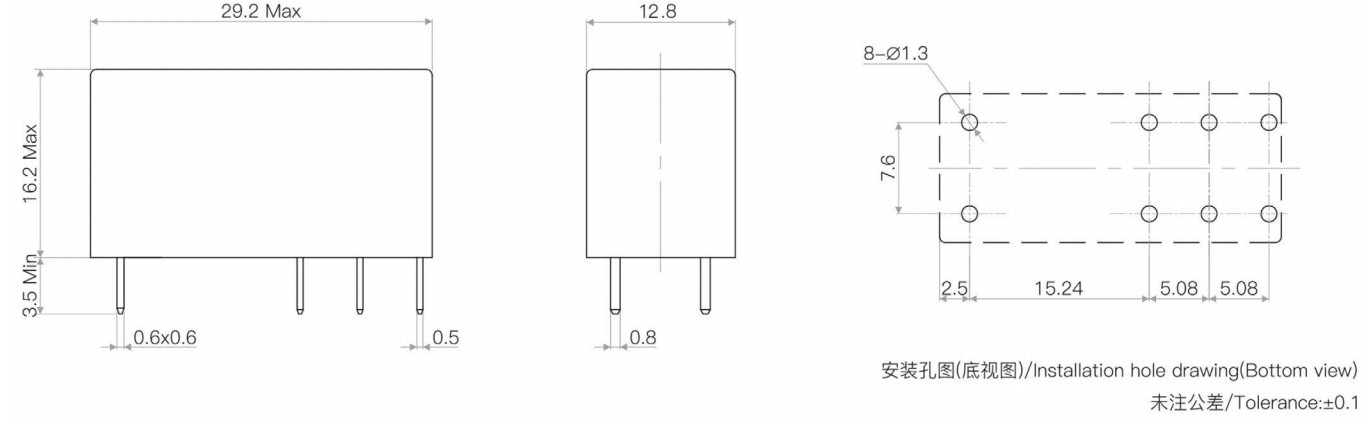

Компактный низкопрофильный дизайн высотой всего 16,2 мм.
Диэлектрическая прочность 5 кВ между катушкой и контактами
Расстояние утечки 10 мм для повышения электробезопасности.
Дополнительное соответствие IEC60335-1
Низкое энергопотребление катушки для повышения энергоэффективности
Легкая конструкция, подходящая для компактных устройств.
Монтаж на печатной плате для автоматизированной сборки
Доступны модели с пластиковым уплотнением, флюсовым покрытием и опционально взрывозащищенные исполнения.

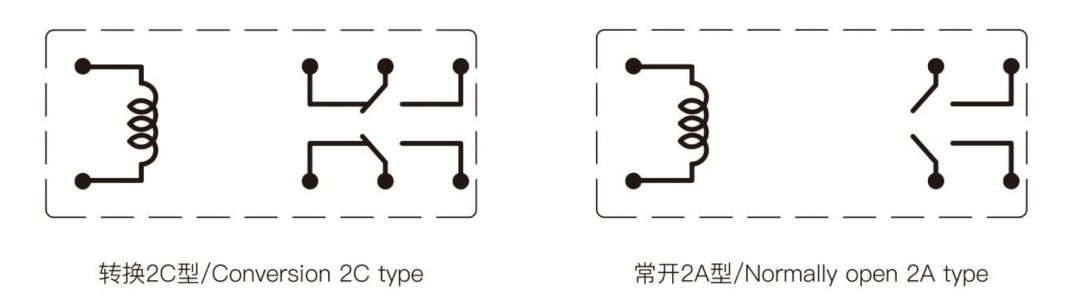

| Контакты | 2А, 2С |
| Контактное сопротивление | ≤50 мОм |
| Контактный материал | Серебряный сплав: AgSnO₂In₂O₃, AgSnO₂, AgNi. |
| Контактный рейтинг (Res.load) | 8А 250 В переменного тока/30 В постоянного тока |
| Макс. напряжение переключения | 440 В переменного тока/125 В постоянного тока |
| Максимальный ток переключения | 8А |
| Максимальная коммутируемая мощность | 2000ВА |
| Электрическая выносливость (частота: 360 операций в час) | 1×10⁵ps/1×10⁴ops |
| Механическая выносливость (частота: 18000 операций в час) | 1 × 10⁷ операций |
| Потребляемая мощность (Вт) | 0,4 Вт (л) | |||||||
| Номинальное напряжение (В постоянного тока) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Сопротивление катушки (Q±10%) | 62 | 90 | 202 | 360 | 810 | 1440 | 3240 | 5760 |
| Напряжение срабатывания (Макс.) | ≤80% (номинальное напряжение) | |||||||
| Падение напряжения (мин) | ≥5% (номинальное напряжение) | |||||||
| Максимально допустимое напряжение перегрузки (В постоянного тока) | 150% (номинальное напряжение) | |||||||
| Уровень изоляции | Б/Ж | |
| Сопротивление изоляции | 1000 МОм (500 В постоянного тока) | |
| Диэлектрическая прочность (ток утечки 1 мА) | Между катушкой и контактами | 5000 В переменного тока, 1 мин. |
|
|
Между комплектами контактов | 2500 В переменного тока, 1 мин. |
|
|
Между открытыми контактами | 1000 В переменного тока, 1 мин. |
| Время работы (при номинальном напряжении) | ≤15 мс | |
| Время отпускания (без диода) (при номинальном напряжении) | ≤8 мс | |
| Влажность | 5%~85% относительной влажности | |
| Температура окружающей среды | -40℃~+85℃ | |
| Ударопрочность | Функциональный | 98 м/с² |
|
|
Разрушительный | 980 м/с² |
| Устойчивость к вибрации | 10 Гц~150 Гц | |
| Масса | Около 15 г | |
| Строительство | Герметичный флюс | |
●Бытовая техника
●Устройства умного дома.
●Системы промышленной автоматизации
●Коммуникационное оборудование
●Электрические приборы и счетчики.
●Системы дистанционного управления
●Интеллектуальные модули управления.
●Оборудование безопасности и наблюдения.
1.Подходит ли это реле для бытовой техники?
Да. Реле широко используется в кондиционерах, стиральных машинах, интеллектуальных приборах и других бытовых электроустройствах благодаря своим компактным размерам и стабильной коммутационной способности.
2.Может ли реле поддерживать автоматическую сборку печатной платы?
Да. Конструкция для монтажа печатных плат предназначена для автоматизированного производства и применения печатных плат с высокой плотностью размещения.
3. Каковы преимущества диэлектрической прочности 5 кВ?
Более высокая диэлектрическая прочность повышает безопасность изоляции и помогает защитить систему управления во время длительной эксплуатации.
4. Поддерживает ли KEYONG настройку OEM?
Да. KEYONG предоставляет OEM и индивидуальные релейные решения в соответствии с требованиями заказчика, включая напряжение катушки, форму контакта и решения для конкретного применения.
5.Какие сертификаты имеет реле?
Реле соответствует стандартам UL, TUV, CQC, CE и RoHS.
Как профессиональный китайский производитель и поставщик реле, KEYONG предлагает надежные релейные решения для OEM-проектов и оптовых закупок.
●Система управления качеством ISO9001.
●Сертификация UL, TUV, CQC, CE и RoHS.
●Усовершенствованные автоматизированные производственные линии.
●Стабильное качество продукции и доставка.
●Поддержка OEM и индивидуальных реле.
●Образец поддержки для инженерной оценки
Миниатюрное реле высокой мощности KEYONG KQI15D (115F-2P) сочетает в себе компактный дизайн, надежность переключения и высокую электрическую безопасность, что делает его идеальным выбором для современных электрических и интеллектуальных систем управления.
Благодаря стабильному качеству продукции, расширенным производственным возможностям и профессиональной технической поддержке, KEYONG стала надежным поставщиком реле для клиентов в сфере бытовой техники, промышленной автоматизации, интеллектуальных систем управления и связи по всему миру.
