Миниатюрное силовое реле с прозрачной крышкой KQIH(14FH) 20А производства KEYONG предназначено для стабильной работы сильноточного переключения в требовательных электрических системах управления. Благодаря компактной конструкции, прозрачной защитной крышке и надежным контактам это реле широко применяется в бытовой технике, оборудовании промышленной автоматизации, устройствах связи, интеллектуальных системах управления, автомобильной электронике и возобновляемых источниках энергии.
Являясь профессиональным производителем и поставщиком реле в Китае, компания Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd. объединяет исследования и разработки реле, автоматизированное производство, контроль качества и техническое обслуживание, чтобы предоставить надежные релейные решения для OEM-производителей и промышленных клиентов по всему миру.
Имея более чем десятилетний опыт производства и годовую производственную мощность, превышающую 80 миллионов реле, KEYONG стала надежным заводом по производству реле, обслуживающим клиентов в Северной Америке, Европе, Юго-Восточной Азии, на Ближнем Востоке и в Южной Америке.
Надежная работа в сложных условиях
Реле предназначено для поддержания стабильной работы в сложных электрических условиях, включающих частое переключение и непрерывную работу под нагрузкой.
Повышенная эксплуатационная безопасность
Прозрачная конструкция крышки улучшает видимость при осмотре и помогает снизить риски при обслуживании оборудования.
Длительный срок службы
Оптимизированная система контактов и прецизионные производственные процессы повышают механическую прочность и электрический срок службы.
Подходит для автоматизированного производства
Стандартизированные монтажные размеры печатных плат обеспечивают эффективную автоматизированную сборку на промышленных производственных линиях.
Высокая коммутационная способность 20 А
Это миниатюрное силовое реле рассчитано на стабильное переключение нагрузки до 20 А. Обеспечивает надежную электропроводность и превосходную стабильность контактов в электрических системах средней и высокой нагрузки.

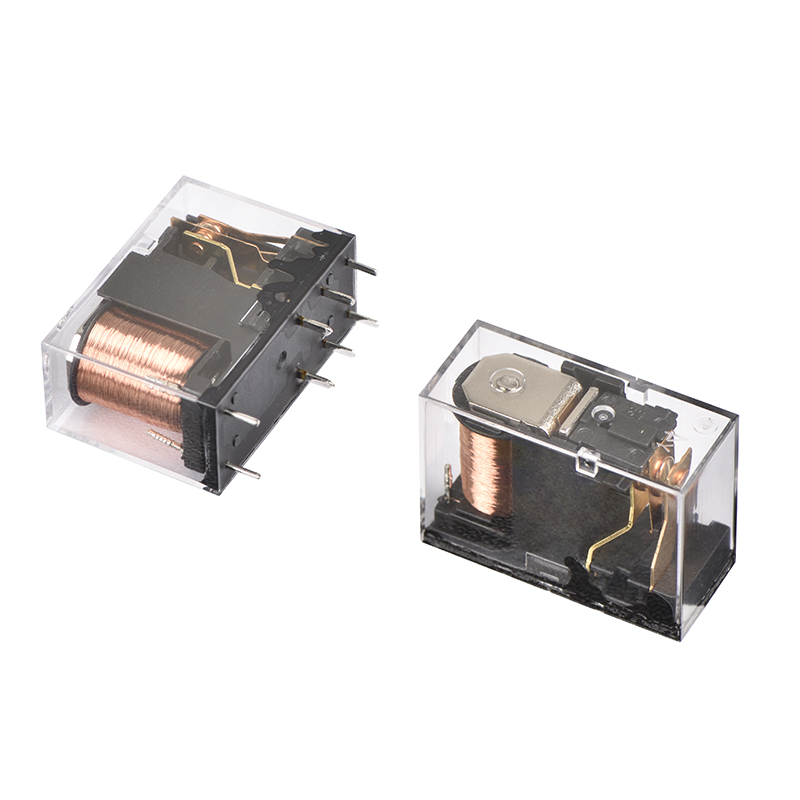

Прозрачный защитный чехол
Прозрачный корпус позволяет инженерам и обслуживающему персоналу визуально контролировать условия внутреннего контакта во время работы и испытаний, повышая эффективность обслуживания и эксплуатационную безопасность.

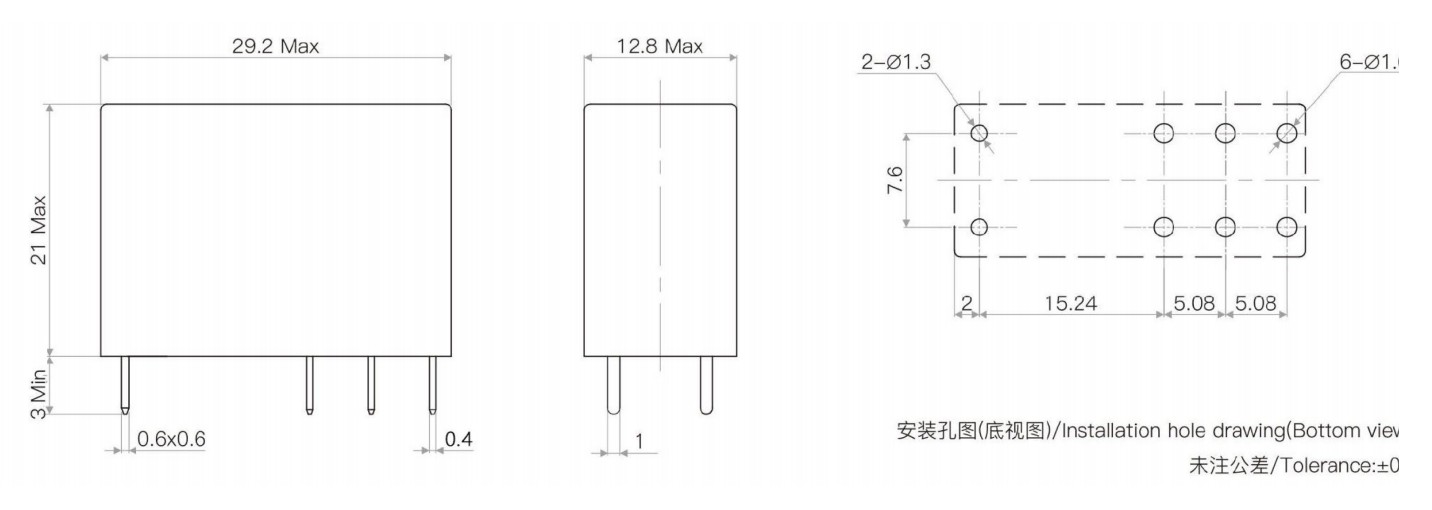

Компактная конструкция для монтажа на печатной плате
Реле имеет компактную миниатюрную конструкцию и подходит для установки на печатной плате, где требуется компактная компоновка и стабильный монтаж.
Стабильные электрические характеристики
Реле обеспечивает низкое контактное сопротивление, стабильную работу катушки и надежную защиту от помех, что делает его пригодным для длительной непрерывной работы.
Прочные контактные материалы
Контакты из высококачественного серебряного сплава улучшают проводимость, дугостойкость и электрическую долговечность, одновременно продлевая срок службы при повторяющихся условиях переключения.
Низкое энергопотребление
Оптимизированная конструкция катушки помогает снизить потребление энергии, сохраняя при этом быстрый отклик и стабильную работу.

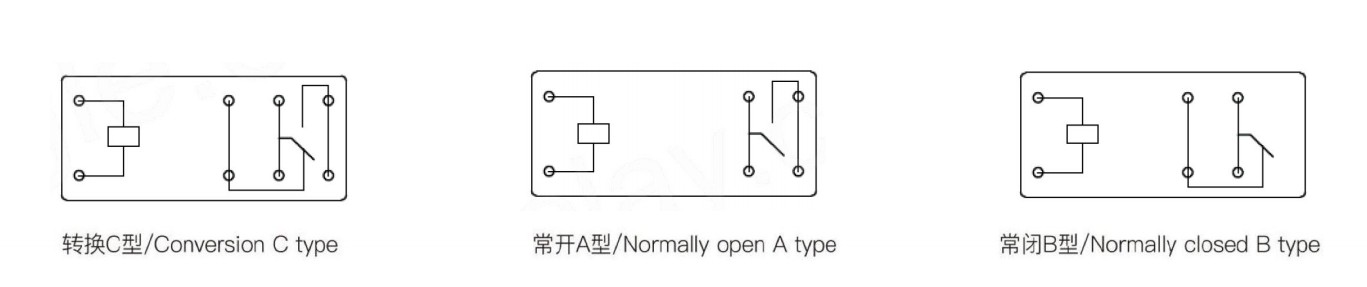

| Контакты | А, Б, С |
| Контактное сопротивление | ≤50 мОм (1 А, 6 В постоянного тока) |
| Контактный материал | Серебряный сплав: AgSnO₂In₂O₃, AgSnO₂, AgNi. |
| Контактный рейтинг (Res.load) | 16 А 250 В переменного тока/16 А 30 В постоянного тока |
| Макс. напряжение переключения | 277 В переменного тока/30 В постоянного тока |
| Максимальный ток переключения | 20А |
| Максимальная коммутируемая мощность | 5540 ВА/480 Вт |
| Электрическая выносливость (частота: 360 операций в час) | 1×10⁴опс/1×10⁴опс |
| Механическая выносливость (частота: 18000 операций в час) | 1 × 10⁷ операций |
| Потребляемая мощность (Вт) | 0,54 Вт (л) | 0,72 Вт (Д) | ||||||||||||||
| Номинальное напряжение (В постоянного тока) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Сопротивление катушки (Q±10%) | 46.3 | 66.7 | 150 | 267 | 600 | 1067 | 2400 | 4267 | 34.7 | 50 | 112.5 | 200 | 450 | 800 | 1800 | 3200 |
| Напряжение срабатывания (Макс.) | 80% (номинальное напряжение) | |||||||||||||||
| Падение напряжения (мин) | 5% (номинальное напряжение) | |||||||||||||||
| Максимально допустимое напряжение перегрузки (В постоянного тока) | 130% (номинальное напряжение) | |||||||||||||||
| Уровень изоляции | Б/Ж | |
| Сопротивление изоляции | 1000МК(500В постоянного тока) | |
| Диэлектрическая прочность (ток утечки 1 мА) | Между катушкой и контактами | 5000 В переменного тока, 1 мин. |
|
|
Между открытыми контактами | 1000 В переменного тока, 1 мин. |
| Время работы (при номинальном напряжении) | ≤15 мс | |
| Время отпускания (без диода) (при номинальном напряжении) | ≤5 мс | |
| Влажность | 5%~85% относительной влажности | |
| Температура окружающей среды | -40℃~+85℃ | |
| Ударопрочность | Функциональный | 98 м/с² |
|
|
Разрушительный | 980 м/с² |
| Устойчивость к вибрации (двойная амплитуда) | 10 Гц~55 Гц 1,5 мм | |
| Масса | Около 17 г | |
| Строительство | Герметичный флюс | |
1. Для каких применений подходит миниатюрное силовое реле с прозрачной крышкой на 20 А?
Это реле обычно используется в бытовой технике, системах промышленной автоматизации, интеллектуальных контроллерах, коммуникационном оборудовании, системах возобновляемых источников энергии, автомобильной электронике и устройствах безопасности, требующих стабильной коммутационной способности 20 А.
2.Может ли компания KEYONG предоставить индивидуальные релейные решения?
Да. KEYONG поддерживает OEM и индивидуальное производство реле в соответствии с требованиями заказчика, включая напряжение катушки, структуру клемм, упаковку и решения для конкретного применения.
3.Какие сертификаты имеют реле KEYONG?
Релейная продукция KEYONG получила сертификаты, включая UL, TUV, CQC, CE и RoHS, что помогает клиентам соответствовать международным стандартам безопасности и качества.
4.Как KEYONG обеспечивает качество продукции?
Компания строго следует стандартам управления качеством ISO9001 и использует автоматизированные системы тестирования и контроля на протяжении всего производства, чтобы обеспечить стабильную работу и надежность реле.
Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd. является профессиональным производителем реле, расположенным в Нинбо, провинция Чжэцзян, Китай. Компания специализируется на производстве автомобильных реле, силовых реле, сигнальных реле, новых энергетических реле, реле мигалок, реле стеклоочистителей прерывистого действия, гнезд реле и жгутов проводов.
Постоянно улучшая производственные возможности, качество продукции и технические инновации, KEYONG стала надежным поставщиком реле для клиентов по всему миру.
Если вы ищете надежного производителя, поставщика или фабрику миниатюрного силового реле с прозрачной крышкой на 20 А в Китае, KEYONG обеспечит стабильное качество продукции, профессиональную техническую поддержку и эффективное обслуживание для ваших проектов и потребностей в закупках.
