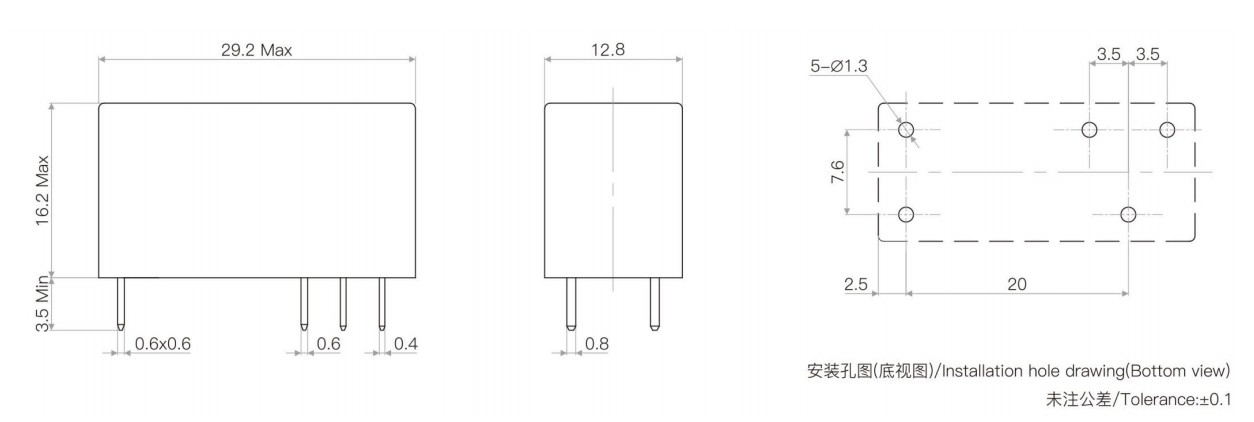

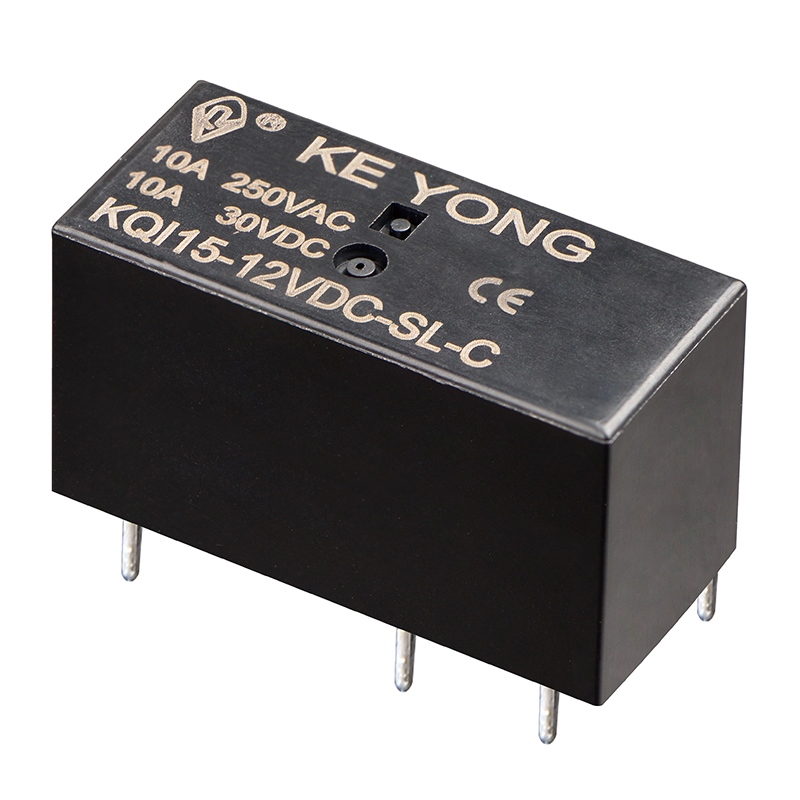

НИНБО КЕЙОНГ ЦЖИНШЭН ЭЛЕКТРИЧЕСКИЙ ПРИБОР CO., LTD. Миниатюрное силовое реле для переключения 10А KQI15 (115F) 12А для печатной платы - это компактное и надежное реле, предназначенное для бытовой техники, систем автоматизации и электрооборудования управления. Обладая коммутационной способностью 12 А, диэлектрической прочностью 5 кВ, длиной пути утечки 10 мм и низким энергопотреблением катушки 0,4 Вт, он обеспечивает стабильную и безопасную коммутационную эффективность для долгосрочного применения. Благодаря максимальной высоте 16,2 мм, конструкции для монтажа на печатной плате, вариантам с пластиковой герметизацией и защитой от флюса, а также соответствию RoHS, это реле широко используется в устройствах умного дома, телекоммуникационном оборудовании, приборах, счетчиках и системах дистанционного управления. Являясь профессиональным производителем и поставщиком реле в Китае, компания KEYONG предлагает надежные релейные решения для OEM и промышленного применения.
Стабильная коммутационная способность 10 А
Миниатюрное силовое реле для переключения 10А предназначено для надежного переключения нагрузки со стабильной электропроводностью и низким контактным сопротивлением. Он обеспечивает надежную работу различных электронных систем управления, требующих непрерывного и эффективного переключения.
Компактная миниатюрная структура
Это силовое реле для печатной платы имеет компактную и легкую конструкцию и помогает сэкономить место при установке и поддерживает компоновку печатных плат с высокой плотностью размещения. Он подходит для современного электронного оборудования с ограниченными требованиями к внутреннему пространству.
Высокая электроизоляция и безопасность
Изготовленное в соответствии со строгими стандартами качества, реле обеспечивает превосходную диэлектрическую прочность и изоляционные характеристики. Это эффективно повышает эксплуатационную безопасность и снижает электрические помехи во время операций переключения.
Низкое энергопотребление
Оптимизированная электромагнитная структура обеспечивает низкое энергопотребление катушки при сохранении высокой скорости отклика и стабильных характеристик переключения, что помогает повысить общую энергоэффективность электронных систем.
Длительный механический и электрический срок службы
Изготовленное на прецизионном автоматизированном сборочном и испытательном оборудовании, реле обеспечивает стабильную долговечность и долгосрочную эксплуатационную надежность для промышленного и коммерческого применения.
Широкая совместимость для электронных систем
Это миниатюрное силовое реле совместимо с различными системами управления печатными платами и электрическими устройствами, включая бытовую технику, оборудование автоматизации, устройства связи и интеллектуальные модули управления.
Строгий контроль качества и сертификаты
KEYONG внедряет строгие стандарты управления качеством ISO9001 на протяжении всего производства. Продукция получила сертификаты UL, TUV, CQC, CE и RoHS, что гарантирует стабильное качество и соответствие международным стандартам.

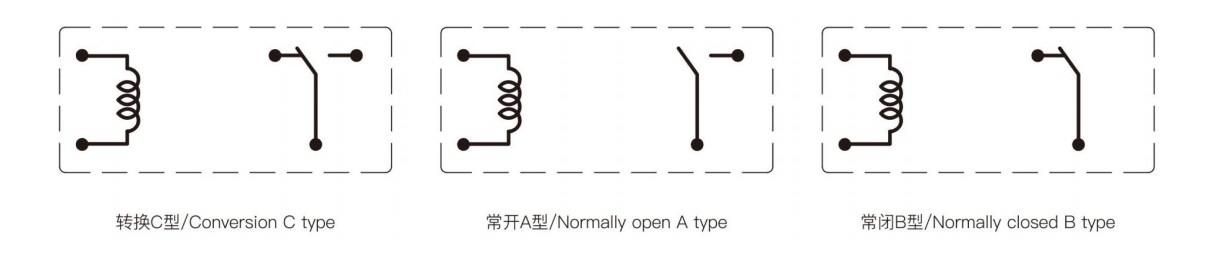

| Контакты | А, Б, С |
| Контактное сопротивление | ≤100 мОм (1 А, 6 В постоянного тока) |
| Контактный материал | Серебряный сплав: AgSnO₂In₂O₃, AgSnO₂, AgNi. |
| Контактный рейтинг (Res.load) | 10 А 250 В переменного тока/30 В постоянного тока |
| Макс. напряжение переключения | 440 В переменного тока/125 В постоянного тока |
| Максимальный ток переключения | 12А |
| Максимальная коммутируемая мощность | 3000ВА |
| Электрическая выносливость (частота: 360 операций в час) | 1×10⁵ps/1×10⁴ops |
| Механическая выносливость (частота: 18000 операций в час) | 1 × 10⁷ операций |
| Потребляемая мощность (Вт) | 0,4 Вт (л) | |||||||
| Номинальное напряжение (В постоянного тока) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Сопротивление катушки (Q±10%) | 62 | 90 | 202 | 360 | 810 | 1440 | 3240 | 5760 |
| Напряжение срабатывания (Макс.) | 70% (номинальное напряжение) | |||||||
| Падение напряжения (мин) | 10% (номинальное напряжение) | |||||||
| Максимально допустимое напряжение перегрузки (В постоянного тока) | 150% (номинальное напряжение) | |||||||
| Уровень изоляции | Б/Ж | |
| Сопротивление изоляции | 1000 МОм (500 В постоянного тока) | |
| Диэлектрическая прочность Ток утечки 1 мА) | Между катушкой и контактами | 5000 В переменного тока, 1 мин. |
|
|
Между открытыми контактами | 1000 В переменного тока, 1 мин. |
| Время работы (при номинальном напряжении) | ≤15 мс | |
| Время отпускания (без диода) (при номинальном напряжении) | ≤8 мс | |
| Влажность | 5%~85% относительной влажности | |
| Температура окружающей среды | -40℃~+85℃ | |
| Ударопрочность | Функциональный | 98 м/с² |
|
|
Разрушительный | 980 м/с² |
| Устойчивость к вибрации | 10 Гц~150 Гц | |
| Масса | Около 13 г | |
| Строительство | Герметичный флюс | |
Бытовые электроприборы, системы автоматизации, электрооборудование, приборы, счетчики средств связи и средства телемеханики.
1. Для чего используется миниатюрное силовое реле на ток 10 А?
Это реле в основном используется для переключения и управления электрической нагрузкой в бытовой технике, системах промышленной автоматизации, устройствах связи, оборудовании безопасности и интеллектуальных электронных продуктах. Это помогает безопасно и эффективно управлять цепями, сохраняя при этом компактные размеры установки.
2. Может ли это реле поддерживать непрерывную токовую нагрузку 10 А?
Да. Реле предназначено для стабильной коммутации тока 10 А при соответствующих условиях эксплуатации. KEYONG проводит строгие электрические испытания и проверки качества, чтобы обеспечить стабильную работу и длительный срок службы.
3. Подходит ли это реле для монтажа на печатной плате?
Да. Миниатюрная конструкция специально разработана для установки печатных плат и компактных электронных систем. Он поддерживает эффективную автоматизированную сборку и помогает снизить требования к пространству для установки.
4.Какие сертификаты имеют реле KEYONG?
Релейные продукты KEYONG получили множество международных сертификатов, в том числе:
● Сертификация UL
●Сертификация TUV
●Сертификация CQC
●Сертификация CE
●Соответствие RoHS
Вся продукция производится в соответствии со стандартами управления качеством ISO9001.
