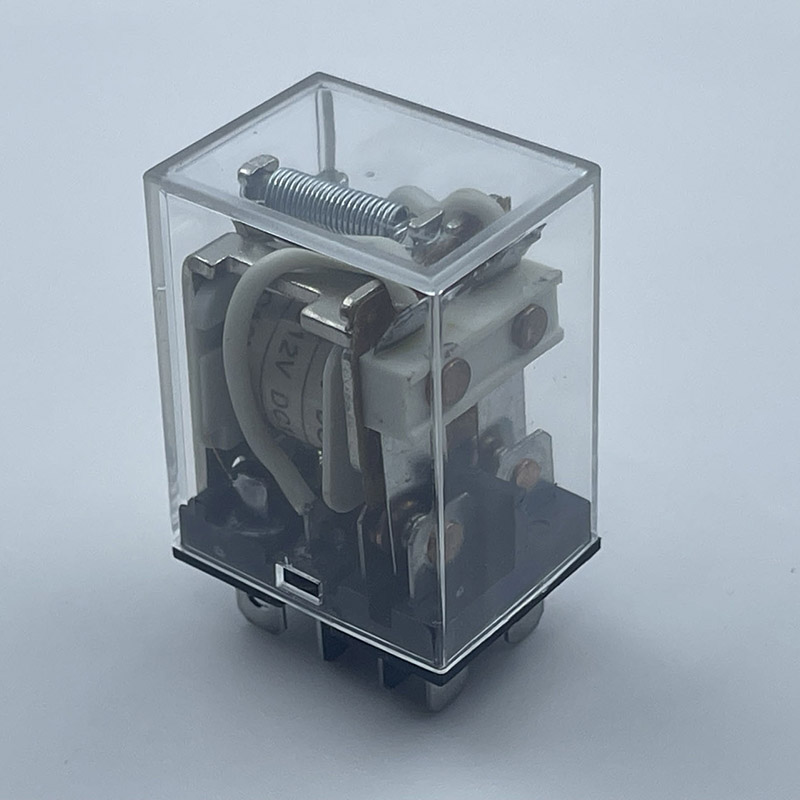

НИНБО КЕЙОНГ ЦЖИНШЭН ЭЛЕКТРИЧЕСКИЙ ПРИБОР CO., LTD. Многофункциональное миниатюрное силовое реле KY13F (18F) — это компактное высоконадежное реле, предназначенное для эффективного переключения. Он поддерживает нагрузку до 20 А (1-полюсный) и 12 А (2-полюсный) с низким энергопотреблением катушки и стабильной производительностью. Это миниатюрное силовое реле широко используется в бытовой технике, системах автоматизации, телекоммуникациях и промышленном оборудовании. Благодаря вариантам монтажа на печатную плату и гнездо, дополнительному светодиодному индикатору, диоду и функции проверки нажатием кнопки он обеспечивает гибкую установку и простоту обслуживания. Соответствует требованиям RoHS и подходит для OEM-производителей и оптовых поставок, обеспечивает долгосрочную надежность и стабильную работу в сложных условиях.
| Особенность | Миниатюрное силовое реле | Стандартное реле |
|---|---|---|
| Размер | Компактный, подходит для печатных плат | Больший размер |
| Потребляемая мощность | Низкая мощность катушки | Более высокое потребление энергии |
| Скорость переключения | Более быстрый ответ | Медленное механическое действие |
| Интеграция печатной платы | Простая автоматическая пайка | Ограниченная пригодность печатной платы |
| Надежность | Высокая стабильность, долгий срок службы | Умеренная долговечность |
| Область применения | Электроника, автоматизация, умные устройства | Базовый промышленный контроль |
Высокая надежность переключения
Стабильное контактное сопротивление обеспечивает долговременную надежность переключения даже в условиях постоянной нагрузки.
Низкое энергопотребление катушки
Оптимизированная электромагнитная структура снижает потребление энергии и повышает общую эффективность системы.
Отличные изоляционные характеристики
Диэлектрическая прочность 5 кВ обеспечивает повышенную электробезопасность для промышленного и бытового применения.
Компактная конструкция печатной платы
Миниатюрный размер помогает сэкономить место для установки, сохраняя при этом высокую коммутационную способность.

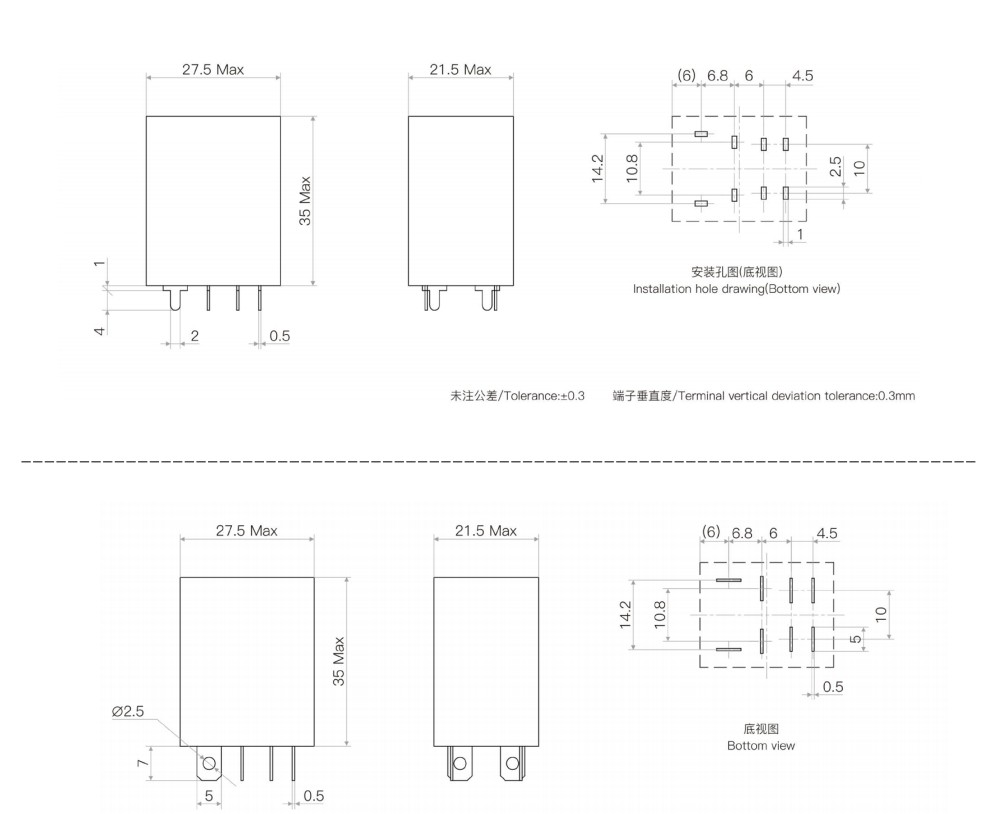

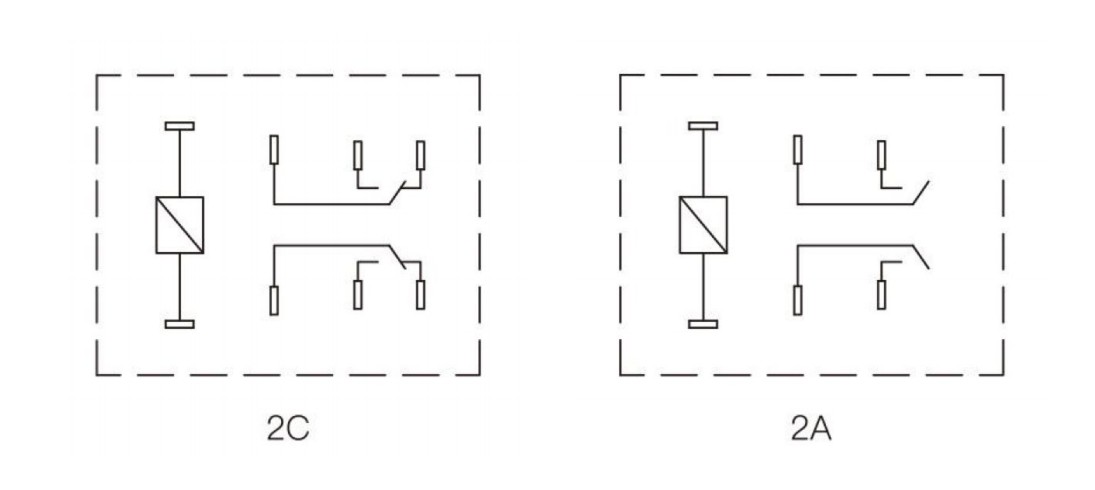

| Контакты | 2А, 2С |
| Контактное сопротивление | ≤100 мОм (1 А, 6 В постоянного тока) |
| Контактный материал | Серебряный сплав: AgSnO₂ In₂O₂, AgSnO₂, AgNi. |
| Контактный рейтинг (Res.load) | 10А 250В переменного тока |
| Макс. напряжение переключения | 250 В переменного тока/300 В постоянного тока |
| Максимальный ток переключения | 10А |
| Максимальная коммутируемая мощность | 2500 ВА/300 Вт |
| Электрическая выносливость (частота: 360 операций в час) | 1×10⁴опс/1×10⁴опс |
| Механическая выносливость (частота: 18000 операций в час) | 1 × 10⁷ операций |
| Потребляемая мощность (Вт) | 0,9 Вт/1,1 Вт | ||
| Номинальное напряжение (В постоянного тока) | 12 | 24 | 48 |
| Номинальный ток (мА) | 75 | 36.9 | 18.5 |
| Сопротивление (Q±10%) | 160 | 650 | 2600 |
| Напряжение срабатывания (Макс.) | 75% (номинальное напряжение) | ||
| Падение напряжения (мин) | 10% (номинальное напряжение) | ||
| Максимально допустимое напряжение перегрузки (В постоянного тока) | 130% (номинальное напряжение) | ||
| Уровень изоляции | Класс B/Класс F | |
| Сопротивление изоляции | ≥100 МОм | |
| Диэлектрическая прочность (ток утечки 1 мА) | Между кои и контактами | 1500 В переменного тока минута |
|
|
Между открытыми контактами | 1000 В переменного тока минута |
| Время работы (при номинальном напряжении) | ≤25 мс | |
| Время отпускания (без диода) (при номинальном напряжении) | ≤25 мс | |
| Влажность | 5%~85% относительной влажности | |
| Температура окружающей среды | -40℃~+85℃/+105℃ | |
| Ударопрочность | Функциональный | 98 м/с² |
|
|
Разрушительный | 980 м/с² |
| Устойчивость к вибрации | 10 Гц~55 Гц 1,0 мм Двойная амплитуда | |
| Масса | Около 35 г | |
| Строительство | Пылезащитный тип | |
автоматическое управление, телекоммуникационное оборудование, бытовые электроприборы и электрооборудование машин.
Вопрос 1: Для чего используется многофункциональное миниатюрное силовое реле?
Используется для управления сильноточными цепями маломощным сигналом. Он широко используется в бытовой технике, промышленной автоматизации и интеллектуальных системах управления.
В2: Как выбрать правильный номинал тока реле?
Вам следует выбрать реле с номинальным током как минимум в 1,5 раза выше, чем ваша фактическая нагрузка, чтобы обеспечить безопасную и надежную работу.
Вопрос 3: В чем разница между 1 формой A, 1 формой B и 1 формой C?
Форма A: Нормально открытый (НЕТ)
Форма B: Нормально закрытый (НЗ)
Форма C: Переключение (SPDT)
Форма C — наиболее гибкий тип для промышленного применения.
Вопрос 4: Можно ли использовать миниатюрные силовые реле в промышленности?
Да. Высококачественные миниатюрные силовые реле широко используются в промышленной автоматике, системах ПЛК и панелях управления.
В5: Что влияет на срок службы реле?
Ключевые факторы включают в себя:
Уровень тока нагрузки
Частота переключения
Температура окружающей среды
Качество контактного материала
В6: подходят ли эти реле для монтажа на печатной плате?
Да. Миниатюрные силовые реле специально разработаны для интеграции печатных плат и автоматизированных процессов пайки.
В7: Могу ли я настроить напряжение или характеристики катушки?
Да, многие производители поддерживают настройку OEM/ODM, такую как напряжение катушки, номинал контактов и конструкция корпуса.
| Фактор выбора | Что проверить | Рекомендуемая практика |
|---|---|---|
| Номинальный ток нагрузки | Фактический рабочий ток | Выберите запас безопасности ≥1,5×. |
| Напряжение катушки | Напряжение цепи управления | Система точного соответствия (3 В/5 В/12 В/24 В) |
| Контактная форма | Функция управления | Форма C для гибкого переключения |
| Тип переключения | Нагрузка переменного или постоянного тока | Точно сопоставьте номинал переменного/постоянного тока |
| Электрическая жизнь | Циклы работы | минимум ≥100 000 циклов |
| Среда | Температура, влажность, вибрация | Обеспечьте соответствие промышленному уровню |
Выбор напряжения катушки
| Напряжение катушки | Типичное применение |
|---|---|
| 3 В постоянного тока | Микроэлектронные устройства, схемы малой мощности |
| 5 В постоянного тока | USB-системы, платы управления |
| 12 В постоянного тока | Промышленное оборудование, автомобильная электроника |
| 24 В постоянного тока | Системы ПЛК, панели управления автоматизацией |
| Тип контакта | Описание | Типичное использование |
|---|---|---|
| 1 Форма А (НЕТ) | Нормально открытый | Стандартное управление ВКЛ/ВЫКЛ |
| 1 Форма B (NC) | Нормально закрытый | Цепи безопасности, отказоустойчивые системы |
| 1 Форма C (SPDT) | Переменный контакт | Переключение между двумя нагрузками |
| Номинальный ток | Подходящие приложения |
|---|---|
| 5А – 8А | Сигнальные устройства, мелкая электроника |
| 10А – 16А | Бытовая техника, модули управления |
| 20А+ | Системы большой мощности, промышленное оборудование |
