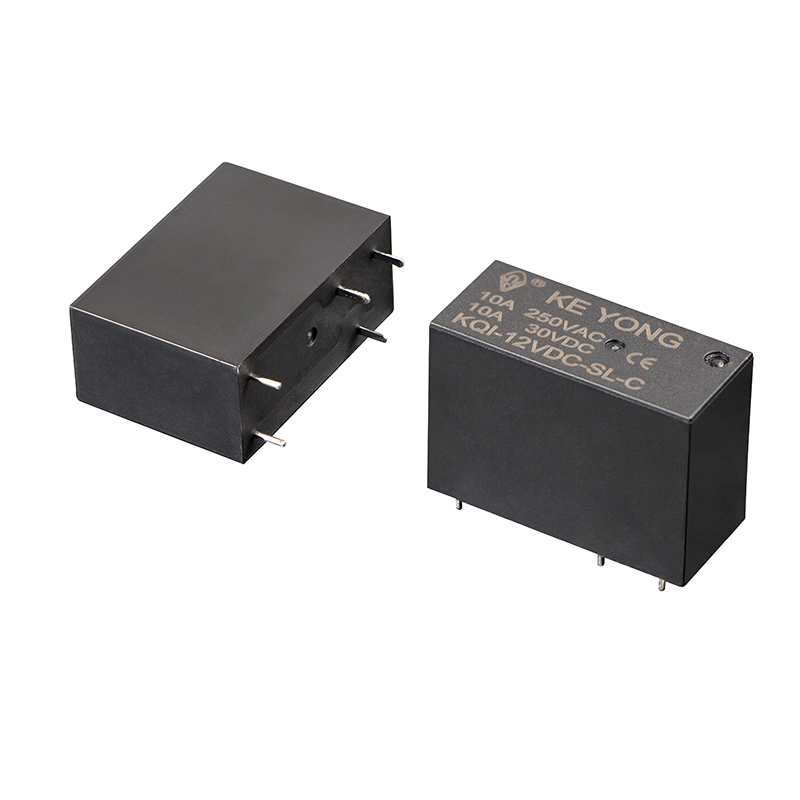

НИНБО КЕЙОНГ ЦЖИНШЭН ЭЛЕКТРИЧЕСКИЙ ПРИБОР CO., LTD. Миниатюрное силовое реле KQI(14F) 10А — компактное и надежное реле, предназначенное для бытовой техники, систем автоматизации, телекоммуникационного оборудования и устройств электрического управления. Обладая коммутационной способностью 10 А, диэлектрической прочностью 5 кВ между катушкой и контактами, низким энергопотреблением катушки и небольшой конструкцией для монтажа на печатной плате, он обеспечивает стабильную и безопасную работу в требовательных приложениях.
Реле доступно в исполнении с пластиковым уплотнением, флюсовым и дополнительным взрывозащищенным исполнением для удовлетворения различных эксплуатационных требований. Его легкая конструкция и конструкция крепления печатной платы помогают упростить сборку и повысить эффективность производства. Как профессиональный производитель реле в Китае, KEYONG предоставляет надежные релейные решения с индивидуальной настройкой OEM, поддержкой образцов и стабильными оптовыми поставками для клиентов по всему миру и инженерных проектов.
Стабильная коммутационная способность 10 А
Разработан для надежного переключения нагрузки до 10 А, подходит для приложений управления питанием и передачи сигналов, требующих стабильной электрической работы.
Компактная конструкция для крепления на печатной плате
Миниатюрная конструкция помогает сэкономить место для установки печатной платы, сохраняя при этом отличную изоляцию и электрическую надежность.
Высокие показатели электробезопасности
Реле обеспечивает надежную диэлектрическую прочность и изоляционные характеристики для длительной стабильной работы в электрических системах.
Низкое энергопотребление катушки
Оптимизированная конструкция катушки снижает потребление энергии и повышает общую эффективность системы.
Длительный механический и электрический срок службы
Изготовлено с использованием прецизионного автоматизированного оборудования для сборки и испытаний, обеспечивающего долговечность и стабильность работы.
Подходит для различных отраслей промышленности
Широко используется в бытовой технике, системах умного дома, промышленной автоматизации, устройствах связи, системах безопасности и оборудовании для возобновляемых источников энергии.

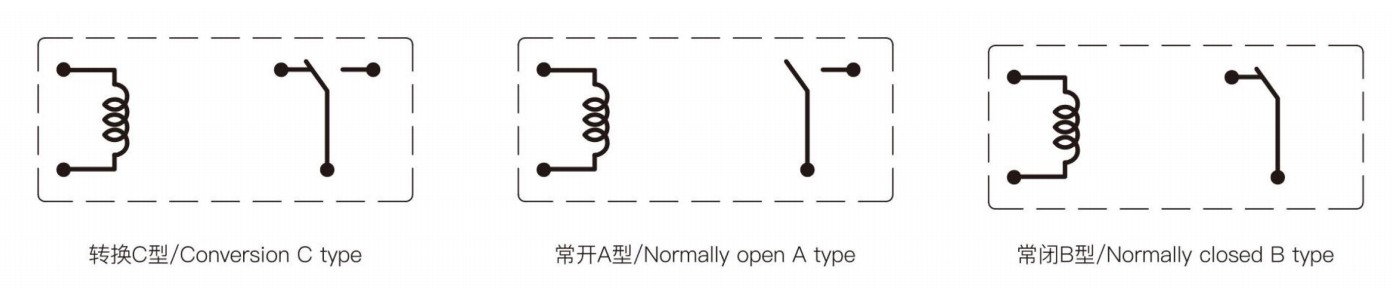

| Контакты | А, Б, С |
| Контактное сопротивление | ≤100 мОм |
| Контактный материал | Серебряный сплав: AgSnO₂In₂O₃, AgSnO₂, AgNi. |
| Контактный рейтинг (Res.load) | 10 А 250 В переменного тока/30 В постоянного тока |
| Макс. напряжение переключения | 250 В переменного тока/30 В постоянного тока |
| Максимальный ток переключения | 10А |
| Максимальная коммутируемая мощность | 2770 ВА/300 Вт |
| Электрическая выносливость (частота: 360 операций в час) | 1×10⁴опс/1×10⁴опс |
| Механическая выносливость (частота: 18000 операций в час) | 1 × 10⁷ операций |
| Потребляемая мощность (Вт) | 0,54 Вт (л) | 0,72 Вт (Д) | ||||||||||||||
| Номинальное напряжение (В постоянного тока) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Сопротивление катушки (± 10%) | 46.3 | 66.7 | 150 | 267 | 600 | 1067 | 2400 | 4267 | 34.7 | 50 | 112.5 | 200 | 450 | 800 | 1800 | 3200 |
| Напряжение срабатывания (Макс.) | 80% (номинальное напряжение) | |||||||||||||||
| Падение напряжения (мин) | 5% (номинальное напряжение) | |||||||||||||||
| Максимально допустимое напряжение перегрузки (В постоянного тока) | 130% (номинальное напряжение) | |||||||||||||||
| Уровень изоляции | Б/Ж | |
| Сопротивление изоляции | 1000 МОм (500 В постоянного тока) | |
| Диэлектрическая прочность (ток утечки 1 мА) | Между кои и контактами | 5000 В переменного тока, 1 мин. |
|
|
Между открытыми контактами | 1000 В переменного тока, 1 мин. |
| Время работы (при номинальном напряжении) | ≤15 мс | |
| Время отпускания (без диода) (при номинальном напряжении) | ≤10 мс | |
| Влажность | 5%~85% относительной влажности | |
| Температура окружающей среды | -40℃~+85℃ | |
| Ударопрочность | Функциональный | 98 м/с² |
|
|
Разрушительный | 980 м/с² |
| Устойчивость к вибрации (двойная амплитуда) | 10 Гц~55 Гц 1,5 мм | |
| Масса | Около 13 г | |
| Строительство | Герметичный флюс | |
Миниатюрное силовое реле KEYONG 10A подходит для широкого спектра электрических и электронных систем управления.
Бытовая техника
Используется в кондиционерах, стиральных машинах, микроволновых печах, водонагревателях и умной кухонной технике для стабильного управления переключением.
Управление промышленной автоматизацией
Подходит для систем ПЛК, панелей управления, модулей автоматизации и интеллектуальных устройств управления, требующих надежных реле на печатной плате.
Оборудование связи
Обеспечивает надежное переключение сигнала и питания для устройств связи и систем управления сетью.
Умный дом и системы безопасности
Широко применяется в устройствах умного дома, системах контроля доступа, системах сигнализации и интеллектуальном охранном оборудовании.
Возобновляемая энергия и энергетические системы
Может быть интегрирован в системы зарядки, оборудование для хранения энергии и модули распределения энергии.
1. Для чего используется миниатюрное силовое реле на 10 А?
Миниатюрное силовое реле на 10 А в основном используется для переключения электрических нагрузок в системах управления печатными платами. Он обычно применяется в бытовой технике, промышленных системах управления, устройствах связи, оборудовании «умного дома» и системах управления питанием.
2.Как выбрать правильное напряжение катушки?
Напряжение катушки должно соответствовать напряжению цепи управления вашего приложения. Общие варианты включают 5 В, 12 В и 24 В постоянного тока. Выбор правильного напряжения катушки помогает обеспечить стабильную работу реле и защитить цепь управления.
3. Подходит ли это реле для монтажа на печатной плате?
Да. Реле предназначено для монтажа на печатных платах и имеет компактную конструкцию, подходящую для компоновки печатных плат с высокой плотностью размещения.
4.Можно ли использовать реле в оборудовании промышленной автоматизации?
Да. Миниатюрное силовое реле KEYONG 10A широко используется в системах управления промышленной автоматизацией благодаря стабильным характеристикам переключения и длительному сроку службы.
5. Поддерживает ли KEYONG индивидуальные релейные решения?
Да. KEYONG предоставляет услуги OEM и ODM для клиентов по всему миру, включая индивидуальные спецификации реле, разъемы, жгуты в сборе и решения для конкретных приложений.
Выбор правильного миниатюрного силового реле на 10 А помогает обеспечить стабильную работу, длительный срок службы и электрическую безопасность вашего оборудования. При выборе реле наиболее важными являются следующие факторы.
Подтвердите требования к загрузке
Сначала проверьте рабочее напряжение и ток вашего приложения. Реле на 10А обычно используется в бытовой технике, системах автоматизации, интеллектуальных устройствах управления и коммуникационном оборудовании.
Выберите правильное напряжение катушки
Напряжение катушки должно соответствовать вашей цепи управления, например 5 В, 12 В или 24 В постоянного тока. Неправильное напряжение может привести к нестабильной работе или выходу из строя реле.
Выберите правильную контактную форму
Общие типы контактов включают в себя:
●1A (нормально открытый)
●1C (переключающий контакт)
Выбирайте в соответствии с вашими требованиями к управлению контуром.
Учитывайте размер реле и пространство на печатной плате
Компактное миниатюрное реле подходит для печатных плат с высокой плотностью размещения и помогает сэкономить место при установке электронного оборудования.
Проверьте безопасность и надежность
Для длительной стабильной работы рекомендуется выбирать реле с:
●Высокая диэлектрическая прочность
● Низкое энергопотребление катушки.
●Длительный электрический срок службы
●Стабильная производительность контакта.
●Проверка сертификатов
Сертифицированные реле обеспечивают лучшую безопасность и гарантию качества. Общие сертификаты включают UL, TUV, CE, CQC и RoHS.
