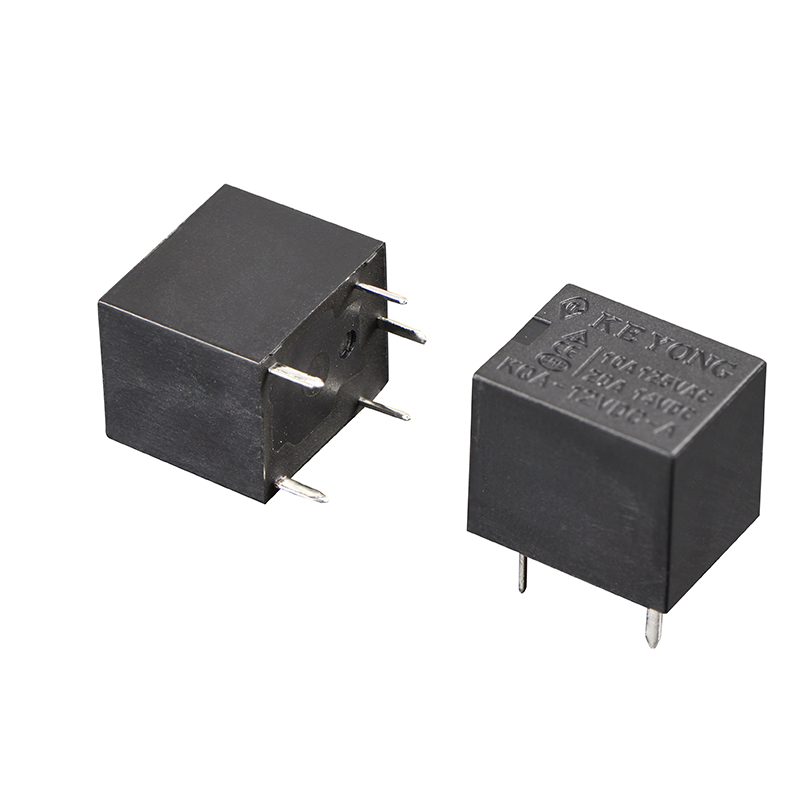

Миниатюрное автомобильное реле для печатных плат KEYONG KQA (T78) отличается компактной и легкой конструкцией для автомобильной электроники и приложений управления печатными платами с ограниченным пространством для установки. Это миниатюрное автомобильное реле для печатной платы поддерживает превосходную нагрузочную способность 35 А в течение 10 минут и 25 А в течение 1 часа, обеспечивая стабильные характеристики переключения и надежную термостойкость. Как профессиональный китайский производитель и поставщик реле, KEYONG предлагает надежные и экономичные автомобильные реле для печатных плат для OEM-производителей, дистрибьюторов и промышленного применения.
●Компактная конструкция для монтажа на печатной плате.
●Стабильная производительность переключения.
● Низкое энергопотребление катушки.
●Высокая надежность и длительный срок службы.
● Возможность быстрого реагирования
●Подходит для автомобильного и промышленного применения.
●Доступно несколько конфигураций контактов.
● Стабильное качество при автоматизированном производстве.

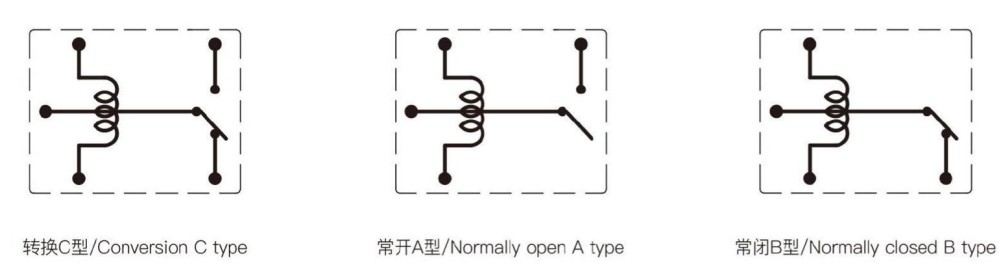

| Контакты | А, Б, С |
| Контактное сопротивление | ≤100 мОм (1 А, 6 В постоянного тока) |
| Контактный материал | Серебряный сплав: AgSnOlIn₂O₃, AgSnO₂, AgNi. |
| Контактный рейтинг (Res.load) | 10А 125В переменного тока, 10А/20А 14В постоянного тока |
| Макс. напряжение переключения | 220 В переменного тока/16 В постоянного тока |
| Максимальный ток переключения | НЕТ: 35А, НЗ: 20А |
| Максимальная коммутируемая мощность | 2200 ВА/320 Вт |
| Электрическая выносливость Частота: 360 операций в час) | 1×10 операций/1×10 операций |
| Механическая выносливость (частота: 18000 операций в час) | 1×10 операций |
| Уровень изоляции | Б/Ж | |
| Сопротивление изоляции | 100 МК (500 В постоянного тока) | |
| Диэлектрическая прочность (ток утечки 1 мА) | Между катушкой и контактами | 1500 В переменного тока, 1 мин. |
|
|
Между открытыми контактами | 1000 В переменного тока, 1 мин. |
| Время работы (при номинальном напряжении) | ≤10 мс | |
| Время отпускания (без диода) (при номинальном напряжении) | ≤5 мс | |
| Влажность | 5%~85% относительной влажности | |
| Температура окружающей среды | -40℃~+85℃/+105℃ | |
| Ударопрочность | Функциональный | 98 м/с² |
|
|
Разрушительный | 980 м/с² |
| Устойчивость к вибрации (двойная амплитуда) | 10 Гц~55 Гц 1,5 мм | |
| Масса | Около 6 г | |
| Строительство | Герметичный, защищенный флюсом | |
| Потребляемая мощность (Вт) | 0,60 Вт (л) | 0,80 Вт (Д) | ||||||||||
| Номинальное напряжение (В постоянного тока) | 05 | 06 | 09 | 12 | 18 | 24 | 05 | 06 | 09 | 12 | 18 | 24 |
| Сопротивление катушки (Ом±10%) | 42 | 60 | 135 | 240 | 540 | 960 | 31.25 | 45 | 101 | 180 | 405 | 720 |
| Напряжение срабатывания (Макс.) | 75% (номинальное напряжение) | |||||||||||
| Падение напряжения (мин) | 10% (номинальное напряжение) | |||||||||||
| Максимально допустимое напряжение перегрузки (В постоянного тока) | 130% (номинальное напряжение) | |||||||||||
1. Для чего используется миниатюрное автомобильное реле на печатной плате?
Миниатюрное автомобильное реле на печатной плате в основном используется для переключения и управления электрическими цепями в автомобильных электронных системах. Он помогает управлять более высокими токовыми нагрузками посредством слаботочных сигналов и обычно применяется в системах освещения, системах кондиционирования воздуха, модулях управления и электронных аксессуарах.
2. Почему стоит выбрать реле на печатной плате вместо традиционного реле?
Реле для печатных плат предназначены для непосредственного монтажа на печатных платах, что помогает уменьшить сложность проводки, повысить эффективность сборки и сэкономить место для установки. Миниатюрные реле для печатных плат особенно подходят для компактных автомобильных электронных устройств.
3.Как KEYONG обеспечивает качество реле?
KEYONG строго следует системе управления качеством ISO9001 и использует автоматизированное оборудование для сборки и тестирования на протяжении всего производства. Перед доставкой продукты проверяются на электрические характеристики, долговечность, стабильность и соответствие требованиям безопасности.
4.Какие отрасли обслуживает KEYONG?
Реле KEYONG широко используются в автомобильной электронике, зарядке и хранении возобновляемой энергии, промышленной автоматизации, коммуникационном оборудовании, бытовой технике, интеллектуальных технологических системах и приложениях безопасности.
Компактный размер для приложений с ограниченным пространством
Миниатюрная структура позволяет гибко устанавливать печатные платы в автомобильные электронные модули и компактные системы управления. Он широко используется в приложениях, где пространство для установки ограничено, но требуется стабильная коммутационная способность.
Стабильные электрические характеристики
Реле, изготовленное из надежных материалов контактов и оптимизированной электромагнитной структуры, обеспечивает стабильную проводимость, низкое контактное сопротивление и стабильную коммутационную способность в условиях непрерывной работы.
Низкое энергопотребление катушки
Оптимизированная конструкция катушки помогает снизить потребление энергии, сохраняя при этом высокую скорость отклика и стабильную работу, поддерживая эффективные автомобильные электронные системы.
Длительный механический и электрический срок службы
Изготовленное с использованием точного автоматизированного сборочного оборудования и строгих процессов контроля качества, реле сохраняет стабильную работу в условиях вибрации, колебаний температуры и частых переключений.
Профессиональная производственная поддержка
Как опытный китайский производитель автомобильных реле, KEYONG предоставляет OEM и индивидуальные релейные решения в соответствии с требованиями клиентов, включая выбор напряжения, расположение контактов, конфигурацию клемм и поддержку соответствия приложений.
