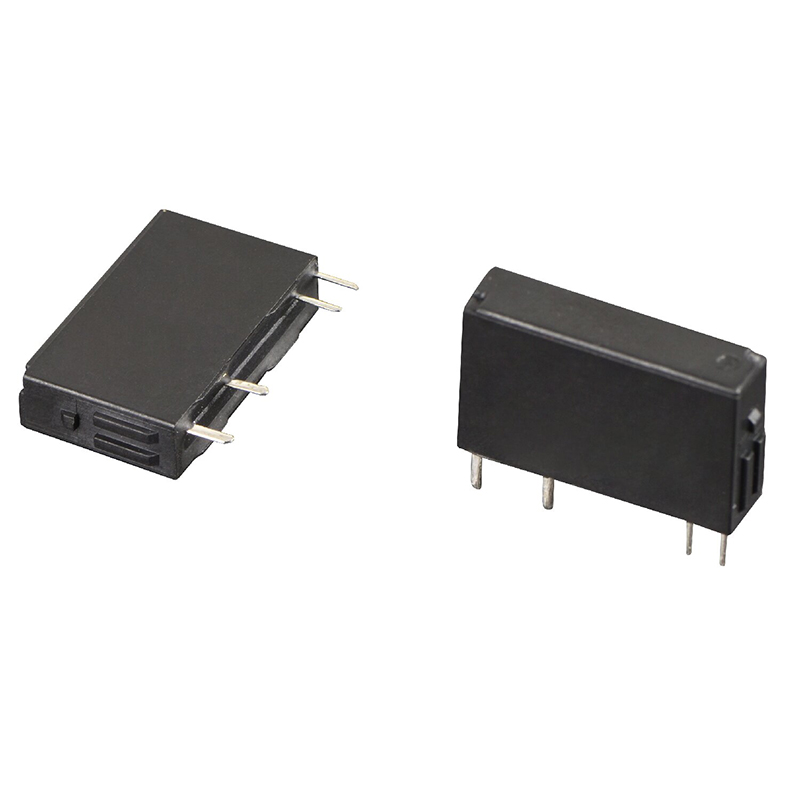

Силовое реле KEYONG Extra Slim для печатной платы предназначено для приложений, требующих стабильной производительности переключения, компактной конструкции и эффективного использования пространства на печатной плате. Благодаря своему сверхтонкому профилю и надежным электрическим характеристикам это реле широко используется в бытовой технике, системах промышленной автоматизации, коммуникационном оборудовании, интеллектуальных модулях управления, автомобильной электронике и возобновляемых источниках энергии.
Являясь профессиональным производителем и поставщиком реле в Китае, компания KEYONG специализируется на поставке высококачественных решений для электромагнитных реле, опирающихся на современные автоматизированные производственные линии, строгий контроль качества и постоянные инновации в продукции. Сверхтонкое силовое реле для печатной платы сочетает в себе компактный размер, надежную возможность переключения нагрузки и длительный срок службы, что делает его идеальным выбором для современных электронных систем управления, где пространство для установки и надежность имеют решающее значение.
●Сверхтонкая и низкопрофильная конструкция для компактной компоновки печатных плат.
●Стабильная производительность переключения при низком энергопотреблении.
●Высокая диэлектрическая прочность и надежная изоляционная защита.
●Подходит для электронных сборок высокой плотности.
●Длительный электрический и механический срок службы.
●Отличная устойчивость к вибрации и воздействиям окружающей среды.
●Совместимость с автоматизированным сборочным производством.
●Доступно индивидуальное напряжение и конфигурации клемм.
Во многих современных электронных устройствах пространство для установки печатной платы становится все более ограниченным. Силовое реле KEYONG Extra Slim для печатной платы специально разработано, чтобы помочь производителям оптимизировать внутреннюю компоновку без ущерба для электрических характеристик.
По сравнению с традиционными силовыми реле, тонкая конструкция позволяет:
●Более эффективное расположение печатных плат.
●Уменьшенный общий размер оборудования.
●Улучшенное управление температурным режимом.
●Более простая интеграция в компактные электронные системы.
Это делает реле особенно подходящим для интеллектуальных приборов, устройств связи и промышленных плат управления, требующих компактных и стабильных релейных решений.

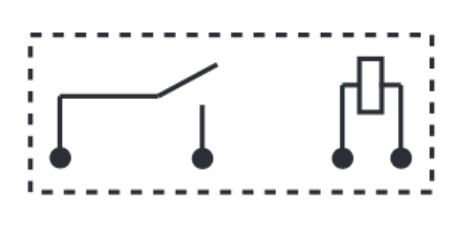

| Контакты | 1А |
| Контактное сопротивление | ≤100 м (1 А6 В постоянного тока) ≤ 50 м (1 А 6 В постоянного тока) |
| Контактный материал | AgSnO₂, AgNi |
| Контактный рейтинг (Res.load) | 5А 250 В переменного тока/30 В постоянного тока |
| Макс. напряжение переключения | 250 В переменного тока/125 В постоянного тока (при 0,3 А) |
| Максимальный ток переключения | 5А |
| Максимальная коммутируемая мощность | 1250 ВА/150 Вт |
| Минимальная нагрузка | 5 В постоянного тока 10 мА 5 В постоянного тока 1 мА |
| Механическая выносливость | 2 × 10⁷ операций |
| Электрическая выносливость | 1×10⁵ операций (AgNi, 3A 250 В переменного тока/30 В постоянного тока, 85°C, 1 с 9 с) 5×10⁴ операций (AgNi, 5 А, 250 В переменного тока/30 В постоянного тока, 1 с 9 с) |
| Номинальное напряжение (В постоянного тока) | 5 | 6 | 9 | 12 | 18 | 24 |
| Напряжение действия (В постоянного тока) | ≤3,50 | ≤4,20 | ≤6,30 | ≤8,40 | ≤12,6 | ≤16,8 |
| Напряжение выпуска (В постоянного тока) | ≥0,25 | ≥0,30 | ≥0,45 | ≥0,60 | ≥0,90 | ≥1,20 |
| Максимальное напряжение (В постоянного тока) | 6.0 | 7.2 | 10.8 | 14.4 | 21.6 | 28.8 |
| Сопротивление катушки(2) | 208x(1±10%) | 300x(1±10%) | 675x(1±10%) | 1200x(1±10%) | 2700x(1±15%) | 3200x(1±15%) |
| Уровень изоляции | Б/Ж | |
| Сопротивление изоляции | 100 МОм (500 В постоянного тока) | |
| Диэлектрическая прочность (ток утечки 1 мА) | Между катушкой и контактами | 3000 В переменного тока, 1 мин. |
|
|
Между открытыми контактами | 1000 В переменного тока, 1 мин. |
| Время работы (при номинальном напряжении) | ≤10 мс | |
| Время отпускания (без диода) (при номинальном напряжении) | ≤5 мс | |
| Влажность | 5% относительной влажности ~ 85% относительной влажности | |
| Температура окружающей среды | -40°К~85℃ | |
| Ударопрочность | Функциональный | 98 м/с² |
|
|
Разрушительный | 980 м/с² |
| Устойчивость к вибрации (двойная амплитуда) | 10 Гц~55 Гц 1,5 мм | |
| Масса | Около 3 г | |
| Строительство | Запечатанный | |
| Тип упаковки | окончание печатной платы | |
| Перенапряжение (между катушкой и контактами) | 6кВ(1,2/50мкс) | |
Бытовая техника
Используется в кондиционерах, стиральных машинах, водонагревателях, кофемашинах, индукционных плитах и системах «умный дом», требующих надежного управления переключением.
Промышленная автоматизация
Подходит для систем ПЛК, модулей управления, средств автоматизации, блоков управления питанием и промышленных контроллеров.
Оборудование связи
Обеспечивает стабильный сигнал и переключение питания для устройств связи и систем управления сетью.
Автомобильная электроника
Применяется в автомобильных модулях управления, системах зарядки и вспомогательном электронном оборудовании.
Зарядка и хранение возобновляемой энергии
Широко используется в зарядных сваях, системах хранения энергии и интеллектуальном оборудовании для распределения энергии.
Системы безопасности и наблюдения
Обеспечивает стабильную работу оборудования мониторинга, систем сигнализации и интеллектуальных устройств управления безопасностью.
Как опытный производитель реле в Китае, KEYONG предлагает гибкие OEM и индивидуальные релейные решения в соответствии с различными требованиями применения.
Услуги по настройке включают в себя:
● Настройка напряжения катушки.
●Корректировка конструкции терминала
●Параметры конфигурации контактов.
●Специальные материалы корпуса.
●Соответствие жгута проводов и разъемов.
●Индивидуальная упаковка
Наша команда инженеров поддерживает клиентов от оценки проекта и выбора продукта до массового производства и послепродажной технической помощи.
Выбор правильного сверхтонкого силового реле для печатной платы имеет решающее значение для обеспечения стабильной работы оборудования, увеличения срока службы продукта и оптимизации использования пространства на печатной плате. Для таких приложений, как бытовая техника, промышленная автоматизация, коммуникационное оборудование, автомобильная электроника и интеллектуальные системы управления, выбор реле напрямую влияет на надежность переключения, показатели безопасности и общую эффективность системы.
При выборе реле следует учитывать:
●Номинальный ток нагрузки
●Напряжение катушки
●Место для установки
●Частота переключения
●Рабочая среда
● Требуемый электрический срок службы
Технические инженеры KEYONG могут помочь с выбором реле в соответствии с требованиями вашего приложения.
1. Каковы преимущества?
Основным преимуществом является компактный низкопрофильный дизайн, который помогает сэкономить место на печатной плате, сохраняя при этом стабильную производительность переключения. Он идеально подходит для современных электронных продуктов, требующих миниатюризации и высокой интеграции.
2.Подходит ли реле для систем промышленной автоматизации?
Да. Силовое реле KEYONG Extra Slim для печатной платы предназначено для стабильной работы в приложениях промышленной автоматизации, интеллектуального управления и управления питанием.
3. Может ли компания KEYONG предоставить услуги по производству OEM-реле?
Да. Мы поддерживаем OEM-производство и производство реле по индивидуальному заказу для глобальных дистрибьюторов, производителей оборудования и заказчиков промышленной автоматизации.
4.Какие сертификаты имеют ваши реле?
Наша релейная продукция сертифицирована по стандартам UL, TUV, CQC, CE и RoHS и производится в соответствии с системой управления качеством ISO9001.
KEYONG продолжает уделять особое внимание производству реле, технологическим инновациям и стабильному качеству продукции. Благодаря передовому автоматизированному производству, строгому контролю качества и оперативному обслуживанию клиентов мы предоставляем надежные релейные решения для мировой промышленности.
Если вы ищете надежного производителя, поставщика или фабрику сверхтонких силовых реле для печатных плат в Китае, KEYONG готова поддержать ваш бизнес продукцией стабильного качества и профессиональным обслуживанием.
