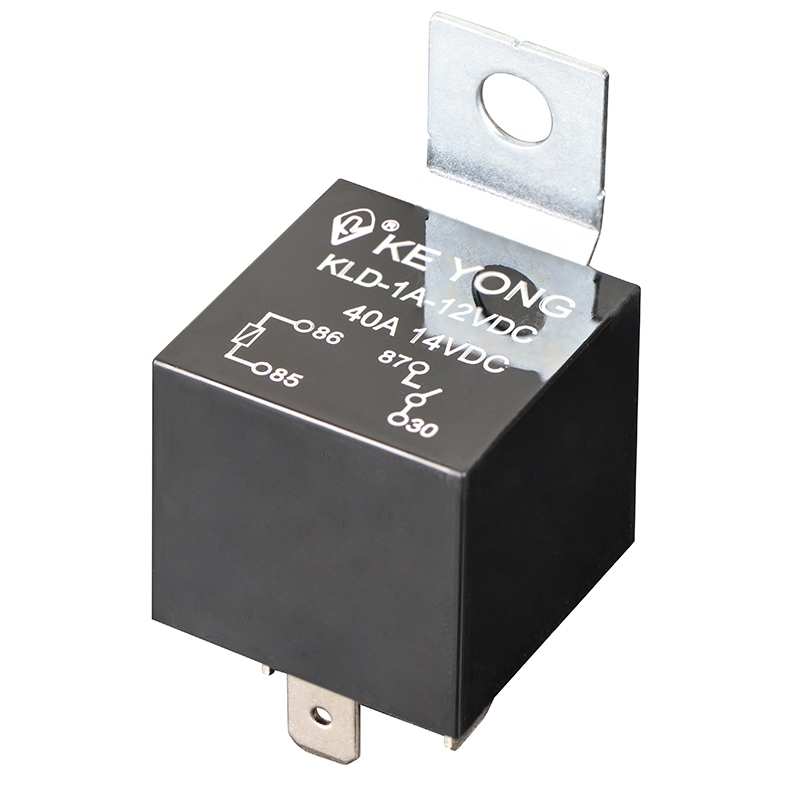

40A 4-контактное автомобильное силовое реле производства NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD. — электромеханический переключатель, предназначенный для управления сильноточными электрическими цепями транспортных средств с помощью слаботочного управляющего сигнала. Он действует как «выключатель питания с дистанционным управлением», обеспечивая безопасную и эффективную работу автомобильных компонентов, таких как фары, звуковые сигналы, топливные насосы, вентиляторы, системы кондиционирования воздуха и другие аксессуары, работающие под высокой нагрузкой.
Этот тип реле широко используется в автомобильных электросистемах, промышленном оборудовании и послепродажных модификациях автомобилей, где требуется надежное сильноточное переключение без перегрузки управляющего переключателя или ЭБУ.
Реле работает, используя небольшой электрический сигнал (вход катушки) для активации внутреннего электромагнитного переключателя:
Слаботочный сигнал подает питание на катушку (PIN 85/86 в стандартной логике реле).
Электромагнитная сила замыкает или размыкает внутренние контакты.
Через цепь нагрузки (PIN 30/87) протекает большой ток (до 40 А).
Это позволяет маломощной системе управления безопасно управлять мощными устройствами без прямого воздействия нагрузки.
1. Требуемый ток нагрузки
Выбирайте реле с запасом по крайней мере на 20–30 % выше фактической нагрузки.
Для нагрузки 30 А → выберите реле на 40 А для безопасности.
2. Конфигурация контактов
4-контактный (SPST) → простейшее переключение ВКЛ/ВЫКЛ
5-контактный (SPDT) → переключение между двумя выходами
3. Напряжение катушки
Общие опции: 12 В постоянного тока (стандартные легковые автомобили)
Для некоторых приложений может потребоваться напряжение 24 В (коммерческие автомобили).
4. Условия окружающей среды
Термостойкость (предпочтительно от -40°C до 125°C)
Пылезащитная или герметичная конструкция для использования в моторном отсеке

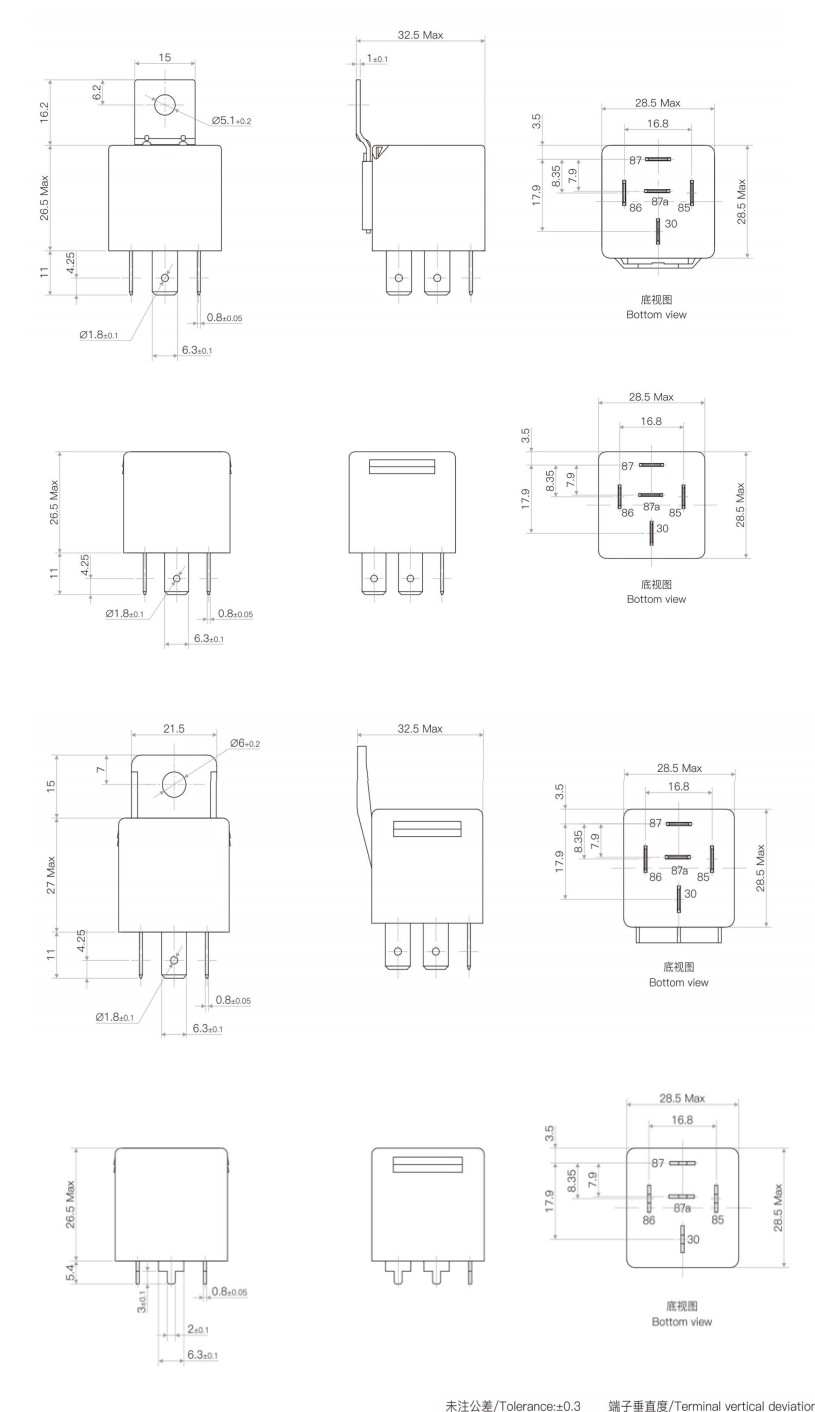

5. Тип крепления
Тип подключения (стандартная розетка)
Монтаж на печатную плату (электронная интеграция)
Тип кронштейна (промышленная установка)
| Контакты | 1/2А, 1/2Б 1/2С |
| Падение напряжения (при 10А) | ≤200 мВ |
| Контактный материал | Серебряный сплав: AgSnO₂ In₂O₃, AgSnO₂, AgNi. |
| Рейтинг контактов | 30А/40А/60А 14В постоянного тока |
| Макс. напряжение переключения | См. «Кривую предельной нагрузки». |
| Максимальный ток переключения | 60А (резистивный 14 В постоянного тока) |
| Минимальная контактная нагрузка | 1А 6В постоянного тока |
| Электрическая выносливость (частота: 900 операций/ч) | 1×10⁵опс |
| Механическая выносливость (частота: 18000 операций в час) | 1 × 10⁷ операций |
| Потребляемая мощность (Вт) | 1,6 Вт | 1,8 Вт | 1,6 Вт | 1,8 Вт | 1,8 Вт | 2,0 Вт |
| Номинальное напряжение (В постоянного тока) | 12 | 12 | 24 | 24 | 24 | 24 |
| Сопротивление катушки (Q±10%) | 90 | 90 | 360 | 360 | 320 | 320 |
| Параллельное сопротивление (Ом) |
|
680 |
|
2700 |
|
2700 |
| Напряжение срабатывания (Макс.) | 65% (номинальное напряжение) | |||||
| Падение напряжения (мин) | 10% (номинальное напряжение) | |||||
| Максимально допустимое напряжение перегрузки (В постоянного тока) | 150% (номинальное напряжение) | |||||
| уровень изоляции | Класс B/Класс F | |
| сопротивление изоляции | 100 МОм (500 В постоянного тока) | |
| Диэлектрическая прочность (ток утечки 1 мА) | Диэлектрическая прочность (между катушкой и контактами) | 500 В переменного тока минута |
| Диэлектрическая прочность (между открытыми контактами) | 500 В переменного тока минута | |
| Время работы (при номинальном напряжении) | ≤10 мс | |
| Время отпускания (без диода) (при номинальном напряжении) | ≤10 мс | |
| Влажность | 5%~85% относительной влажности | |
| Температура окружающей среды | -40℃~+125℃ | |
| Устойчивость к вибрации | 5 Гц~22,3 Гц 10 мм Двойная амплитуда | |
| 22,3–500 Гц 98 м/с² | ||
| Ударопрочность | 294 м/с² | |
| Масса | Около 36 г | |
| Строительство | Пыленепроницаемый | |
| Особенность | Стандартное реле нижнего уровня | Автомобильное силовое реле 40А |
|---|---|---|
| Текущая мощность | 20–30 А | ✔ До 40А |
| Долговечность | Середина | ✔ Многоцикловая выносливость |
| Теплостойкость | Ограниченный | ✔ Широкий температурный диапазон |
| Область применения | Основные схемы | ✔ Автомобильные системы для тяжелых условий эксплуатации |
| Надежность | Умеренный | ✔ Стабилен при вибрации/нагрузке |
По сравнению с обычными недорогими реле, высококачественное автомобильное реле на 40 А обеспечивает лучшую термическую стабильность, более длительный электрический срок службы и более стабильную коммутационную эффективность, особенно в условиях высоких нагрузок.
1. Высокая допустимая сила тока (номинальное значение 40 А)
●Поддерживает коммутационную нагрузку до 40 А.
●Подходит для тяжелых условий эксплуатации в автомобилях.
●Стабильная производительность при непрерывной работе.
2. Компактная 4-контактная структура
●Простая конструкция проводки.
●Простая установка и замена.
●Совместимость со стандартными релейными гнездами ISO.
3. Надежная коммутационная производительность.
● Сильная конструкция электромагнитной катушки.
●Низкое контактное сопротивление.
●Стабильная работа в условиях вибрации и дорожных условий.
4. Широкий диапазон применения.
●Системы автомобильного освещения.
●Охлаждающие вентиляторы и системы HVAC.
●Топливные насосы и цепи управления ЭБУ.
●Модифицированные автомобили и аксессуары для вторичного рынка.
5. Экономичное решение для управления.
●Снижает нагрузку на переключатели и модули управления.
●Продлевает срок службы электрических компонентов.
●Сводит к минимуму сложность проводки.
●Автомобильные системы управления фарами.
● Звуковой сигнал и системы сигнализации.
●Электрическое управление вентилятором охлаждения.
● Переключение топливного насоса.
●Модификация жгутов проводов.
●Цепи управления промышленной автоматизацией.
●Системы морских и внедорожных транспортных средств
В1: Что означает «4 PIN» в этом реле?
4-контактное реле включает в себя две клеммы катушки (85/86) и две переключающие клеммы (30/87), используемые для простого управления ВКЛ/ВЫКЛ.
Вопрос 2. Может ли реле на 40 А заменить реле на 30 А?
Да. Реле на 40 А может безопасно заменить реле на 30 А, если расположение разъемов и контактов совпадает.
В3: Что произойдет, если нагрузка превысит 40 А?
Превышение номинального тока может привести к перегреву, сварке контактов или выходу из строя реле. Всегда выбирайте реле с запасом прочности.
В4: подходит ли он для установки в моторном отсеке?
Да, если реле рассчитано на высокие температуры (обычно от -40°C до 125°C) и имеет пыленепроницаемую защиту.
4-контактное автомобильное силовое реле на 40 А является важнейшим компонентом для безопасного и эффективного управления сильными токами в автомобильных и промышленных системах. Благодаря высокой нагрузочной способности, компактному дизайну и стабильным характеристикам переключения он является идеальным решением как для OEM-производителей, так и для послепродажного обслуживания.
Для покупателей и инженеров выбор надежного реле гарантирует не только стабильность системы, но и долгосрочную безопасность и снижение затрат на техническое обслуживание.
