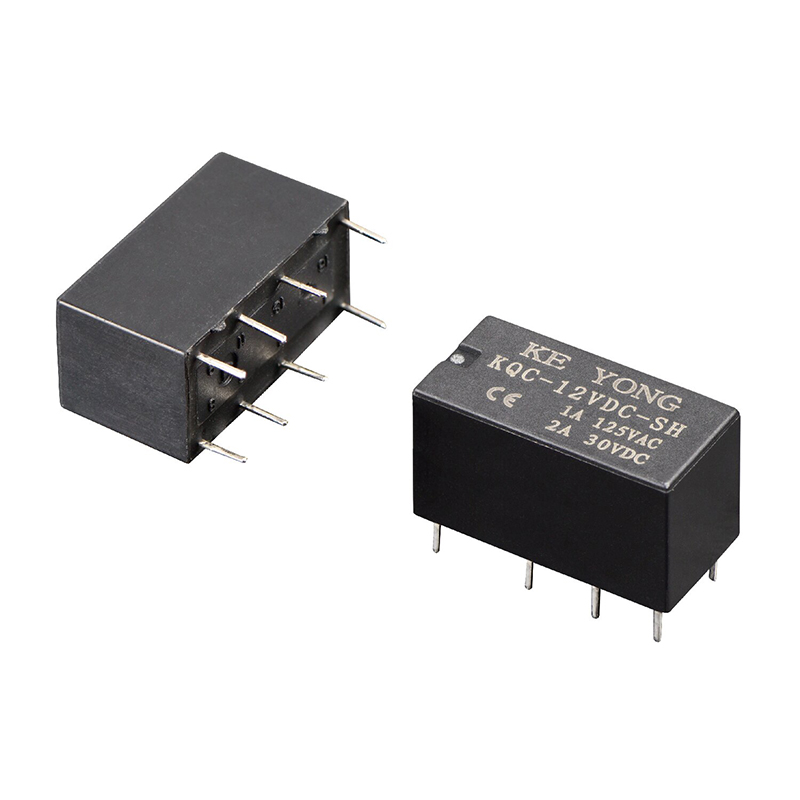

KEYONG KQC(4078) — это компактное сигнальное реле DPDP для поверхностного монтажа, предназначенное для точного переключения в телекоммуникациях, медицинском мониторинге, офисной автоматизации, системах безопасности и сенсорном управлении. Обладая раздвоенными контактами для стабильной передачи сигнала, он обеспечивает коммутационную мощность 125 ВА/60 Вт и номинальный ток контактов 2 А, 30 В постоянного тока для надежной работы схемы. Созданный в соответствии со стандартами FCC Part 68, он обеспечивает устойчивость к перенапряжению 1500 В и диэлектрическую прочность 1000 В переменного тока для повышения изоляции и безопасности. Его сверхкомпактная конструкция SMT поддерживает автоматическую сборку и пайку оплавлением, а конструкция с эпоксидным уплотнением обеспечивает защиту во время пайки волной и очистки, что делает его эффективным и надежным выбором для современного электронного производства.
• Раздвоенные контакты для стабильного и точного переключения сигнала.
• Коммутационная способность 125 ВА/60 Вт.
• Номинал контактов 2 А, 30 В постоянного тока
• Устойчивость к перенапряжению 1500 В.
• Диэлектрическая прочность 1000 В переменного тока
• Компактная конструкция SMT для автоматизированного производства.
• Эпоксидное уплотнение для улучшенной защиты процесса.
• Низкое энергопотребление с быстрым откликом на переключение.
• Моностабильная работа и длительный срок службы.
• Доступен в упаковке на катушках или в тубах.
Сигнальное реле DPDP для поверхностного монтажа KEYONG разработано с учетом современных требований к проектированию схем, где оптимизация пространства печатной платы и точность переключения имеют решающее значение.
Ключевые преимущества включают в себя:
●Компактная конструкция для поверхностного монтажа для автоматизированной сборки печатных плат.
●Конфигурация контактов DPDP для гибкого управления цепями.
●Высокая чувствительность переключения для передачи сигнала с низким энергопотреблением.
●Отличная диэлектрическая прочность для повышенной безопасности цепи.
●Стабильная производительность при непрерывной работе.
●Длительный механический и электрический срок службы.
●Подходит для процессов пайки оплавлением.
Являясь опытным поставщиком реле в Китае, компания KEYONG гарантирует, что каждое сигнальное реле DPDP для поверхностного монтажа обеспечивает стабильную производительность в приложениях массового производства.

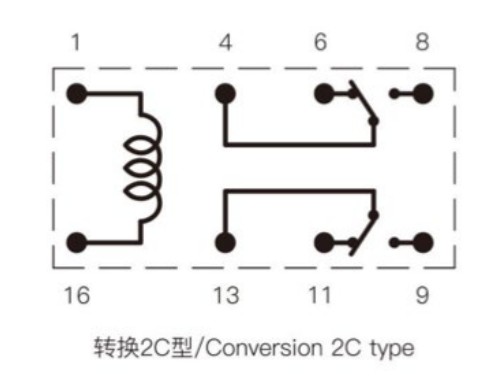

| Контакты | 2С |
| Контактное сопротивление | ≤50 мОм (1 А, 6 В постоянного тока) |
| Контактный материал | Серебряный сплав: AgSnO₂In₂O₃, AgSnO₂, AgNi. |
| Контактный рейтинг (Res.load) | 1А 120 В переменного тока, 2А 30 В постоянного тока |
| Макс. напряжение переключения | 220 В переменного тока/30 В постоянного тока |
| Максимальный ток переключения | 2А |
| Максимальная коммутируемая мощность | 125 ВА/60 Вт |
| Электрическая выносливость Частота: 360 операций в час) | 1×10⁴опс/1×10⁴опс |
| Механическая выносливость (частота: 18000 операций в час) | 1 × 10⁷ операций |
| Потребляемая мощность (Вт) | 0,36 Вт (л) | 0,2 Вт (В) | ||||||||||||
| Номинальное напряжение (В постоянного тока) | 03 | 05 | 06 | 09 | 12 | 18 | 24 | 03 | 05 | 06 | 09 | 12 | 18 | 24 |
| Сопротивление катушки (Ом±10%) | 25 | 69.4 | 100 | 225 | 400 | 900 | 1600 | 45 | 125 | 180 | 405 | 720 | 1620 | 2880 |
| Напряжение срабатывания (Макс.) | 75% (номинальное напряжение) | |||||||||||||
| Падение напряжения (мин) | 5% (номинальное напряжение) | |||||||||||||
| Максимально допустимое напряжение перегрузки (В постоянного тока) | 130% (номинальное напряжение) | |||||||||||||
| Уровень изоляции | Б/Ж | |
| Сопротивление изоляции | 100 МОм (500 В постоянного тока) | |
| Диэлектрическая прочность (ток утечки 1 мА) | Между катушкой и контактами | 1000 В переменного тока, 1 мин. |
|
|
Между открытыми контактами | 500 В переменного тока, 1 мин. |
| Время работы (при номинальном напряжении) | ≤6 мс | |
| Время отпускания (без диода) (при номинальном напряжении) | ≤5 мс | |
| Влажность | 5%~85% относительной влажности | |
| Температура окружающей среды | -40℃~+85℃ | |
| Ударопрочность | Функциональный | 196 м/с² |
|
|
Разрушительный | 980 м/с² |
| Устойчивость к вибрации (двойная амплитуда) | 10 Гц~55 Гц 1,5 мм | |
| Масса | Около 6 г | |
| Строительство | Герметичный флюс | |
Сигнальное реле DPDP для поверхностного монтажа KEYONG широко используется в прецизионных электронных системах, требующих стабильного слаботочного переключения сигнала.
Типичные области применения включают в себя:
●Коммуникационные модули
●Системы безопасности и наблюдения.
●Пульты управления промышленной автоматизацией.
●Контроллеры умного дома.
●Инструменты тестирования
●Медицинское электронное оборудование
●Системы мониторинга возобновляемых источников энергии
●Автомобильные электронные вспомогательные системы.
Являясь профессиональным производителем сигнальных реле в Китае, KEYONG поставляет сигнальные реле DPDP для поверхностного монтажа для различных отраслей промышленности по всему миру.
1. Подходит ли это сигнальное реле DPDP для поверхностного монтажа для автоматизированного производства SMT?
Да. Реле специально разработано для поверхностного монтажа и совместимо с автоматизированными сборочными линиями, помогая клиентам повысить эффективность производства, сохраняя при этом точность сборки.
2. Как KEYONG обеспечивает стабильную работу реле?
Являясь признанным производителем реле в Китае, KEYONG использует полностью автоматизированные производственные линии, оснащенные прецизионным оборудованием для намотки, сборки, проверки и тестирования. Каждое сигнальное реле DPDP для поверхностного монтажа проходит строгую проверку электрических параметров, испытание на контактное сопротивление и проверку на долговечность.
3. Может ли KEYONG поддерживать OEM или индивидуальные требования?
Да. KEYONG является опытным производителем и поставщиком OEM-реле. Мы поддерживаем индивидуальные напряжения катушек, конфигурации клемм, требования к упаковке и технические корректировки для конкретного применения в соответствии с потребностями проекта.
4. Какие сертификаты имеет это сигнальное реле?
Продукция KEYONG сертифицирована международно признанными организациями, включая UL, TUV, CQC, CE и RoHS, что обеспечивает соответствие мировым требованиям качества и безопасности.
5. Какова производственная мощность для оптовых заказов?
Завод реле KEYONG занимает площадь 12 000 квадратных метров и имеет годовую производственную мощность, превышающую 80 миллионов единиц реле, что обеспечивает стабильные сроки выполнения как стандартных, так и индивидуальных заказов сигнальных реле DPDP для поверхностного монтажа.
Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd. является профессиональным производителем реле, объединяющим исследования и разработки, производство, продажи и техническое обслуживание. С 2012 года KEYONG наладила долгосрочное сотрудничество с клиентами в области автомобильной электроники, зарядки и хранения возобновляемой энергии, коммуникационного оборудования, промышленной автоматизации и интеллектуальной электроники.
Выбор KEYONG означает работу напрямую с надежным китайским производителем и поставщиком сигнальных реле с мощными производственными возможностями, строгим контролем качества и оперативной сервисной поддержкой.
Для покупателей, которые ищут надежного производителя сигнальных реле DPDP для поверхностного монтажа, KEYONG предлагает конкурентоспособные заводские цены, стабильное качество и профессиональную поддержку проектов для глобального OEM и оптового сотрудничества.
