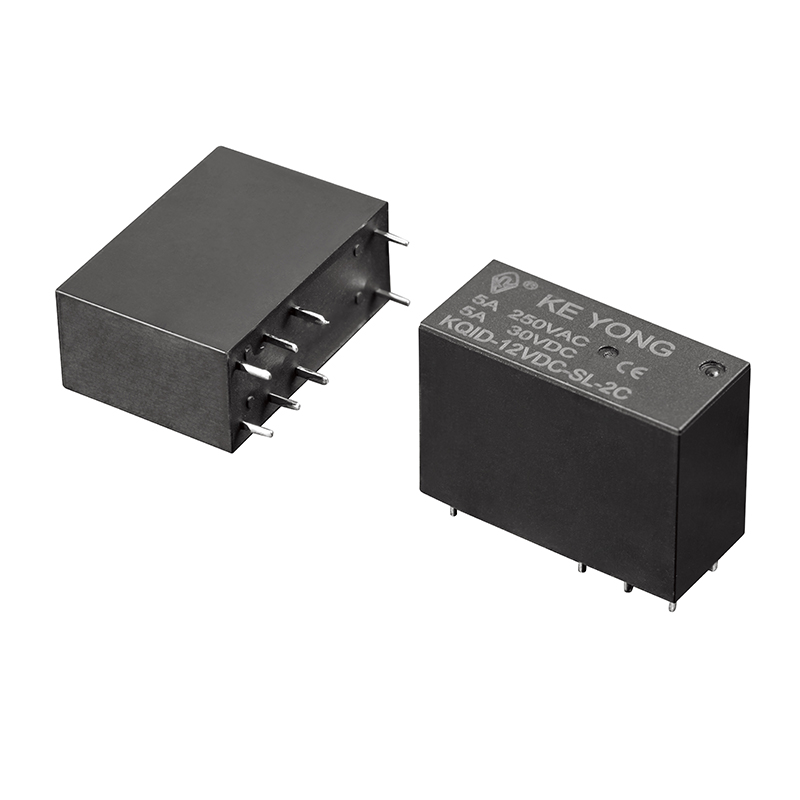

Высокочувствительное полностью герметичное сигнальное реле KQID(14F-2P) от NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD. представляет собой компактное и надежное реле на печатной плате, предназначенное для приложений с высокой плотностью цепей, требующих стабильного переключения сигнала, усиленной изоляции и длительного срока службы. Это полностью герметичное сигнальное реле, разработанное для промышленной автоматизации, интеллектуальных приборов, контрольно-измерительных приборов и систем управления, обеспечивает превосходные электрические характеристики с коммутационной способностью 5 А и диэлектрической прочностью 5000 В переменного тока между катушкой и контактами для повышения эксплуатационной безопасности.
Изготовленный из высококачественных контактов из серебряного сплава (AgSnO, AgSnO3, AgNi), KQID(14F-2P) обеспечивает низкое контактное сопротивление, высокую стабильность переключения и увеличенный срок службы. Его герметичная конструкция эффективно защищает внутренние компоненты от пыли, влажности и загрязнения окружающей среды, что делает его идеальным выбором для требовательных электронных приложений.
●Компактная конструкция реле на печатной плате для электронных сборок высокой плотности.
● Коммутационная способность контактов 5 А при резистивной нагрузке 250 В переменного тока или 30 В постоянного тока.
● Диэлектрическая прочность 5000 В переменного тока для усиленной изоляции и электробезопасности.

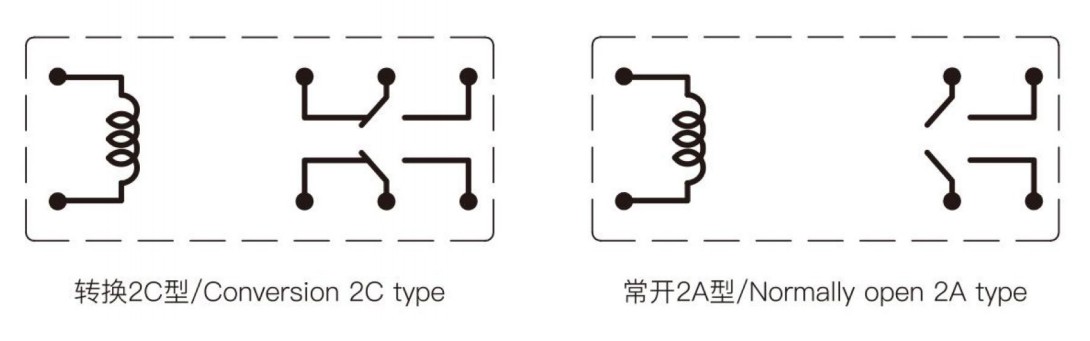

●Доступны формы контактов 2A, 2B и 2C для гибкого проектирования схем.
●Высококачественные контактные материалы AgSnO/AgSnO3/AgNi для надежной проводимости.
●Низкое контактное сопротивление ≤100 мОм для эффективной передачи сигнала.
●Полностью герметичная конструкция реле предотвращает попадание влаги, пыли и загрязнений.
●Широкие варианты напряжения катушки от 5 В до 48 В постоянного тока.
●Диапазон рабочих температур: от -40°C до +85°C.
●Механический срок службы превышает 10 миллионов операций.
●Оптимизирован для промышленных систем управления, устройств умного дома, контрольно-измерительных приборов и средств автоматизации.
| Контакты | 2А, 2Б, 2С |
| Контактное сопротивление | ≤50 мОм (1 А, 6 В постоянного тока) |
| Контактный материал | Серебряный сплав: AgSnO₂In₂O₃, AgSnO₂, AgNi |
| Контактный рейтинг (Res.load) | 5А 250 В переменного тока/30 В постоянного тока |
| Макс. напряжение переключения | 277 В переменного тока/30 В постоянного тока |
| Максимальный ток переключения | 5А |
| Максимальная коммутируемая мощность | 1385 ВА/150 Вт |
| Электрическая выносливость (частота: 360 операций в час) | 1×10⁴опс/1×10⁴опс |
| Механическая выносливость (частота: 18000 операций в час) | 1 × 10⁷ операций |
| Потребляемая мощность (Вт) | 0,54 Вт (л) | 0,72 Вт (Д) | ||||||||||||||
| Номинальное напряжение (В постоянного тока) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Сопротивление катушки (Ом±10%) | 46.3 | 66.7 | 150 | 267 | 600 | 1067 | 2400 | 4267 | 34.7 | 50 | 112.5 | 200 | 450 | 800 | 1800 | 3200 |
| Напряжение срабатывания (Макс.) | 80% (номинальное напряжение) | |||||||||||||||
| Падение напряжения (мин) | 5% (номинальное напряжение) | |||||||||||||||
| Максимально допустимое напряжение перегрузки (В постоянного тока) | 130% (номинальное напряжение) | |||||||||||||||
| Уровень изоляции | Б/Ж | |
| Сопротивление изоляции | 1000МК(5000В постоянного тока) | |
| Диэлектрическая прочность (ток утечки 1 мА) | Между катушкой и контактами | 5000 В переменного тока, 1 мин. |
|
|
Between contacts sets | 3000 В переменного тока, 1 мин. |
|
|
Между открытыми контактами | 1000 В переменного тока, 1 мин. |
| Время работы (при номинальном напряжении) | ≤15 мс | |
| Время отпускания (без диода) (при номинальном напряжении) | ≤5 мс | |
| Влажность | 5%~85% относительной влажности | |
| Температура окружающей среды | -40℃~+85℃ | |
| Ударопрочность | Функциональный | 98 м/с² |
|
|
Разрушительный | 980 м/с² |
| Виброустойчивость (двойная амплитуда) | 10 Гц~55 Гц 1,5 мм | |
| Масса | Около 15 г | |
| Строительство | Герметичный флюс | |
Полностью герметичные сигнальные реле KEYONG широко используются в:
Автомобильная электроника
Системы управления кузовом, управление освещением, системы ЭБУ
Оборудование связи
Модули передачи сигналов, коммутационные щиты, терминалы связи
Системы безопасности и наблюдения
Системы сигнализации, устройства контроля доступа, оборудование мониторинга
Промышленная автоматизация
Модули управления ПЛК, интерфейсы автоматизации, интеллектуальные панели управления
Бытовая техника
Пульты управления умным домом, кондиционерами, стиральными машинами
Системы возобновляемой энергии
Схемы управления накоплением энергии и системы управления зарядкой
Являясь надежным поставщиком реле в Китае, продукция KEYONG соответствует международным стандартам и сертификатам:
● Сертификация UL
●Сертификация TUV
●Сертификация CQC
●Сертификация CE
●Соответствие RoHS
CE
ККК
РоХС
ТУВ
UL
Эти сертификаты демонстрируют нашу приверженность безопасности, надежности и экологической ответственности продукции.
